Патент на изобретение №2280229
|
||||||||||||||||||||||||||
(54) ШИРОКОПОЛОСНОЕ РАДИОПОГЛОЩАЮЩЕЕ МАСКИРОВОЧНОЕ ПОКРЫТИЕ И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ
(57) Реферат:
Изобретение относится к области маскировки, в частности к радиопоглощающим маскировочным покрытиям. Широкополосное радиопоглощающее маскировочное покрытие представляет собой соединенные по периметру два модуля, покрытых эмалью, выполненные из сетевой основы из диэлектрических нитей с вплетенным в нее материалом заполнения. Материал заполнения выполнен из комплексных нитей различного сопротивления, включающих стеклонити, обвитые микропроводом, изготовленным на основе железа с добавлением кобальта диаметром 3 мкм для одного модуля и 5 мкм для другого модуля, при этом полученная композиция закреплена путем обвивания стеклонитью с минимальным шагом. Материал заполнения одного модуля выполнен с сопротивлением 300 кОм/м, а другого – 60 кОм/м. При использовании изобретения уменьшается вероятность обнаружения высококонтрастных объектов средствами оптической и радиолокационных разведок. 2 н. и 4 з.п. ф-лы, 3 ил.
Изобретение относится к области маскировки, в частности к радиопоглощающим маскировочным покрытиям. Известны маскировочные покрытия, которые используются при скрытии наземных объектов от средств оптической и радиолокационных разведок (см. патенты Германии по классу F 41 H 3/00 №300947 за 1986 г., №289186 за 1976 г.). В этих покрытиях к сетевой основе крепятся элементы, которые имеют внутренний электропроводящий слой в виде металла, углеродных наполнителей и др. Известно также маскировочное покрытие, имеющее основу в виде сети, выполненной из диэлектрических нитей с вплетенными в нее отдельными элементами электропроводящего материала защитного цвета окраски (см. патент Российской Федерации по классу F 41 H 3/00 №2171442 за 2001 г. – прототип). Недостатками этого маскировочного покрытия является то, что оно не обеспечивает необходимый уровень снижения максимального значения мощности отраженного сигнала в диапазоне Технический результат заключается в снижении уровня максимального значения мощности отраженного сигнала от замаскированных широкополосным радиопоглощающим маскировочным покрытием высококонтрастных объектов до требуемых и тем самым уменьшится вероятность обнаружения высококонтрастных объектов средствами оптической и радиолокационной разведок. Для достижения технического результата широкополосное радиопоглощающее маскировочное покрытие должно содержать сетевую основу из диэлектрических нитей с вплетенным в нее материалом заполнения при этом покрытие должно представлять собой соединенные по периметру два модуля, а материал заполнения выполнен из комплексных нитей различного сопротивления, включающих стеклонити, обвитые микропроводом, изготовленным на основе железа с добавлением кобальта диаметром 3 мкм для одного модуля и 5 мкм для другого модуля, при этом полученная композиция закреплена путем обвивания стеклонитью с минимальным шагом, кроме этого, материал заполнения одного модуля выполнен с сопротивлением 300 кОм/м, а другого – 60 КОм/м и оба модуля покрыты эмалью. В результате этого технического решения покрытие будет обладать магнитными и диэлектрическими потерями за счет того, что материал заполнения выполнен из комплексных нитей, включающих стеклонити, обвитые микропроводом (обладающим магнитными потерями), изготовленных на основе железа с добавлением кобальта, а полученная композиция закреплена путем обвивания стеклонитью с минимальным шагом, что позволит снизить уровень максимального значения мощности отраженного сигнала от замаскированных высококонтрастных объектов до требуемых уровней. Расширить диапазон работы покрытия достигается за счет применения покрытия в виде соединенных по периметру двух модулей, при этом один модуль выполнен с сопротивлением 300 кОм/м, а другой 60 кОм/м за счет того, что для изготовления одного модуля используется микропровод диаметром 3 мкм, а другого 5 мкм, при этом один модуль будет работать в коротковолновой, другой в длинноволновой области спектра, тем самым расширится диапазон работы всего покрытия. Для эффективной работы покрытия в оптическом диапазоне и улучшения физико-механических характеристик оба модуля окрашиваются эмалью. Сущность изобретения поясняется чертежами, где изображены: На фиг.1 широкополосное радиопоглощающее маскировочное покрытие, на фиг.2 – модули покрытия, общий вид, на фиг.3 – вырез А на фиг.2. Покрытие представляет собой скрепленные по периметру два модуля 1, содержащие сетевую основу 2, выполненную из диэлектрических нитей, в которую вплетен материал заполнения 3, изготовленных из комплексной нити 4 различного сопротивления, состоящей из стеклонити 5, обвитой микропроводом 6 диаметром 3 мкм для одного модуля и 5 мкм для другого на основе железа с добавлением кобальта, при этом полученная композиция закреплена путем обвивания стеклонитью с минимальным шагом 7. Широкополосное радиопоглощающее маскировочное покрытие позволяет повысить эффективность маскировки высококонтрастных объектов, обеспечить требуемый уровень снижения мощности отраженного сигнала в диапазоне Изобретение может быть использовано самостоятельно или с использованием каркасных элементов в качестве маски перекрытия для снижения заметности высококонтрастных объектов.
Формула изобретения
1. Широкополосное радиопоглощающее маскировочное покрытие, содержащее сетевую основу из диэлектрических нитей, с вплетенным в нее материалом заполнения, отличающееся тем, что покрытие представляет собой соединенные по периметру два модуля, а материал заполнения выполнен из комплексных нитей различного сопротивления, включающих стеклонити, обвитые микропроводом, изготовленным на основе железа с добавлением кобальта, диаметром 3 мкм для одного модуля и 5 мкм для другого модуля, при этом полученная композиция закреплена путем обвивания стеклонитью с минимальным шагом. 2. Покрытие по п.1 отличающееся тем, что оба модуля покрыты эмалью. 3. Покрытие по п.1, отличающееся тем, что материал заполнения одного модуля выполнен с сопротивлением 300 кОм/м, а другого – 60 кОм/м. 4. Способ изготовления широкополосного радиопоглощающего маскировочного покрытия, включающий формирование материала заполнения и его вплетение в сетевую основу из диэлектрических нитей, отличающийся тем, что покрытие выполняют в виде соединенных по периметру двух модулей, а материал заполнения выполняют из комплексных нитей различного сопротивления, которые включают в себя стеклонить, обвитую микропроводом, изготовленным на основе железа с добавлением кобальта, диаметром 3 мкм для одного модуля и 5 мкм для другого модуля, при этом полученную композицию закрепляют путем обвивания стеклонитью с минимальным шагом. 5. Способ по п.4, отличающийся тем, что оба модуля покрывают эмалью. 6. Способ по п.4, отличающийся тем, что материал заполнения одного модуля выполняют с сопротивлением 300 кОм/м, а другого – 60 кОм/м.

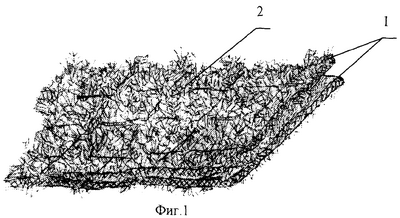

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 25.06.2008
Извещение опубликовано: 10.07.2010 БИ: 19/2010
|
||||||||||||||||||||||||||
=0,2…30 см, а также допустимую вероятность обнаружения высококонтрастных объектов средствами оптической и радиолокационной разведок.
