Патент на изобретение №2280199

(54) ВИБРОИЗОЛЯТОР С ПРУЖИНЯЩИМИ ШАЙБАМИ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков. Сущность изобретения заключается в том, что виброизолятор с пружинящими шайбами содержит корпус, упругий элемент, взаимодействующий с объектом, и вертикальную стойку, жестко закрепленную на основании. На стойке с зазором, обеспечивающим перемещение, размещены упругие элементы в виде последовательно установленных пакетов из пружинящих шайб, разделенных цилиндрическими шайбами таким образом, что количество упругих элементов в пакете возрастает от основания к корпусу. Корпус выполнен в виде опрокинутого стакана, внутренняя поверхность которого взаимодействует с вертикальной стойкой. Техническим результатом является повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 1 ил.

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №1594326, F 16 F 15/06, содержащий упругий элемент, один торец которого опирается на корпус, а другой взаимодействует с маятниковым механизмом, выполненным в виде шарнирного подвеса.

Недостатками известного устройства являются сложность шарнирного элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Цель изобретения – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что виброизолятор с пружинящими шайбами выполнен в виде вертикальной стойки, жестко закрепленной на основании, на которой с зазором, обеспечивающим перемещение, размещены упругие элементы в виде последовательно установленных пакетов из пружинящих шайб, разделенных цилиндрическими шайбами таким образом, что количество упругих элементов в пакете возрастает от основания к корпусу, выполненному в виде опрокинутого стакана, внутренняя поверхность которого взаимодействует со стойкой.

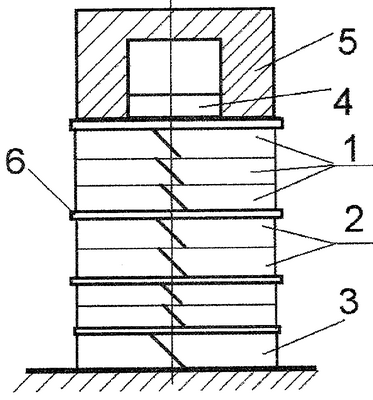

На чертеже представлен виброизоляторе с пружинящими шайбами.

Виброизолятор с пружинящими шайбами содержит вертикальную стойку 4, жестко закрепленную на основании, на которой с зазором, обеспечивающим перемещение, размещены упругие элементы в виде последовательно установленных пакетов 1, 2, 3 из пружинящих шайб, разделенных цилиндрическими шайбами 6 таким образом, что количество упругих элементов в пакете возрастает от основания к корпусу, выполненному в виде опрокинутого стакана 5, внутренняя поверхность которого взаимодействует со стойкой.

Виброизолятор работает следующим образом.

При колебаниях виброизолируемого объекта (на чертеже не показан) пружинящие шайбы 1, 2, 3 воспринимают вертикальные нагрузки, ослабляя тем самым динамическое воздействие на перекрытия зданий.

Формула изобретения

Виброизолятор с пружинящими шайбами, содержащий корпус и упругий элемент, взаимодействующий с объектом, отличающийся тем, что он содержит вертикальную стойку, жестко закрепленную на основании, на которой с зазором, обеспечивающим перемещение, размещены упругие элементы в виде последовательно установленных пакетов из пружинящих шайб, разделенных цилиндрическими шайбами таким образом, что количество упругих элементов в пакете возрастает от основания к корпусу, выполненному в виде опрокинутого стакана, внутренняя поверхность которого взаимодействует с вертикальной стойкой.

РИСУНКИ
