(54) МНОГОСЕКЦИОННЫЙ ГЛУШИТЕЛЬ ШУМА

(57) Реферат:

Изобретение может быть использовано при глушении шума компрессорных станций и газотурбинных двигателей. Многосекционный глушитель шума содержит цилиндрический цоколь, в который перпендикулярно его оси входит эжектор, на цоколе размещена выравнивающая решетка, соединенная с переходником, на котором закреплены звукопоглощающий блок, состоящий из отдельных последовательно соединенных секций, каждая из которых выполнена из слоя звукопоглощающего материала (ЗПМ), облицованного изнутри перфорированной оболочкой. Каждая секция состоит из четырех подсекций, в которых расположены одиночные звукопоглотители. Одиночные звукопоглотители выполнены сферической формы из полусфер из перфорированного материала, в которые заключен ЗПМ. Крепление полусфер между собой и в секциях осуществлено посредством крепежных элементов в виде стержней и колец. Изобретение позволяет повысить эффективность шумоглушения. 8 ил.

Изобретение относится к технике глушения шума компрессорных станций и испытательных боксов для газотурбинных двигателей.

Наиболее близким техническим решением по технической сущности является многосекционный глушитель, содержащий цоколь, в который перпендикулярно его оси входит эжектор, на цоколе размещена выравнивающая решетка, соединенная с переходником, на котором закреплен звукопоглощающий блок, состоящий из отдельных последовательно соединенных секций, каждая из которых выполнена из слоя звукопоглощающего материала, облицованного изнутри перфорированной оболочкой, причем секции состоят из подсекций в которых расположены одиночные звукопоглотители (а.с. СССР №259560, МПК F 01 N 1/04, опубл. 1970).

Недостатком прототипа является сравнительно невысокая эффективность шумоглушения.

Задачи изобретения – повышение эффективности шумоглушения.

Поставленная задача достигается тем, что в многосекционном глушителе шума, содержащем цоколь, в который перпендикулярно его оси входит эжектор, на цоколе размещена выравнивающая решетка, соединенная с переходником, на котором закреплен звукопоглощающий блок, состоящий из отдельных последовательно соединенных секций, каждая из которых выполнена из слоя звукопоглощающего материала, облицованного изнутри перфорированной оболочкой, причем секции состоят из подсекций, в которых расположены одиночные звукопоглотители, цоколь выполнен цилиндрическим, каждая секция состоит из четырех подсекций, а одиночные звукопоглотители выполнены сферической формы из полусфер из перфорированного материала, в которые заключен звукопоглощающий материла, при этом крепление полусфер между собой и в секциях осуществлено посредством крепежных элементов в виде стержней и колец.

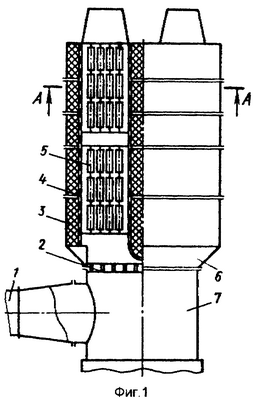

Изобретение поясняется чертежом, где на фиг.1 представлен общий вид предлагаемого глушителя шума; на фиг.2 – разрез А-А фиг.1; на фиг.3, фиг.4, фиг.5 – звукопоглощающий элемент глушителя сферической формы и его варианты крепления в глушителе; на фиг.6 – звукопоглощающий элемент глушителя цилиндрической формы; на фиг.7 изображен вид сверху фиг.6; на фиг.8 – звукопоглощающий элемент глушителя цилиндрической формы (вариант).

Многосекционный глушитель шума содержит цилиндрический цоколь 7, в который перпендикулярно его оси входит эжектор 1. На цоколе 7 размещена выравнивающая решетка, соединенная с переходником 6, на котором закреплен звукопоглощающий блок 3, состоящий из слоя звукопоглощающего материала (ЗПМ), облицованного изнутри перфорированной оболочкой 4. Звукопоглощающий блок 3 состоит из отдельных последовательно соединенных секций 8, разрез одной из которых приведен на фиг.2. Каждая из секций 8 выполнена из слоя звукопоглощающего материала (ЗПМ), толщиной «а», облицованного изнутри перфорированной оболочкой 4. Секция 8 состоит из четырех подсекций с характерным размером «с» (например, стороной квадрата), в которых расположены одиночные звукопоглотители 5 с шагом «b». Секции 8 могут быть выполнены в сечении, перпендикулярном оси, прямоугольной, цилиндрической и любой другой формы. Одиночные звукопоглотители 5 выполнены сферической формы, как показано на фиг.3-фиг.5. В этом случае ЗПМ 10 заключен в полусферы 9, выполненные из перфорированного материала. Крепление полусфер между собой и в секциях 8 осуществлено посредством крепежных элементов 11 и 12 в виде стержней и колец, как показано на фиг.3-фиг.5. На фиг.6 приведен одиночный звукопоглощающий элемент глушителя цилиндрической формы, каркас которого выполнен состоящим из стержней 12, крышек 11 и 13 с отверстиями 15, причем центральный стержень 14 фиксируется шплинтом 16. ЗПМ 10 в виде шариков различной формы расположен в акустически прозрачной оболочке 9, (например, в перфорированной гибкой оболочке). На фиг.8 изображен одиночный звукопоглощающий элемент глушителя цилиндрической формы (другой вариант), состоящий из центрального стержня 17, с закрепленными на нем с переменным шагом дисками 18. Корпус цилиндра 9 выполнен в виде стакана и содержит резонансные отверстия 19, а сам стакан сверху имеет крышку 20. Внутри стакана, в одной или во всех полостях, может быть расположен ЗПМ 10.

Межсекционный глушитель шума работает следующим образом.

Звуковые волны вместе с турбулентным потоком сжатого воздуха из эжектора 1 поступают через выравнивающую решетку 2 в полости подсекций из ЗПМ.

Подсекции образуют низкочастотный поглотитель. Подвешенные одиночные звукопоглогители сферической формы поглощают средние и высокие частоты.

Сферические звукопоглотители не создают замкнутых объемов, поэтому при прохождении звуковой энергии через подсекции происходит одновременное поглощение низких частот наружной облицовкой и высоких частот звукопоглотителями.

Формула изобретения

Многосекционный глушитель шума, содержащий цоколь, в который перпендикулярно его оси входит эжектор, на цоколе размещена выравнивающая решетка, соединенная с переходником, на котором закреплен звукопоглощающий блок, состоящий из отдельных последовательно соединенных секций, каждая из которых выполнена из слоя звукопоглощающего материала, облицованного изнутри перфорированной оболочкой, причем секции состоят из подсекций, в которых расположены одиночные звукопоглотители, отличающийся тем, что цоколь выполнен цилиндрическим, каждая секция состоит из четырех подсекций, а одиночные звукопоглотители выполнены сферической формы из полусфер из перфорированного материала, в которые заключен звукопоглощающий материал, при этом крепление полусфер между собой и в секциях осуществлено посредством крепежных элементов в виде стержней и колец.
