Патент на изобретение №2280175

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2280175 (13) C1
(51) МПК

F01N1/16 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2004138322/06, 28.12.2004

(24) Дата начала отсчета срока действия патента:

28.12.2004

(46) Опубликовано: 20.07.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 1442680 A1 07.12.1988. SU 1671917 A1 23.08.1991. US 4688472 A 25.08.1987. DE 19935711 C1 28.12.2000. GB 2381044 A 23.04.2003.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Ходакова Татьяна Дмитриевна (RU),
Шестернинов Александр Владимирович (RU),
Кочетова Мария Олеговна (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU)

(54) КАМЕРНЫЙ ГЛУШИТЕЛЬ ШУМА

(57) Реферат:

Изобретение относится к технике глушения шума. Глушитель шума содержит цилиндрический корпус, жестко соединенный с торцевым впускным и выпускным патрубками, центральную перегородку. Корпус изнутри облицован звукопоглощающим материалом, а центральная перегородка выполнена в виде звукопоглощающего элемента, имеющего остов, который с двух сторон облицован звукопоглощающим материалом, причем остов звукопоглощающего элемента имеет возможность поворота в плоскости, перпендикулярной направлению движения аэродинамического потока. Изобретение позволяет повысить эффективность шумоглушения за счет настройки камерного глушителя путем поворота звукопоглощающего элемента. 1 ил.

Изобретение относится к технике глушения шума.

Известен глушитель шума, содержащий цилиндрический корпус с косым выпускным срезом, торцовый впускной патрубок и последовательно расположенные в корпусе секции, каждая из которых снабжена центральной трубой и сплошными перегородками с конической обечайкой (а.с. СССР №371354, F 01 N 1/00, 1971 г.).

Недостатком известного технического решения является сравнительно невысокая эффективность шумоглушения на низких частотах.

Наиболее близким техническим решением по технической сущности является многокамерный глушитель шума по Патенту РФ №2062889, F 01 N 1/00, 1994 г., содержащий цилиндрический корпус, торцовый выпускной патрубок, жестко соединенный с центральной трубой, имеющей перфорацию, перфорированные перегородки выполнены в виде коаксиально расположенной к корпусу и центральной трубе дополнительной перфорированной трубы, а торцы всех труб жестко соединены с корпусом посредством глухих перегородок.

Недостатком прототипа является сравнительно невысокая эффективность шумоглушения за счет возможности возникновения «лучевого эффекта» и вследствие этого проникновения звуковых волн как по оси глушителя, так и через его две стенки.

Задача изобретения – повышение эффективности шумоглушения за счет настройки камерного глушителя путем поворота звукопоглощающего элемента.

Это достигается тем, что в глушителе шума, содержащем цилиндрический корпус, жестко соединенный с торцевым впускным и выпускным патрубками, с центральной перегородкой, корпус изнутри облицован звукопоглощающим материалом, а центральная перегородка выполнена в виде звукопоглощающего элемента, имеющего остов, который с двух сторон облицован звукопоглощающим материалом, причем остов звукопоглощающего элемента имеет возможность поворота в плоскости, перпендикулярной направлению движения аэродинамического потока.

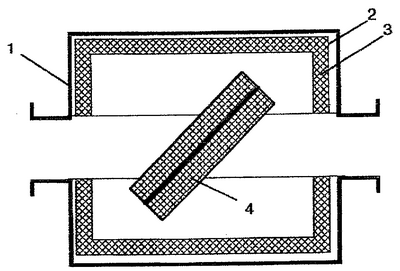

На чертеже представлен фронтальный разрез предлагаемого глушителя шума.

Камерный глушитель шума содержит цилиндрический корпус 1, жестко соединенный с торцевым впускным и выпускным патрубками. Корпус изнутри облицован слоем звукопоглощающего материала 3. Возможна схема, когда звукопоглощающий материал расположен в корпусе 1 с зазором 2. Центральная перегородка 4 выполнена в виде звукопоглощающего элемента, имеющего остов, который с двух сторон облицован звукопоглощающим материалом, причем остов звукопоглощающего элемента имеет возможность поворота в плоскости, перпендикулярной направлению движения аэродинамического потока.

Камерный глушитель шума работает следующим образом.

Звуковые волны вместе с турбулентным потоком сжатого воздуха поступают в полость корпуса 1 и встречают на своем пути центральную перегородку 4, при этом явление «лучевого эффекта» полностью исключается за счет расположения центральной перегородки 4 по ходу движения воздушного и акустического потоков, т.е. она выполняет функции звукоизолирующего экрана. Камерная полость, образованная корпусом 1, выполняет функцию акустического фильтра низкой частоты. Повышение эффективности шумоглушения происходит за счет наличия звукопоглощающего слоя 3 на внутренней поверхности корпуса и за счет поворачивающейся в зависимости от скорости воздушного потока центральной перегородки 4, облицованной с двух сторон звукопоглощающим материалом.

Конструкция глушителя шума проста в изготовлении и обслуживании.

Формула изобретения

Камерный глушитель шума, содержащий цилиндрический корпус, жестко соединенный с торцевым впускным и выпускным патрубками, с центральной перегородкой, отличающийся тем, что корпус изнутри облицован звукопоглощающим материалом, а центральная перегородка выполнена в виде звукопоглощающего элемента, имеющего остов, который с двух сторон облицован звукопоглощающим материалом, причем остов звукопоглощающего элемента имеет возможность поворота в плоскости, перпендикулярной направлению движения аэродинамического потока.

РИСУНКИ
