Патент на изобретение №2280173

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2280173 (13) C1
(51) МПК

F01N1/04 (2006.01)
F01N1/08 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2004138321/06, 28.12.2004

(24) Дата начала отсчета срока действия патента:

28.12.2004

(46) Опубликовано: 20.07.2006

(56) Список документов, цитированных в отчете о
поиске:
SU 371354 A1, 01.01.1973. RU 2150018 C1, 27.05.2000. RU 2155274 C1, 27.08.2000. RU 2062889 С1, 27.06.1996. WO 02/50407 A1, 27.06.2002. WO 9902826 A1, 21.01.1999.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Ходакова Татьяна Дмитриевна (RU),
Шестернинов Александр Владимирович (RU),
Кочетова Мария Олеговна (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU)

(54) КОМБИНИРОВАННЫЙ ГЛУШИТЕЛЬ ШУМА

(57) Реферат:

Изобретение относится к технике глушения шума. Задача изобретения – повышение эффективности шумоглушения за счет настройки камерной части глушителя путем подбора свойств звукопоглощающего элемента и настройки резонансной части глушителя. Это достигается тем, что в глушителе шума, содержащем цилиндрический корпус, жестко соединенный с торцевым впускным и выпускным патрубками, с центральной перегородкой, корпус изнутри облицован звукопоглощающим материалом, а центральная перегородка выполнена в виде перфорированной трубы, жестко связанной с одной стороны с впускным патрубком, а с другой – с кольцом Г-образного профиля, образующего с внутренней поверхностью корпуса кольцевой зазор с круговой щелью, причем зазор заполнен звукопоглощающим материалом. 1 ил.

Изобретение относится к технике глушения шума.

Известен глушитель шума, содержащий цилиндрический корпус с косым выпускным срезом, торцовый впускной патрубок и последовательно расположенные в корпусе секции, каждая из которых снабжена центральной трубой и сплошными перегородками с конической обечайкой (а.с. СССР №371354, F 01 N 1/00, 1971 г.).

Недостатком известного технического решения является сравнительно невысокая эффективность шумоглушения на низких частотах.

Наиболее близким техническим решением по технической сущности является многокамерный глушитель шума по Патенту РФ №2062889, F 01 N 1/00, 1994 г., содержащий цилиндрический корпус, торцовый выпускной патрубок, жестко соединенный с центральной трубой, имеющей перфорацию, перфорированные перегородки выполнены в виде коаксиально расположенной к корпусу и центральной трубе дополнительной перфорированной трубы, а торцы всех труб жестко соединены с корпусом посредством глухих перегородок.

Недостатком прототипа является сравнительно невысокая эффективность шумоглушения за счет возможности возникновения “лучевого эффекта” и вследствие этого проникновения звуковых волн как по оси глушителя, так и через его две стенки.

Задача изобретения – повышение эффективности шумоглушения за счет настройки камерной части глушителя путем подбора свойств звукопоглощающего элемента и настройки резонансной части глушителя.

Это достигается тем, что в глушителе шума, содержащем цилиндрический корпус, жестко соединенный с торцевым впускным и выпускным патрубками, с центральной перегородкой, корпус изнутри облицован звукопоглощающим материалом, а центральная перегородка выполнена в виде перфорированной трубы, жестко связанной с одной стороны с впускным патрубком, а с другой – с кольцом Г-образного профиля, образующего с внутренней поверхностью корпуса кольцевой зазор с круговой щелью, причем зазор заполнен звукопоглощающим материалом.

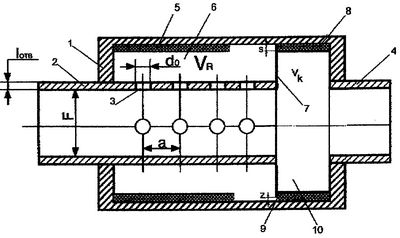

На чертеже представлен фронтальный разрез предлагаемого глушителя шума.

Комбинированный глушитель шума содержит цилиндрический корпус 1, жестко соединенный с торцевым впускным 2 и выпускным 4 патрубками. Центральная труба 2 выполнена с отверстиями 3 диаметром d0, расположенными в плоскостях, перпендикулярных оси трубы и отстоящих друг от друга между собой на расстоянии . Изнутри корпус облицован звукопоглощающим элементом 5, который с внешней поверхностью трубы образует резонансную полость 6 объемом VR. С другой стороны к трубе прикреплено кольцо Г-образного профиля 7 с зазором s между корпусом и кольцом, образующего камеру 10 объемом Vk. Полость, образованная зазором s, заполнена звукопоглощающим материалом 8.

Входом в кольцевой зазор s является круговая щель 9 размером z, причем она выполняет роль горловины резонатора.

Комбинированный глушитель шума работает следующим образом.

Звуковые волны вместе с турбулентным потоком сжатого воздуха поступают в полость корпуса 1 и встречают на своем пути центральную резонансную трубу 2 с отверстиями 3, что обеспечивает эффект гашения звуковой волны по принципу резонатора Гельмгольца. Камерная полость 7, образованная кольцом Г-образного профиля, выполняет функцию акустического фильтра низкой частоты. Повышение эффективности шумоглушения происходит за счет наличия звукопоглощающего слоя 5 на внутренней поверхности корпуса и за счет дополнительного резонансного встроенного глушителя, образованного полостью 8 с кольцевым зазором s и круговой щелью 9.

Конструкция глушителя шума проста в изготовлении и обслуживании.

Формула изобретения

Комбинированный глушитель шума, содержащий цилиндрический корпус, жестко соединенный с торцевым впускным и выпускным патрубками, с центральной перегородкой, отличающийся тем, что корпус изнутри облицован звукопоглощающим материалом, а центральная перегородка выполнена в виде перфорированной трубы, жестко связанной с одной стороны с впускным патрубком, а с другой – с кольцом Г-образного профиля, образующего с внутренней поверхностью корпуса кольцевой зазор с круговой щелью, причем зазор заполнен звукопоглощающим материалом.

РИСУНКИ
