Патент на изобретение №2280131

(54) УЗЕЛ КРЕПЛЕНИЯ ВНУТРЕННЕЙ НЕСУЩЕЙ СТЕНЫ С ПЛИТАМИ ПЕРЕКРЫТИЯ И С ВЫШЕСТОЯЩЕЙ ВНУТРЕННЕЙ НЕСУЩЕЙ СТЕНОЙ

(57) Реферат:

Изобретение относится к области строительства, а именно к устройствам крепления внутренней несущей стены с плитами перекрытия и с вышестоящей внутренней несущей стеной. Достигаемый технический результат заключается в повышении уровня сейсмостойкости, надежности и долговечности строительных конструкций. Предложенный узел включает монтажную петлю, арматурные стержни и закладные детали, нижняя внутренняя несущая стена соединена с плитой перекрытия с помощью металлической пластины, прикрепленной к закладной детали нижней внутренней несущей стены и к закладной детали плиты перекрытия с помощью двух сварочных швов, при этом нижняя внутренняя несущая стена соединена также с верхней несущей стеной с помощью удлиненной монтажной петли, прикрепленной к закладной детали верхней внутренней несущей стены с помощью сварочного шва, плиты перекрытия соединены между собой двумя металлическими стержнями, прикрепленными к закладным деталям плит перекрытия с помощью сварочных швов. 3 ил.

Данное изобретение относится к устройствам крепления внутренних несущих стен и плит перекрытий объектов недвижимости и применяется в области строительства данных объектов.

Известен узел крепления внутренней несущей стены, который состоит из монтажной петли, арматурных стержней, закладных деталей – Конструкции гражданских зданий. М.С.Туполев, Издательство лит-ры по строительству, М., 1968. При использовании данного узла не обеспечивается оптимальная жесткость конструкции. Кроме того, при разрушении нижней внутренней несущей стены происходит обрушение плит перекрытия. Таким образом, известный узел не в полной мере соответствует требованиям сейсмостойкости, надежности, долговечности и безопасности в целом.

Технической задачей настоящего изобретения является повышение уровня сейсмостойкости, надежности и долговечности строительных конструкций, а также упрощение монтажа и достижение уровня безопасности в целом.

Указанная техническая задача достигается за счет того, что узел крепления внутренней несущей стены с плитами перекрытия и с вышестоящей внутренней несущей стеной включает монтажную петлю, арматурные стержни и закладные детали, нижняя внутренняя несущая стена соединена с плитой перекрытия с помощью металлической пластины, прикрепленной к закладной детали нижней внутренней несущей стены и к закладной детали плиты перекрытия с помощью двух сварочных швов, при этом нижняя внутренняя несущая стена соединена также с верхней несущей стеной с помощью удлиненной монтажной петли, прикрепленной к закладной детали верхней внутренней несущей стены с помощью сварочного шва, плиты перекрытия соединены между собой двумя металлическими стержнями, прикрепленными к закладным деталям плит перекрытия с помощью сварочных швов.

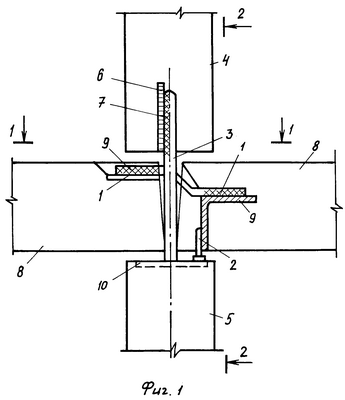

На фиг.1 изображен Узел крепления внутренней несущей стены с плитами перекрытия и с вышестоящей внутренней несущей стеной.

На фиг.2 дано сечение 1-1 Узла крепления внутренней несущей стены с плитами перекрытия и с вышестоящей внутренней несущей стеной.

На фиг.3 дано сечение 2-2 Узла крепления внутренней несущей стены с плитами перекрытия и с вышестоящей внутренней несущей стеной.

Заявляемый узел крепления внутренней несущей стены состоит из двух металлических стержней (арматуры) 1, металлической пластины 2 и монтажной петли 3 (фиг.1).

Внутренние несущие стены (верхняя 4 и нижняя 5) соединены между собой удлиненной монтажной петлей 3 (фиг.3), прикрепленной к закладной детали верхней внутренней несущей стены 6 с помощью сварочного шва 7. Плиты перекрытия 8 (фиг.2) соединены между собой двумя металлическими стержнями 1, прикрепленными к закладным деталям плит перекрытия 9 с помощью сварочного шва. При этом нижняя внутренняя несущая стена 5 соединена с плитой перекрытия 8 с помощью металлической пластины 2 (фиг.3), прикрепленной к закладной детали нижней внутренней несущей стены 10 и к закладной детали плиты перекрытия 9 с помощью двух сварочных швов.

В заявленном узле за счет увеличения монтажной петли обеспечивается возможность приварки ее к закладной детали внутренней несущей стены без использования дополнительных металлических стержней (арматуры). Кроме того, увеличенная монтажная петля одновременно фиксирует внутренние несущие стены и плиты перекрытия в геометрически правильном положении, что приводит к упрощению монтажа (осуществляется элемент “принудительного монтажа”).

Крепление внутренних несущих стен к плите перекрытия с помощью металлической пластины повышает жесткость и надежность конструкции.

Соединение между собой плит перекрытия двумя металлическими стержнями (арматурой) исключает прогрессирующее разрушение здания (при разрушении нижней внутренней несущей стены плиты перекрытия не обрушаются, а повисают с небольшим прогибом).

Производственные испытания данного изобретения показали упрощение монтажа, его более высокую безопасность, надежность, эффективность и экономичность при его изготовлении и применении в строительстве.

Формула изобретения

Узел крепления внутренней несущей стены с плитами перекрытия и с вышестоящей внутренней несущей стеной, включающий монтажную петлю, арматурные стержни и закладные детали, отличающийся тем, что нижняя внутренняя несущая стена соединена с плитой перекрытия с помощью металлической пластины, прикрепленной к закладной детали нижней внутренней несущей стены и к закладной детали плиты перекрытия с помощью двух сварочных швов, при этом нижняя внутренняя несущая стена соединена также с верхней несущей стеной с помощью удлиненной монтажной петли, прикрепленной к закладной детали верхней внутренней несущей стены с помощью сварочного шва, плиты перекрытия соединены между собой двумя металлическими стержнями, прикрепленными к закладным деталям плит перекрытия с помощью сварочных швов.

РИСУНКИ
