Патент на изобретение №2279845

(54) СПОСОБ И УСТРОЙСТВО ДЛЯ ДЫХАТЕЛЬНОЙ ГИМНАСТИКИ

(57) Реферат:

Устройство состоит из мундштука, трубки, сопла, линейки, крышки с серьгой и шарика. Сопло укреплено в основании, связанном с крышкой ограничителями, предохраняющими от случайной потери шарика. При выдохе организуют струю воздуха, поднимающую шарик таким образом, что он находится в состоянии парения, показывая интенсивность выдоха на шкале. При этом создается увеличенное сопротивление с возможностью контроля процедуры. 2 н.п. ф-лы, 1 ил.

Изобретение относится к способу и устройству для дыхательной гимнастики.

1. Назначение изобретения.

Укрепление мышц легких.

1.1. Область применения изобретения.

Изобретение предназначено для использования в медицине и быту по показаниям врачей.

2. Уровень техники.

2.1. В медицинской практике широко применяют дыхательную гимнастику йогов: выдох сквозь щель между напряженными губами или используя резиновые игрушки.

2.2. Аналогом является устройство из RU 38115 U1.

2.3 Недостатком аналога является сугубая специализация – недостаток эмоционального воздействия.

3. Сущность изобретения заключается в в том, что при использовании способа для тренировок и в стационаре под наблюдением врача, и в домашних условиях к лечебному фактору, как у аналога, присоединяется эмоциональное воздействие на нервную систему потребителя, особенно детей.

4. Описание изобретения.

4.1 Перечень фигур на чертеже:

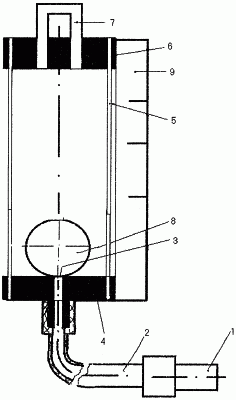

На чертеже представлена конструктивная схема устройства.

4.2. Описание способа.

4.2.1. Способ основан на тренировке мышц легких, включает создание сопротивления выдоху посредством устройства, выполненного с возможностью поднятия шарика за счет выдоха и с возможностью контроля процедуры, отличается тем, что при выдохе организуют струю воздуха, поднимающую шарик таким образом, что он находится в состоянии парения, показывая интенсивность выдоха на шкале.

4.3. Описание устройства.

4.3.1. В статическом состоянии устройство представлено на чертеже и состоит из мундштука 1, трубки 2, сопла 3, укрепленного в основании 4, связанном ограничителями 5 с крышкой 6 с серьгой для подвешивания 7, шарика 8 и, по желанию заказчика, линейки 7.

4.3.2. Принцип работы устройства.

Воздух, выдыхаемый пациентом через создающие сопротивление мундштук 1, трубку 2, и сопло 3 в основании устройства 4, для удобства подвешиваемого за серьгу 7, поднимает шарик 8, который парит в струе, предохраняемый от случайной потери ограничителями 5, и указывает интенсивность выдоха на шкале 9, а парение шарика эстетически воздействует на психику потребителя.

Формула изобретения

1. Способ тренировки мышц легких, включающий создание сопротивления выдоху посредством применения устройства, выполненного с возможностью поднятия шарика за счет выдоха и с возможностью контроля процедуры, отличающийся тем, что при выдохе организуют струю воздуха, поднимающую шарик таким образом, что он находится в состоянии парения, показывая интенсивность выдоха на шкале.

2. Устройство для тренировки мышц легких, содержащее основание, шарик и шкалу, отличающееся тем, что оно дополнительно содержит мундштук, трубку, сопло, крышку с серьгой, причем сопло укреплено в основании, связанном с крышкой ограничителями, предохраняющими от потери шарика при его парении в струе воздуха при выдохе.

РИСУНКИ
