Патент на изобретение №2279779

(54) ВЫСЕВАЮЩЕЕ УСТРОЙСТВО

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению. Высевающее устройство включает бункер, семенную коробку, дозирующее устройство, питающий трубопровод, сопло и семяпровод. Сопло расположено таким образом, что его край совпадает с вертикальной осью симметрии бункера. Использование изобретения позволит упростить конструкцию высевающего устройства и повысить его эксплуатационную надежность. 1 ил.

Изобретение относится к сельскохозяйственному машиностроению.

По а/с 1349711, А 01 С 7/04 известен высевающий аппарат пневматической сеялки, включающий пневматическую камеру с выходным отверстием и транспортирующим соплом. В нижней части пневматической камеры размещен подвижный в продольном направлении воздуховод с фиксаторами. В верхней стенке воздуховода выполнены в виде наклонных щелей дозирующие сопла. Оси щелей пересекаются в одной точке на горизонтальной оси симметрии выходного отверстия. Подвижный воздуховод сообщен с транспортирующим соплом и каналом. Выходное отверстие из пневматической камеры связано с сошниковой группой при помощи семяпровода. Принцип действия высевающего аппарата основан на перемещении семян из зоны повышенного давления пневмокамеры, образуемой при помощи воздушных потоков, создаваемых дозирующими соплами при подаче в них избыточного давления в зону действия транспортирующего потока, получаемого в результате подачи избыточного давления в транспортирующее сопло. Транспортирующее сопло эжектирует семена в выходное отверстие пневмокамеры. Недостатком данного устройства является то, что надежная работоспособность высевающего аппарата зависит от точной калибровки семян, их влажности и равномерности весовых показателей высеваемых семян.

По а/с 1061726, А 01 С 7/04 (прототип) известен пневматический высевающий аппарат, включающий бункер для зерна, в нижней части которого помещена высевающая трубка с питающим соплом, соединенным посредством воздухораспределительного коллектора с нагнетательной полостью вентилятора. Питающее сопло расположено эксцентрично относительно оси высевающей трубки. В вогнутой части высевающей трубки имеется приемное окно, под которым расположен вогнутый лоток. В нижней части вогнутого лотка помещено дополнительное сопло, соединенное с воздухораспределительным коллектором и касательно направленное к дну лотка. Принцип действия высевающего аппарата основан на всасывании семян, подаваемых в приемное окно высевающей трубки потоком воздуха, выходящего из сопла, расположенного на дне лотка. Всасывание семян в высевающую трубку происходит благодаря пониженному давлению, создаваемому с помощью потока воздуха, выходящего из сопла, размещенного внутри высевающей трубки. Получаемый пневмозерновой поток транспортируется далее в семяотводной канал. Недостатками пневматического высевающего аппарата являются зависимость его работы от точной калибровки семян, их влажности и равномерности весовых показателей высеваемых семян.

Технической задачей данного изобретения является упрощение конструкции высевающего устройства и повышение его эксплуатационной надежности.

Выполнение технической задачи достигается тем, что в семенной коробке имеется сопло, которое расположено таким образом, чтобы его край совпадал с вертикальной осью симметрии бункера. Норма высева семян обеспечивается дозирующим устройством.

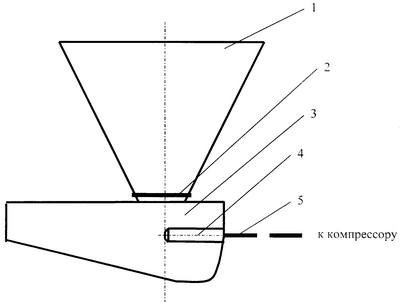

На чертеже изображена конструкция высевающего устройства.

Высевающее устройство содержит: семенной бункер 1, дозирующее устройство 2, семенную коробку 3, сопло 4, питающий трубопровод 5, семяпровод 6 (не показан).

Высевающее устройство работает следующим образом.

При подаче избыточного давления компрессором в питающий трубопровод 5 из сопла 4, расположенного в семенной коробке 3, начинает выходить поток воздуха. Сопло 4 расположено так, чтобы его край совпадал с вертикальной осью симметрии бункера 1. В результате образуется разница между рабочим напором воздуха, выходящего из сопла 4, и напором семенного потока, выходящего из бункера 1 через дозирующее устройство 2. Вследствие этого происходит вовлечение семян в воздушный поток, выходящий из сопла 4. Полученная пневмозерновая смесь транспортируется в семяпровод 6.

Формула изобретения

Высевающее устройство, включающее семенной бункер, дозирующее устройство, семенную коробку, сопло, питающий трубопровод, семяпровод, отличающееся тем, что сопло расположено в семенной коробке таким образом, что его край совпадает с вертикальной осью симметрии бункера.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 19.08.2006

Извещение опубликовано: 20.05.2008 БИ: 14/2008
