Патент на изобретение №2279686
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ГРУППЫ СОЕДИНЕНИЯ ОБМОТОК ТРЕХФАЗНОГО ТРАНСФОРМАТОРА
(57) Реферат:
Изобретение относится к электроизмерительной технике и может быть использовано для определения групп соединения обмоток трехфазного трансформатора. Устройство содержит источник постоянного напряжения и коммутирующий орган, обеспечивающий поочередное подключение источника постоянного напряжения к выводам АВ, ВС, АС обмотки высокого напряжения трансформатора. Кроме того, в устройство дополнительно включен цифровой осциллограф, содержащий вычислительный блок, энергонезависимую память, порт сопряжения с персональным компьютером и три измерительных канала напряжения, которые соединены с выводами обмотки низкого напряжения трехфазного трансформатора. Причем коммутирующий орган содержит блок запуска, цепи защиты внутренних ключей от перенапряжения, блок ожидания обнуления токов в обмотке высокого напряжения трехфазного трансформатора и имеет дополнительный выход, подключенный к дополнительному управляющему входу цифрового осциллографа. Техническим результатом является возможность автоматически определять группу соединения обмоток трехфазного трансформатора, оперативно сохранять в электронном виде данные измерений и документировать на персональном компьютере данные определения группы соединения обмоток. 2 ил.
(56) (продолжение): Область техники Изобретение относится к электроизмерительной технике и может быть использовано для определения групп соединения обмоток трехфазного трансформатора. Оно может быть использовано в энергетике при монтажных и пуско-наладочных работах трансформаторов. Устройство с успехом может применяться после ремонта трансформатора для определения группы соединения обмоток трехфазного трансформатора. Уровень техники Известно устройство для определения группы соединения обмоток трансформатора [Кутан В.М., Лагутин В.М., А.с. №1244604 (СССР) Устройство для определения групп соединения обмоток трансформатора. Опубл. в БИ 1986, №26]. Однако данное устройство имеет ряд существенных недостатков. К их числу относится ручное производство переключений и измерений, при разных соединениях обмоток трансформатора необходимость выполнять разные схемы измерения, необходимость сравнения полученных результатов с данными известной таблицы. Однако данное устройство имеет также ряд недостатков. К их числу относится обязательное выполнение некоторых условий, несоблюдение которых не позволяет получить желаемый результат. Так, при соединении обмоток трансформатора Однако и в этом устройстве определение группы соединения трансформатора проводится после сравнения измеренных данных с таблицей указателя группы, сам процесс измерения не автоматизирован. Наиболее близким к предлагаемому устройству является устройство для определения группы соединения обмоток трехфазного трансформатора, содержащее обмотки трансформатора, вольтметр, гальванометр, соединительные провода и переключатели. Определение группы соединения с помощью этого устройства производят следующим образом. К выводам высоковольтной обмотки силового трехфазного трансформатора поочередно подключается источник постоянного напряжения и вольтметром контролируют напряжение, а на выводах ab, bc, и ас обмотки низкого напряжения в каждый момент подключения фиксируется отклонение стрелки гальванометра. Группа соединения обмоток трехфазного трансформатора определяется после сравнения полученного сочетания знаков отклонения с сочетанием, приведенным в таблице-указателе групп соединения. [Сборник методических пособий по контролю состояния электрооборудования. Раздел 2. Методы контроля силовых трансформаторов, автотрансформаторов, шунтирующих и дугогасящих реакторов. ОРГРЭС, М.: 1997. С.98]. Недостатком этого устройства является ручное производство измерений, сложность процесса определения группы соединения обмоток трехфазного трансформатора на подстанциях в эксплуатационных условиях, так как проводятся три опыта и девять измерений. Затем полученные данные используются для сравнения со значениями указателя таблицы с целью определения группы соединения ручным способом. Общим недостатком вышеуказанных устройств является рукописный протокол, невозможность автоматизированного документирования на персональном компьютере процесса измерения и определения группы соединения обмоток трехфазного трансформатора. Сущность изобретения Задача изобретения – создание устройства, позволяющего в автоматизированном режиме определять группу соединения обмоток трехфазного трансформатора и обладающего возможностью оперативно сохранять в электронном виде данные измерений в энергонезависимой памяти и документировать на персональном компьютере данные определения группы соединения обмоток. Поставленная задача решается благодаря тому, что в устройстве для определения группы соединения обмоток трехфазного трансформатора, содержащее источник постоянного напряжения и коммутирующий орган, обеспечивающий поочередное подключение источника постоянного напряжения к выводам AB, ВС, АС высоковольтной обмотки трансформатора, дополнительно включен цифровой осциллограф, содержащий вычислительный блок, энергонезависимую память, порт сопряжения с персональным компьютером и три измерительных канала напряжения, которые соединены с выводами обмотки низкого напряжения трехфазного трансформатора, причем коммутирующий орган содержит блок запуска, цепи защиты внутренних ключей от перенапряжения, блок ожидания обнуления токов в высоковольтной обмотке трехфазного трансформатора и имеет дополнительный выход, подключенный к дополнительному управляющему входу цифрового осциллографа. Краткое описание чертежей На фиг.1 приведена структурная электрическая схема предлагаемого устройства. Устройство содержит источник постоянного напряжения – 1, коммутирующий орган – 2, и цифровой осциллограф – 3, которые соединены с низковольтными выводами обмотки трехфазного трансформатора – 4. Фиг.2 иллюстрирует три этапа определения 12-й группы соединения обмоток трансформатора, соединенных по схеме “Y/Y”. Раскрытие изобретения По сигналу нажатия кнопки коммутирующий орган (2), использующий трехканальный электронный ключ, подключает источник постоянного напряжения (1) к выводам АВ высоковольтной обмотки трехфазного трансформатора (4). Одновременно блок запуска коммутирующего органа (2) подает на управляющий вход цифрового осциллографа (3) сигнал начала регистрации. Цифровой осциллограф (3) начинает регистрацию в энергонезависимую память трех напряжений с выводов а, б, с низковольтной обмотки трехфазного трансформатора (4). По истечении времени коммутирующий орган (2) отключает источник постоянного напряжения (1) от выводов АВ высоковольтной обмотки трансформатора (4), ток же высоковольтной обмотки трехфазного трансформатора с большой индуктивностью замыкается по диодам коммутирующего органа. Диоды и элементы ограничения перенапряжений на трехканальном электронном ключе выполняют роль цепей защиты внутренних ключей от перенапряжения. Далее коммутирующий орган (2) снимает сигнал запуска с управляющего входа цифрового осциллографа (3) и затем ожидает обнуления токов в высоковольтной обмотке трехфазного трансформатора (4). На этом заканчивается один из трех циклов регистрации трех напряжений с выводов низковольтной обмотки и сигнала с управляющего входа цифрового осциллографа. После уменьшения тока до нуля в высоковольтной обмотке трехфазного трансформатора (4), коммутирующий орган (2) готов к подключению полюсов источника постоянного напряжения (1) к другим пар выводов испытуемого объекта. В ходе двух последующих циклов выполняются аналогичные коммутации источника постоянного напряжения (1) к выводам ВС и АС высоковольтной обмотки трехфазного трансформатора (4). Соответственно осуществляется подача сигналов на управляющий вход цифрового осциллографа (3), регистрация трех напряжений с выводов низковольтной обмотки трехфазного трансформатора (4) и отключение источника постоянного напряжения (1) с задержкой по времени до момента обнуления токов. После завершения трех циклов вычислительный блок цифрового осциллографа, сопоставляя знаки и уровни сигналов с выводов обмотки низкого напряжения трехфазного трансформатора с табличными значениями групп известных соединений, определяет группу соединения обмоток испытуемого объекта. Далее зарегистрированные в энергонезависимой памяти данные и результаты вычислений по последовательному порту могут быть переданы в персональный компьютер.
Формула изобретения
Устройство для определения группы соединения обмоток трехфазного трансформатора, содержащее источник постоянного напряжения и коммутирующий орган, обеспечивающий поочередное подключение источника постоянного напряжения к выводам АВ, ВС, АС обмотки высокого напряжения трансформатора, отличающееся тем, что в него дополнительно включен цифровой осциллограф, содержащий вычислительный блок, энергонезависимую память, порт сопряжения с персональным компьютером и три измерительных канала напряжения, которые соединены с выводами обмотки низкого напряжения трехфазного трансформатора, причем коммутирующий орган содержит блок запуска, цепи защиты внутренних ключей от перенапряжения, блок ожидания обнуления токов в обмотке высокого напряжения трехфазного трансформатора и имеет дополнительный выход, подключенный к дополнительному управляющему входу цифрового осциллографа.

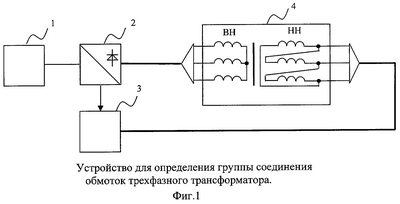

РИСУНКИ
|
||||||||||||||||||||||||||
/Y положительный полюс источника необходимо подать к выводам фаз “В”, а отрицательный к выводу фазы “А” обмотки ВН силового трансформатора, при соединении обмоток трансформатора Y/Y и Y/
