Патент на изобретение №2279630

(54) СПОСОБ РАССНАРЯЖЕНИЯ БОЕПРИПАСОВ, СНАРЯЖЕННЫХ МЕТОДОМ ПОРЦИОННОГО ПРЕССОВАНИЯ ВЗРЫВЧАТЫМ ВЕЩЕСТВОМ А-IX-2

(57) Реферат:

Изобретение относится к области расснаряжения боеприпасов. Предложен способ расснаряжения боеприпасов, снаряженных взрывчатым веществом A-IX-2, методом порционного прессования, основанный на извлечении заряда из корпуса механическим воздействием на него. Корпус и заряд нагревают до температуры не менее 80°С и не более 90°С, а затем подвергают многократному ударному механическому воздействию с приложением к заряду одноосного инерционного нагружения в направлении очка боеприпаса в диапазоне ускорений от 5 до 10 g. Изобретение направлено на повышение производительности. При извлечении заряда не требуется применение воды, поэтому в результате предотвращается необходимость ее очистки, связанная с большими материальными затратами, не требуется сушка извлеченного продукта, связанная с опасностью саморазогрева алюминиевой пудры. 1 ил.

Изобретение относится к области утилизации боеприпасов обычного снаряжения. Оно может быть применено для извлечения заряда из боеприпасов, снаряженных методом порционного прессования взрывчатым веществом А-IX-2, состоящим из гексогена, алюминиевой пудры и парафин-церезинового флегматизатора.

Известные и применяемые на практике способы извлечения таких зарядов основаны на вымывании взрывчатого вещества высоконапорной струей воды с последующим разделением полученной суспензии. В качестве примера осуществления этого способа можно привести способ расснаряжения, описанный в книге Ю.Г.Щукина, Б.Н-Кутузова и соавторов “Промышленные взрывчатые вещества на основе утилизированных боеприпасов”. М.: Недра, 1998., согласно которому вскрытие корпуса боеприпаса и последующее извлечение ВВ выполняют с помощью струй воды высокого давления. Суть метода заключается в образовании открытой поверхности заряда ВВ и в последующем его размывании высоконапорной струей воды. Устройства для расснаряжения боеприпасов, основанные на этом способе, включают в себя стапель для закрепления боеприпаса, направляющий аппарат для формирования струй воды и высоконапорный насос, а также систему очистки и оборота воды.

Данный способ позволяет полностью извлечь заряд из корпуса боеприпаса, но обладает рядом существенных недостатков. Из-за необходимости последовательного размывания заряда процесс его извлечения становится продолжительным и энергоемким. Кроме того, извлечение заряда этим способом приводит к образованию большого количества воды, загрязненной растворенным и находящимся в воде в виде взвеси извлеченным взрывчатым веществом. Действующие санитарные нормы не допускают сброс промышленных стоков, содержащих следы гексогена, в природные водоемы. Поэтому возникает необходимость в полной очистке отработанной воды, что приводит к значительным затратам на очистное оборудование или требует организации оборота воды, предварительно очищенной от частиц гексогена и алюминиевой пудры, перед подачей в насос высокого давления. Сушка извлеченного и отделенного от воды взрывчатого вещества опасна из-за возможности саморазогрева алюминиевой пудры при достижении определенной влажности.

Известен также способ расснаряжения боеприпасов (патент RU №2072098 С1, 20.01.97, МПК 7 F 42 В 33/06, С 06 В 21/00 – прототип). Способ включает вскрытие каморы и извлечение взрывчатого вещества при тепловом воздействии на взрывчатое вещество заряда и воздействие на боеприпас перегрузками, создаваемыми за счет воздействия на боеприпас линейных сил. Линейные силы могут быть созданы с помощью разгонно-тормозного устройства, в котором боеприпасу сначала сообщают ускорение, например механическое, располагая вскрытое отверстие в каморе впереди, а потом корпус боеприпаса резко тормозят.

Данный способ подразумевает вскрытие каморы боеприпаса, что приводит к опасности взрыва заряда при проведении этой операции. Кроме того, в данном способе отсутствуют ограничения по тепловому и механическому воздействию на боеприпас, что также приводит к опасности несанкционированного взрыва заряда.

Указанные недостатки устраняются в предлагаемом техническом решении, сущность которого заключается в следующем.

Корпус и заряд расснаряжаемого боеприпаса нагревают до температуры не менее 80°С и не более 90°С, а затем подвергают многократному ударному механическому воздействию с приложением к заряду одноосного инерционного нагружения в направлении очка боеприпаса в диапазоне ускорений от 5 до 10 g.

Предпосылкой для осуществления этого способа являются следующие данные, установленные опытным путем. При нагревании прессованного заряда из взрывчатого вещества A-IX-2 до температуры в диапазоне не менее 80°С и не более 90°С происходит резкое снижение его прочности, в результате чего заряд самопроизвольно разрушается на фрагменты. Это вызвано плавлением при этой температуре парафин-церезинового флегматизатора, связывающего компоненты взрывчатого вещества. Кроме того, благодаря снижению прочности заряда, уменьшается чувствительность взрывчатого вещества к механическим воздействиям: удару и трению, что приводит к снижению опасности взрыва, возникающей при механическом нагружении заряда взрывчатого вещества.

Предлагаемый способ осуществляется следующим образом. Боеприпас, например артиллерийский снаряд повышенного могущества, снаряженный взрывчатым веществом A-IX-2, подготавливают к расснаряжению, вывинчивая технологическую пробку или (при ее наличии) переходную втулку. Затем устанавливают его в многоместную камеру подогрева. Во избежание образования водяного конденсата, наличие которого приводит к образованию значительного количества загрязненной воды, нагрев производят обдувом поверхности корпуса горячим воздухом. После нагревания корпуса и заряда до заданной температуры не менее 80°С и не более 90°С снаряд извлекают из камеры подогрева и устанавливают на устройство для извлечения заряда, например, представленное на фиг.1.

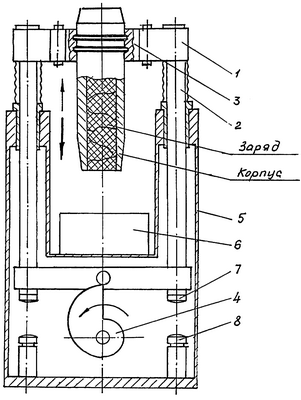

Устройство для извлечения заряда состоит из каретки 1, закрепленной на вертикальных направляющих 2. Каретка снабжена зажимом 3 для крепления снаряда и приводом 4, в виде, например, вращающегося кулачка в форме спирали Архимеда для ее подъема в верхнее положение. Фиксация снаряда на каретке производится за ведущие пояски корпуса снаряда. Направляющие смонтированы во втулках на основании 5, на котором также установлена емкость 6 для приема извлеченного взрывчатого вещества. На направляющих 2 имеются упоры 7, а на основании 5 – упоры 8.

Устройство работает следующим образом. Разогретый снаряд устанавливают на каретку 1 и закрепляют на ней зажимом 3. Приводя во вращение кулачок привода 4, поднимают каретку с направляющими 2 в верхнее положение. При проходе ступени кулачка каретка с закрепленным на ней снарядом остается без опоры и движется вниз под действием силы тяжести. В конце хода упоры 7 и 8 соударяются, придавая заряду ускорение в направлении очка снаряда. Величина ускорения определяется расстоянием между упорами и может изменяться в диапазоне 5-10 g. В результате многократного ударного воздействия на заряд материал заряда разрушается и в виде фрагментов произвольной формы собирается в емкости для извлеченного взрывчатого вещества 5. Извлеченное взрывчатое вещество может быть измельчено тем или иным способом для удобства дальнейшего использования.

Преимущество предложенной технологии извлечения заряда заключается в том, что при извлечении заряда не требуется применение воды. В результате предотвращается необходимость ее очистки, связанная с большими материальными затратами, не требуется сушка извлеченного продукта, связанная с опасностью саморазогрева алюминиевого порошка. Кроме того, не предполагается нарушение целостности корпуса боеприпаса, связанное с опасностью взрыва заряда взрывчатого вещества.

Таким образом, предложен безопасный и экологически чистый способ расснаряжения боеприпасов, снаряженных взрывчатым веществом A-IX-2.

Формула изобретения

Способ расснаряжения боеприпасов, снаряженных взрывчатым веществом A-IX-2 методом порционного прессования, основанный на извлечении заряда из корпуса механическим воздействием на него, отличающийся тем, что корпус и заряд нагревают до температуры не менее 80°С и не более 90°С, а затем подвергают многократному ударному механическому воздействию с приложением к заряду одноосного инерционного нагружения в направлении очка боеприпаса в диапазоне ускорений от 5 до 10 g.

РИСУНКИ
