Патент на изобретение №2279593

(54) ВИБРОИЗОЛЯТОР ПРУЖИННЫЙ С ДЕМПФИРУЮЩИМ ЭЛЕМЕНТОМ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования. Сущность изобретения заключается в том, что виброизолятор пружинный с демпфирующим элементом содержит пружину сжатия, взаимодействующую с основанием и маятниковым подвесом. Внутренняя поверхность пружины сжатия со стороны основания взаимодействует с внешней поверхностью втулки, закрепленной на верхней пластине основания. Внутренняя поверхность втулки взаимодействует с внешней поверхностью демпфирующего элемента из эластомера, охватывающего стержень маятникового механизма. Техническим результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 1 ил.

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №1594326, F 16 F 15/06, содержащий упругий элемент, один торец которого опирается на корпус, а другой взаимодействует с маятниковым механизмом, выполненным в виде шарнирного подвеса.

Недостатком известного устройства является сложность шарнирного элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в виброизоляторе, содержащем пружину сжатия, взаимодействующую с основанием и маятниковым подвесом, внутренняя поверхность пружины со стороны основания взаимодействует с внешней поверхностью втулки, закрепленной на верхней пластине основания, а внутренняя поверхность втулки взаимодействует с внешней поверхностью демпфирующего элемента из эластомера, охватывающего стержень маятникового механизма.

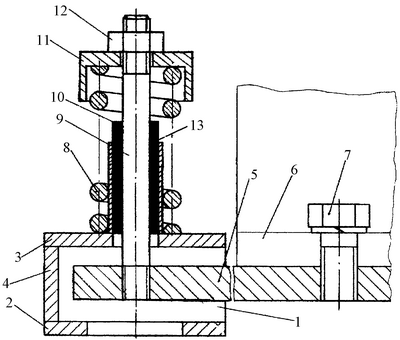

На чертеже представлен фронтальный разрез предлагаемого виброизолятора.

Виброизолятор пружинный с демпфирующим элементом содержит пружину сжатия 8, взаимодействующую с основанием 1 и маятниковым подвесом. Основание выполнено в виде нижней 2 и верхней 3 пластин, соединенных между собой стойками 4. Внутренняя поверхность пружины 8 со стороны основания взаимодействует с внешней поверхностью втулки 13, закрепленной на верхней пластине 3 основания 1, а внутренняя поверхность втулки 13 взаимодействует с внешней поверхностью демпфирующего элемента 10 из эластомера, охватывающего стержень маятникового механизма 9. Виброизолируемый объект 6 крепится посредством винта 7 к опорной плите 5. Верхняя часть пружины 8 упирается во втулку 11, взаимодействующую с гайкой 12 маятникового механизма.

Виброизолятор пружинный с демпфирующим элементом работает следующим образом.

При колебаниях виброизолируемого объекта 6 пружина 8 воспринимает вертикальные нагрузки, ослабляя тем самым динамическое воздействие на перекрытия зданий. Горизонтальные нагрузки воспринимаются маятниковым подвесом, состоящим из стержня 9 и втулки 11. Для предотвращения ударов при больших амплитудах колебаний служит демпфирующий элемент 10 из эластомера, который также гасит резонансные пики колебаний.

За счет выполнения маятникового подвеса с демпфирующим элементом обеспечивается дополнительная пространственная виброизоляция оборудования по всем шести направлениям колебаний (по трем координатным осям х, y, z и поворотные вокруг этих осей) и происходит гашение резонансных пиков при рабочих режимах системы виброизоляции.

Формула изобретения

Виброизолятор пружинный с демпфирующим элементом, содержащий пружину сжатия, взаимодействующую с основанием и маятниковым подвесом, отличающийся тем, что внутренняя поверхность пружины сжатия со стороны основания взаимодействует с внешней поверхностью втулки, закрепленной на верхней пластине основания, а внутренняя поверхность втулки взаимодействует с внешней поверхностью демпфирующего элемента из эластомера, охватывающего стержень маятникового механизма.
