Патент на изобретение №2279591

(54) ВИБРОИЗОЛЯТОР РЕССОРНЫЙ

(57) Реферат:

Изобретение относится к области машиностроения и может быть использовано для виброизоляции технологического оборудования. Сущность изобретения заключается в том, что виброизолятор рессорный содержит основание, стойку, упругие элементы рессорного типа и опорный узел. Основание выполнено в виде двух параллельных уголков, жестко соединенных между собой со стороны, противоположной опорному узлу, посредством упорной плиты, к которой крепится упругий элемент рессорного типа посредством крышки с помощью, по крайней мере двух винтов, расположенных по ширине упругого элемента. Техническим результатом является повышение эффективности виброизоляции. 3 з.п. ф-лы, 2 ил.

Изобретение относится к машиностроению и может быть использовано для защиты технологического оборудования от воздействия вибрации.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор рессорного типа, содержащий основание, стойку, упругие элементы рессорного типа и опорные узлы по а.с. СССР № 1590759, F 16 F 7/08 от 29.12.88.

Недостатком работы известного устройства является сравнительно невысокая эффективность виброизоляции из-за сравнительно большой жесткости рессор, состоящих из двух частей.

Технический результат изобретения – повышение эффективности виброизоляции.

Это достигается тем, что в виброизоляторе рессорном, содержащем основание, стойку, упругие элементы рессорного типа и опорный узел, основание выполнено в виде двух параллельных уголков, жестко соединенных между собой со стороны, противоположной опорному узлу, посредством упорной плиты, к которой крепится упругий элемент рессорного типа посредством крышки с помощью, по крайней мере двух винтов, расположенных по ширине упругого элемента причем ширина упругого элемента рессорного типа меньше ширины основания, а опорный узел выполнен в виде стержня с резьбовым концом, фиксирующим виброизолируемый объект и имеющим полусферическую головку для контакта с конической поверхностью в упругом элементе, причем опорный узел фиксируется в упругом элементе с помощью винта, ввернутого в полусферическую головку стержня.

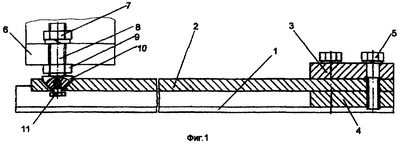

На фиг.1 изображен фронтальный разрез виброизолятора рессорного, на фиг.2 – вид сверху.

Виброизолятор рессорный содержит основание 1, выполненное в виде двух параллельных уголков, жестко соединенных между собой со стороны, противоположной опорному узлу 9, посредством упорной плиты 4, к которой крепится упругий элемент 2 рессорного типа посредством крышки 3 с помощью, по крайней мере двух винтов 5, расположенных по ширине упругого элемента 2, при этом ширина упругого элемента 2 рессорного типа меньше ширины основания 1. Опорный узел 9 выполнен в виде стержня 8 с резьбовым концом, фиксирующим виброизолируемый объект 6 посредством гайки 7 и имеющим полусферическую головку 10 для контакта с конической поверхностью в упругом элементе 2.

Опорный узел 9 фиксируется на упругом элементе 2 с помощью квита 11, ввернутого в полусферическую головку 10 стержня 8.

Виброизолятор рессорный работает следующим образом.

При вынужденных колебаниях виброизолируемого объекта 6 возникает динамическая реакция, которая гасится упругим элементом 2 рессорного типа, который одновременно является направляющим устройством при вертикальных перемещениях объекта 6. Горизонтальная составляющая, возникающая при работе плоской рессоры, компенсируется в опорном узле 9, обеспечивающем пространственную виброизоляцию на высоких частотах. Регулировка высоты объекта производится за счет упорной гайки 9 и контргайки 7.

Фиксация опорного узла на упругом элементе 2 осуществляется посредством винта 11, являющегося также ограничительным упором при больших амплитудах колебаний.

Предложенная конструкция виброизолятора рессорного является эффективной за счет возможности гашения колебаний по всем направлениям.

Формула изобретения

1. Виброизолятор рессорный, содержащий основание, стойку, упругие элементы рессорного типа и опорный узел, отличающийся тем, что основание выполнено в виде двух параллельных уголков, жестко соединенных между собой со стороны, противоположной опорному узлу, посредством упорной плиты, к которой крепится упругий элемент рессорного типа посредством крышки с помощью по крайней мере двух винтов, расположенных по ширине упругого элемента.

2. Виброизолятор рессорный по п.1, отличающийся тем, что ширина упругого элемента рессорного типа меньше ширины основания.

3. Виброизолятор рессорный по п.1, отличающийся тем, что опорный узел выполнен в виде стержня с резьбовым концом, фиксирующим виброизолируемый объект и имеющим полусферическую головку для контакта с конической поверхностью в упругом элементе.

4. Виброизолятор рессорный по п.1, отличающийся тем, что опорный узел фиксируется на упругом элементе с помощью винта, ввернутого в полусферическую головку стержня.

РИСУНКИ
