Патент на изобретение №2279583

(54) РЕЗИНОВЫЙ ВИБРОИЗОЛЯТОР ДЛЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков. Резиновый виброизолятор для технологического оборудования содержит корпус и упругий элемент, взаимодействующий с объектом. Корпус выполнен в виде шарнирно-рычажного механизма. Корпус состоит из горизонтальных рычагов, одни концы которых жестко связаны с крышками, опирающимися на упругие элементы, а другие посредством шарниров соединены с вертикальными тягами. Вертикальные тяги связаны посредством шарниров с горизонтальной планкой, на которую установлено технологическое оборудование. В результате достигается повышение эффективности виброизоляции в резонансом режиме и упрощение конструкции и монтажа. 1 ил.

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования, в том числе ткацких станков.

Наиболее близким техническим решением к заявляемому объекту является виброизолятор по авторскому свидетельству СССР №1594326 F 16 F 15/06, содержащий упругий элемент, один торец которого опирается на корпус, а другой взаимодействует с маятниковым механизмом, выполненным в виде шарнирного подвеса.

Недостатком известного устройства является сложность шарнирного элемента и недостаточная эффективность на резонансе из-за отсутствия демпфирования колебаний.

Технический результат – повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа.

Это достигается тем, что в резиновом виброизоляторе для технологического оборудования, содержащем корпус и упругий элемент, взаимодействующий с объектом, корпус, выполнен в виде шарнирно-рычажного механизма и состоит из горизонтальных рычагов, одни концы которых жестко связаны с крышками, опирающимися на упругие элементы, а другие посредством шарниров соединены с вертикальными тягами, которые в свою очередь связаны посредством шарниров с горизонтальной планкой, на которую установлено технологическое оборудование.

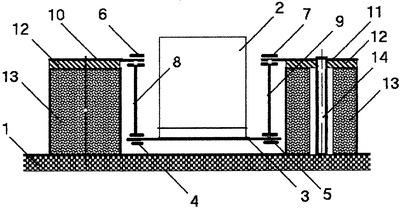

На чертеже представлен фронтальный разрез резинового виброизолятора.

Резиновый виброизолятор для технологического оборудования содержит корпус 11 и упругие элементы 13, взаимодействующие с объектом и фиксируемые стержнями 14. Корпус выполнен в виде шарнирно-рычажного механизма и состоит из горизонтальных рычагов 10 и 11, одни концы которых жестко связаны с крышками 12, опирающимися на упругие элементы 13, а другие посредством шарниров 6 и 7 соединены с вертикальными тягами 8 и 9, которые в свою очередь связаны посредством шарниров 4 и 5 с горизонтальной планкой 3, на которую установлено технологическое оборудование 2.

Резиновый виброизолятор для технологического оборудования работает следующим образом.

При колебаниях виброизолируемого объекта упругие резиновые элементы 13 воспринимают вертикальные нагрузки, ослабляя тем самым динамическое воздействие на перекрытия зданий. Горизонтальные колебания гасятся за счет шарнирно-рычажного механизма корпуса.

Формула изобретения

Резиновый виброизолятор для технологического оборудования, содержащий корпус и упругий элемент, взаимодействующий с объектом, отличающийся тем, что корпус выполнен в виде шарнирно-рычажного механизма и состоит из горизонтальных рычагов, одни концы которых жестко связаны с крышками, опирающимися на упругие элементы, а другие посредством шарниров соединены с вертикальными тягами, которые в свою очередь связаны посредством шарниров с горизонтальной планкой, на которую установлено технологическое оборудование.

РИСУНКИ
