Патент на изобретение №2279574
|
||||||||||||||||||||||||||
(54) МУФТА (ВАРИАНТЫ)
(57) Реферат:
Изобретение относится к машиностроению и может быть использовано для снижения уровня шума различных трансмиссий, в частности при соединении валов. Муфта содержит две полумуфты и связывающий их посредством штифтов, жестко закрепленных в одной из полумуфт, упругий вибродемпфирующий элемент, закрепленный с помощью шлицевого соединения на другой полумуфте. Вибродемпфирующий элемент выполнен в виде упругого армированного Г-образными упругими стержнями кольца, на внешнем диаметре которого имеются полукружные канавки для связи его со свободными цилиндрическими поверхностями штифтов, а на внутреннем диаметре выполнены шлицы, по форме конгруэнтные шлицам на другой полумуфте. Упругое кольцо может быть выполнено по одному из вариантов из резины, а по другому – из полиуретана. Технический результат – повышение демпфирующих свойств вибродемпфирующего элемента и нагрузочной способности передачи. 2 н.п.ф-лы, 2 ил.

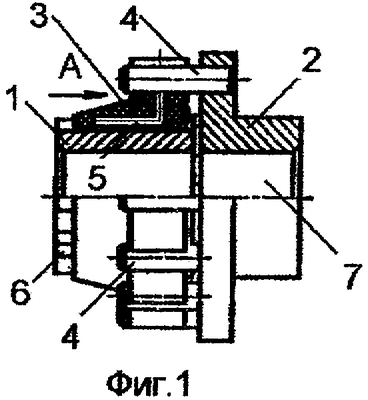

Изобретение относится к машиностроению и может быть использовано для снижения уровня шума различных трансмиссий, в частности при соединении валов. Наиболее близким техническим решением к заявленному объекту является муфта по а.с. СССР №593019, F 16 D 3/04, 1976 г. (прототип), содержащая две полумуфты и расположенный между ними упругий вибродемпфирующий элемент. Недостатком известного решения является сравнительно невысокие демпфирующие свойства вибродемпфирующего элемента. Технический результат – повышение демпфирующих свойств вибродемпфирующего элемента и нагрузочной способности передачи. Это достигается тем, что в муфте, содержащей две полумуфты и связывающий их упругий вибродемпфирующий элемент, упругий вибродемпфирующий элемент выполнен в виде упругого армированного Г-образными упругими стержнями резинового кольца, на внешнем диаметре которого имеются полукружные канавки для связи его со свободными цилиндрическими поверхностями штифтов, жестко закрепленных в одной из полумуфт, а на внутреннем диаметре резинового кольца выполнены шлицы, по форме конгруэнтные шлицам на другой полумуфте. На фиг.1 изображен фронтальный разрез муфты, на фиг.2 – вид А. Муфта содержит две полумуфты 1 и 2 (фиг.1) с отверстиями 7 и связывающий их посредством штифтов 4, жестко закрепленных в полумуфте 2, упругий вибродемпфирующий элемент 3. Упругий вибродемпфирующий элемент 3 выполнен в виде упругого армированного Г-образными упругими стержнями 5 резинового или полиуретанового кольца, на внешнем диаметре которого имеются полукружные канавки (фиг.2) для связи его со свободными цилиндрическими поверхностями штифтов 4, жестко закрепленных в одной из полумуфт, а на внутреннем диаметре резинового или полиуретанового кольца выполнены шлицы 6, по форме конгруэнтные шлицам на другой полумуфте. Муфта работает следующим образом. При передаче крутящего момента работают поверхности штифтов 4 и полукружные канавки вибродемпфирующего элемент 3, закрепленного с помощью шлицевого соединения 6 на другой полумуфте 1.
Формула изобретения
1. Муфта, содержащая две полумуфты и связывающий их упругий вибродемпфирующий элемент, отличающаяся тем, что упругий вибродемпфирующий элемент выполнен в виде упругого, армированного Г-образными упругими стержнями, резинового кольца, на внешнем диаметре которого имеются полукружные канавки для связи его со свободными цилиндрическими поверхностями штифтов, жестко закрепленных в одной из полумуфт, а на внутреннем диаметре резинового кольца выполнены шлицы, по форме конгруэнтные шлицам на другой полумуфте. 2. Муфта, содержащая две полумуфты и связывающий их упругий вибродемпфирующий элемент, отличающаяся тем, что упругий вибродемпфирующий элемент выполнен в виде упругого, армированного Г-образными упругими стержнями, полиуретанового кольца, на внешнем диаметре которого имеются полукружные канавки для связи его со свободными цилиндрическими поверхностями штифтов, жестко закрепленных в одной из полумуфт, а на внутреннем диаметре полиуретанового кольца выполнены шлицы, по форме конгруэнтные шлицам на другой полумуфте.
РИСУНКИ
|
||||||||||||||||||||||||||
