Патент на изобретение №2279570

(54) УПРАВЛЯЕМЫЙ ПРИВОД ШТАНГОВОГО СКВАЖИННОГО НАСОСА

(57) Реферат:

Устройство предназначено для использования в области добычи нефти для управления режимом возвратно-поступательного движения штангового насоса. Входной и выходной механизмы выполнены в виде соосных валов, на концах которых закреплены фрикционные колеса. Передача выполнена в виде двухдискового фрикционного вариатора, диски которого соосны между собой и закреплены на подвижной обойме, имеющей возможность перемещения вдоль оси входного и выходного механизмов. Устройство для регулирования передаточного отношения выполнено в виде рычага, прямолинейно перемещающего подвижную обойму фрикционного вариатора. Достигается возможность управления скорости движения штангового скважинного насоса в широких пределах как в ручном, так и в автоматическом режиме. 1 ил.

Изобретение относится к оборудованию для добычи нефти и может быть использовано для управления режимом возвратно-поступательного движения штангового насоса.

Известен привод, переключаемый под нагрузкой, содержащий ведущий и ведомый коаксиальные валы и две пары фрикционных сцеплений, переключением которых последовательно соединяются две зубчатые передачи [Авт. св. СССР №1160943, МПК⁷ F 16 Н 3/08, БИ №21, 1985 г.].

Недостатками известного устройства являются сложность конструкции, обусловленная наличием большого количества коаксиальных валов, зубчатых передач и фрикционных муфт, а также недостаточно широкие функциональные возможности, обеспечивающие только ступенчатое изменение скорости ведомого вала.

Наиболее близким к заявляемому по конструктивным особенностям и достигаемым результатам является устройство для передачи крутящего момента с переменным передаточным отношением, принятое в качестве прототипа [Авт. св. СССР №476763, МПК⁷ F 16 Н 3/16, БИ №25, 1975 г.].

Устройство-прототип содержит входной и выходной механизмы, основную и вспомогательную силовые передачи, соединенные вариатором, механизм для регулирования передаточного отношения.

Недостатком данного устройства является сложность, обусловленная наличием большого количества сопряженных между собой механизмов, снижающих общую надежность устройства, а также недостаточно высокие функциональные возможности, не позволяющие изменять передаточное отношение и реверс под нагрузкой.

Задача, на решение которой направлено заявляемое изобретение, – улучшение эксплуатационных характеристик, упрощение конструкции и повышение надежности за счет двухдискового фрикционного вариатора с соосными дисками на подвижной обойме.

Для решения поставленной задачи в управляемом приводе штангового скважинного насоса, содержащем входной и выходной механизмы, передачу, соединяющую их, устройство для регулирования передаточного отношения, в отличие от прототипа входной и выходной механизмы выполнены в виде соосных валов, на концах которых закреплены фрикционные колеса, передача, соединяющая их, выполнена в виде двухдискового фрикционного вариатора, причем диски которого соосны между собой, закреплены на подвижной обойме, имеющей возможность перемещения вдоль оси входного и выходного механизмов, а устройство для регулирования передаточного отношения выполнено в виде рычага, прямолинейно перемещающего подвижную обойму фрикционного вариатора.

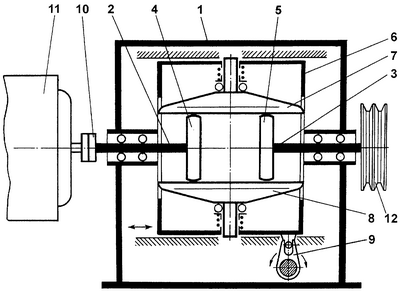

На чертеже показана схема заявляемого устройства.

В корпусе 1 размещены входной 2 и выходной 3 валы, на концах которых закреплены фрикционные колеса 4 и 5. Входной вал 2 и выходной вал 3 соосны между собой. В корпусе 1 также размещена подвижная обойма 6, на которой закреплены подпружиненные фрикционные диски 7 и 8. Подвижная обойма 6 имеет возможность прямолинейного перемещения вдоль оси входного вала 2 и выходного вала 3 с помощью рычага 9. Входной вал 2 соединен через муфту 10 с электродвигателем 11. На выходном валу 3 закреплен шкив ременной передачи 12.

Устройство работает следующим образом.

Электродвигатель 11 вращает входной вал 2 с фрикционным колесом 4 с постоянной угловой скоростью. С помощью фрикционных дисков 7 и 8 вращение передается на фрикционное колесо 5 и выходной вал 3. При этом частота вращения выходного вала 3 зависит от того, в каком положении относительно неподвижных в осевом направлении фрикционных валов 4 и 5 находится подвижная обойма 6 с фрикционными дисками 7 и 8. Расстояние между фрикционными колесами 4 и 5 установлено равным радиусу фрикционных дисков 7 и 8 и в процессе работы не изменяется. Перемещая с помощью рычага 9 подвижную обойму 6, можно изменять передаточное отношение привода. Через шкив 12 ременной передачи вращение передается на редуктор станка-качалки штангового скважинного насоса.

Предлагаемое устройство позволяет управлять скоростью движения штангового скважинного насоса в широких пределах как в ручном, так и в автоматическом режиме. Для того чтобы предлагаемый привод мог регулировать параметры движения насосной установки в автоматическом режиме, рычаг 9 соединяется с серводвигателем (не показан), который поворачивает его в соответствии с командой, полученной от электронной системы управления.

По сравнению с известными конструкциями управляемых редукторов заявляемое техническое решение обладает следующими преимуществами:

– простотой управления скоростью вращения выходного вала, обусловленной тем, что для изменения передаточного отношения достаточно повернуть рычаг;

– реверс и изменение скорости вращения осуществляются без разрыва кинематической цепи, что позволяет осуществлять регулирование под нагрузкой и повысить надежность.

Формула изобретения

Управляемый привод штангового скважинного насоса, содержащий входной и выходной механизмы, передачу, соединяющую их, устройство для регулирования передаточного отношения, отличающийся тем, что входной и выходной механизмы выполнены в виде соосных валов, на концах которых закреплены фрикционные колеса, передача выполнена в виде двухдискового фрикционного вариатора, диски которого соосны между собой, закреплены на подвижной обойме, имеющей возможность перемещения вдоль оси входного и выходного механизмов, а устройство для регулирования передаточного отношения выполнено в виде рычага, прямолинейно перемещающего подвижную обойму фрикционного вариатора.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 25.03.2007

Извещение опубликовано: 27.10.2008 БИ: 30/2008
