Патент на изобретение №2279357
|
||||||||||||||||||||||||||
(54) СИДЕНЬЕ ВОДИТЕЛЯ САМОХОДНОЙ ТЕХНИКИ
(57) Реферат:
Изобретение относится к конструкции сидений, в частности к устройствам для виброизоляции сидений операторов самоходной сельскохозяйственной техники. Сиденье водителя самоходной техники содержит основание, каркас с подушкой и спинкой, связанные между собой посредством направляющего устройства типа «ножницы» и амортизирующее устройство, шарнирно связанное посредством кронштейна с каркасом. Амортизирующее устройство содержит маятниковый подвес. Упругий элемент выполнен в виде двух последовательно соединенных упругого и упругодемпфирующего элементов. Маятниковый подвес выполнен в виде резьбовой шпильки, соединенной одним концом с опорным рычагом для крепления виброизолируемого объекта, а другим – с упорной шайбой и гайкой, связанной со втулкой, соединенной с упругим элементом. Упорная шайба, взаимодействующая с гайкой и втулкой, выполнена из упругого материала. Упругодемпфирующий элемент выполнен в виде тросового сплетения или металлической путанки. Расстояние между осями шарниров направляющего механизма «b» и расстояние «d» между осями шарнира в кронштейне каркаса сиденья и осью маятникового подвеса амортизирующего устройства может находиться в оптимальном соотношении: b/d=2,5…3,5. Технический результат – повышение эффективности виброизоляции в горизонтальном направлении, упрощение конструкции и повышение эксплуатационных свойств. 1 з.п. ф-лы, 2 ил.
Изобретение относится к конструкции сидений, в частности к устройствам для виброизоляции сидений операторов самоходной сельскохозяйственной техники. Наиболее близким техническим решением по технической сущности и достигаемому результату является сиденье оператора самоходной техники, содержащее основание, каркас с подушкой и спинкой, связанные между собой посредством направляющего устройства типа “ножницы” и амортизирующее устройство, шарнирно связанное посредством кронштейна с каркасом (а.с. СССР №971687, кл. В 60 N 1/02, 1981). Недостатками известного устройства являются: сравнительно невысокие виброизоляционные свойства в горизонтальном направлении, а также сложность обслуживания пневмогидравлического амортизирующего устройства. Технический результат – повышение эффективности виброизоляции в горизонтальном направлении, упрощение конструкции и повышение эксплуатационных свойств. Это достигается тем, что в сиденьи оператора самоходной техники, содержащем основание, каркас с подушкой и спинкой, связанные между собой посредством направляющего устройства типа “ножницы”, и амортизирующее устройство, шарнирно связанное посредством кронштейна с каркасом, амортизирующее устройство содержит маятниковый подвес, а упругий элемент выполнен в виде двух последовательно соединенных упругого и упругодемпфирующего элементов, а маятниковый подвес выполнен в виде резьбовой шпильки, соединенной одним концом с опорным рычагом для крепления виброизолируемого объекта, а другим – с упорной шайбой и гайкой, связанной со втулкой, соединенной с упругим элементом, причем упорная шайба, взаимодействующая с гайкой и втулкой, выполнена из упругого материала, а упругодемпфирующий элемент выполнен в виде тросового сплетения или металлической путанки, причем расстояние между осями шарниров направляющего механизма “b” и расстояние “d” между осями шарнира в кронштейне каркаса сиденья и осью маятникового подвеса амортизирующего устройства находятся в оптимальном соотношении: b/d=2,5…3,5. На фиг.1 изображен общий вид предлагаемого сиденья, на фиг.2 – фронтальный разрез амортизирующего устройства. Сиденье водителя самоходной техники содержит основание 1, каркас 2 с подушкой 4 и спинкой 5, связанные между собой посредством направляющего устройства 3, выполненного по типу “ножниц”, причем к каркасу 2 прикреплен кронштейн 6, связанный шарнирно с опорной плитой 8 амортизирующего устройства 7 (фиг.1). Амортизирующее устройство (фиг.2) с маятниковым подвесом содержит упругий элемент, выполненный в виде двух последовательно соединенных упругого 19 и упругодемпфирующего 13 элементов, разделенных разделительной шайбой 20. Упругодемпфирующий элемент 13 нижней частью установлен во втулке 21, закрепленной на верхней пластине 12 корпуса 9. Маятниковый подвес выполнен в виде резьбовой шпильки 17, соединенной одним концом с опорной плитой 22, а другим – с гайкой 17 и упорной шайбой 16, связанной со втулкой 15, соединенной с упругим элементом 19. Упорная шайба 16, взаимодействующая с гайкой и втулкой, выполнена из упругого материала. Упругодемпфирующий элемент 13 выполнен в виде тросового сплетения или металлической путанки. Сиденье водителя самоходной сельскохозяйственной техники работает следующим образом. Колебания виброизолируемого объекта посредством направляющего механизма 3 передаются на амортизирующее устройство 7, при этом пружина 19 воспринимает вертикальные нагрузки, ослабляя тем самым динамическое воздействие. Горизонтальные нагрузки воспринимаются маятниковым подвесом. Упорная шайба 16, взаимодействующая с гайкой 18 и втулкой 15, выполнена из упругого материала для гашения ударных нагрузок при посадке виброизолирующей системы на упоры. Выполнение упругодемпфирующего элемента 13 в виде тросового сплетения или металлической путанки позволяет существенно повысить демпфирование в системе на резонансных режимах работы. За счет введения маятникового подвеса обеспечивается дополнительная пространственная виброизоляция оператора по всем шести направлениям колебаний (по трем координатным осям х, у, z и поворотные вокруг этих осей). Расстояние между осями шарниров направляющего механизма “b” и расстояние “d” между осями шарниров в кронштейне каркаса сиденья и осью маятникового подвеса амортизирующего устройства, находятся в оптимальном соотношении: b/d=2,5…3,5. В целом конструкция сиденья является эффективной, технологичной и отвечает требованиям эргономики и дизайна.
Формула изобретения
1. Сиденье водителя самоходной техники, содержащее основание, каркас с подушкой и спинкой, связанные между собой посредством направляющего устройства типа “ножницы”, и амортизирующее устройство, шарнирно связанное посредством кронштейна с каркасом, отличающееся тем, что амортизирующее устройство содержит маятниковый подвес, а упругий элемент выполнен в виде двух последовательно соединенных упругого и упругодемпфирующего элементов, а маятниковый подвес выполнен в виде резьбовой шпильки, соединенной одним концом с опорным рычагом для крепления виброизолируемого сиденья, а другим – с упорной шайбой и гайкой, связанной со втулкой, соединенной с упругим элементом, причем упорная шайба, взаимодействующая с гайкой и втулкой, выполнена из упругого материала, а упругодемпфирующий элемент выполнен в виде тросового сплетения или металлической путанки. 2. Сиденье водителя самоходной техники по п.1, отличающееся тем, что расстояние между осями шарниров направляющего механизма b и расстояние d между осями шарнира в кронштейне каркаса сиденья и осью маятникового подвеса амортизирующего устройства находятся в оптимальном соотношении b/d=2,5…3,5.

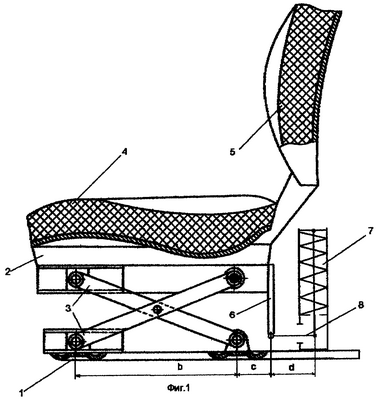

РИСУНКИ
|
||||||||||||||||||||||||||
