Патент на изобретение №2279304

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2279304 (13) C1
(51) МПК

B01D47/02 (2006.01)
B01D53/18 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2005107617/15, 21.03.2005

(24) Дата начала отсчета срока действия патента:

21.03.2005

(46) Опубликовано: 10.07.2006

(56) Список документов, цитированных в отчете о
поиске:
Справочник по пыле- и золоулавливанию /Под общ. ред. А.А.Русанова. – 2-е изд., перераб. и доп.- М.: Энергоатомиздат, 1983, с.108, рис.4.31. Пирумов А.И. Обеспыливание воздуха. 2-е изд., перераб. и доп. – М.: Стройиздат, 1981, с.216-223, рис.V.40, а. SU 435630 А, 15.06.1984. SU 1565497 A1, 23.05.1990. SU 1648538 A1, 15.05.1991. SU 1733057 A1, 15.05.1992. US 5762663 А, 09.06.1998. US 5336284 А, 09.08.1994.

Адрес для переписки:

123458, Москва, ул. Твардовского, 11, кв.92, О.С. Кочетову

(72) Автор(ы):

Кочетов Олег Савельевич (RU),
Кочетова Мария Олеговна (RU),
Ходакова Татьяна Дмитриевна (RU)

(73) Патентообладатель(и):

Кочетов Олег Савельевич (RU)

(54) ПЫЛЕУЛОВИТЕЛЬ ВЕНТИЛЯЦИОННЫЙ МОКРЫЙ

(57) Реферат:

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов. Пылеуловитель содержит корпус с входным патрубком, установленный на корпусе вентилятор с патрубком для выхода очищенного газа, каплеуловитель, размещенные в корпусе верхнюю и нижнюю перегородки, на одной из которых закреплен водоотбойник, резервуар с жидкостью и с регулятором уровня жидкости, устройство для удаления шлама. На нижней размещенной в корпусе перегородке, которая расположена в резервуаре с жидкостью, закреплен вибратор. Отношение высоты “d” верхнего уровня воды от нижней кромки верхней перегородки к высоте “b” верхнего уровня воды до поверхности максимальной высоты водоотбойника находится в оптимальном интервале величин: d/b=0,3…0,5. Отношение высоты “d” верхнего уровня воды от нижней кромки верхней перегородки к расстоянию “с” от уровня воды в резервуаре с жидкостью до нижней кромки верхней перегородки находится в оптимальном интервале величин: d/c=1,0…1,5. Вибратор выполнен в форме прямоугольника, вписанного в размеры нижней пластины, или в виде расположенных с определенным шагом элементов вибратора, вписанных в размеры нижней пластины, а отношение общей длины перегородок “L” к длине аппарата “Б” находится в оптимальном интервале величин: L/Б=0,65…1,7. Изобретение обеспечивает повышение эффективности и надежности процесса пылеулавливания за счет большей поверхности газожидкостной взвеси. 3 з.п. ф-лы, 2 ил.

Изобретение относится к технике мокрого пылеулавливания и может применяться в химической, текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов.

Наиболее близким техническим решением к заявляемому объекту является газопромыватель, известный из книги А.А.Русанова. Справочник по пыле- и золоулавливанию. М.: Энергоатомиздат, – 1983 г., стр.108, рис.4.31 (прототип), содержащий корпус с входным патрубком, установленный на корпусе вентилятор с патрубком для выхода очищенного газа, каллеуловитель, размещенные в корпусе перегородки, на одной из которых закреплен водоотбойник, резервуар с жидкостью и с регулятором уровня жидкости, устройство для удаления шлама.

Недостатком прототипа является сравнительно невысокая эффективность процесса пылеулавливания.

Технический результат – повышение эффективности и надежности процесса пылеулавливания.

Это достигается тем, что в пылеуловителе вентиляционном мокром, содержащем корпус с входным патрубком, установленный на корпусе вентилятор с патрубком для выхода очищенного газа, каплеуловитель, размещенные в корпусе верхнюю и нижнюю перегородки, на одной из которых закреплен водоотбойник, резервуар с жидкостью и с регулятором уровня жидкости, устройство для удаления шлама, на нижней размещенной в корпусе перегородке, которая расположена в резервуаре с жидкостью, закреплен вибратор, причем отношение высоты “d” верхнего уровня воды от нижней кромки верхней перегородки к высоте “b” верхнего уровня воды до поверхности максимальной высоты водоотбойника находится в оптимальном интервале величин: d/b=0,3…0,5, а отношение высоты “d” верхнего уровня воды от нижней кромки верхней перегородки к расстоянию “с” от уровня воды в резервуаре с жидкостью до нижней кромки верхней перегородки находится в оптимальном интервале величин: d/с=1,0…1,5, причем вибратор выполнен в форме прямоугольника, вписанного в размеры нижней пластины, или в виде расположенных с определенным шагом элементов вибратора, вписанных в размеры нижней пластины, а отношение общей длины перегородок “L” к длине аппарата “Б” находится в оптимальном интервале величин: L/Б=0,65…1,7.

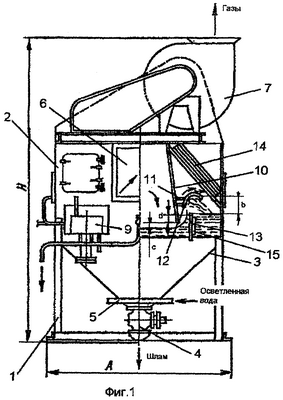

На фиг.1 изображен общий вид пылеуловителя вентиляционного мокрого, на фиг.2 – его профильная проекция.

Пылеуловитель вентиляционный мокрый содержит корпус 1 с входным патрубком 6, установленный на корпусе вентилятор 7 с патрубком для выхода очищенного газа, электродвигатель 8 вентилятора, каплеуловитель 14, размещенные в корпусе 1 верхнюю 10 и нижнюю 13 перегородки; на верхней перегородке 10 закреплен посредством планок 11 водоотбойник 12. Резервуар с жидкостью и с регулятором уровня жидкости 9, а также устройство для удаления шлама 3 размещены в корпусе 1. В аппарате предусмотрена подача осветленной воды через патрубок 5 и кран 4 отвода шлама. На нижней перегородке 13, которая расположена в резервуаре с жидкостью, закреплен вибратор 15, причем отношение высоты “d” верхнего уровня воды от нижней кромки верхней перегородки 10 к высоте “b” верхнего уровня воды до поверхности максимальной высоты водоотбойника 12 находится в оптимальном интервале величин: d/b=0,3…0,5, а отношение высоты “d” верхнего уровня воды от нижней кромки верхней перегородки 10 к расстоянию “с” от уровня воды в резервуаре с жидкостью до нижней кромки верхней перегородки 10 находится в оптимальном интервале величин: d/с=1,0…1,5. Вибратор 15 может быть выполнен в форме прямоугольника, вписанного в размеры нижней пластины, или в виде расположенных с определенным шагом элементов вибратора (на чертеже не показано), вписанных в размеры нижней пластины. Отношение общей длины перегородок “L” к длине аппарата “Б” находится в оптимальном интервале величин: L/Б=0,65…1,7.

Пылеуловитель вентиляционный мокрый работает следующим образом.

Запыленный газовый поток поступает в корпус 1 через патрубок 6. При включении вентилятора 7 уровень воды в резервуаре с жидкостью устанавливается ниже, чем за нижней пластиной 13, в результате образуется щель, через которую устремляется с большой скоростью газовый поток в виде плоской струи, частично увлекая за собой воду. Встречая нижнюю перегородку 13, струя отклоняется вверх, при этом вода водоотбойником 12 отклоняется и сливается в крайний отсек. Газы, проходя через каплеуловитель 14, выбрасываются наружу вентилятором 7 через выходной патрубок. Вибратор 15, закрепленный к нижней пластине 13, увеличивает поверхность взаимодействия газожидкостной взвеси с пылью созданием виброкипящего слоя в верхних слоях жидкости, при этом газовый поток создает удар о поверхность виброкипящей жидкости с образованием газожидкостной взвеси, что приводит к более интенсивному перемешиванию потоков газа и жидкости.

Предлагаемый аппарат может быть применен для очистки от тонкой фракции пыли и увлажнения воздуха в вентиляционных установках и установках кондиционирования воздуха, а также при улавливании туманов, хорошо растворимой пыли, а также при совместном протекании процессов пылеулавливании, охлаждения газов и их абсорбции. Эффективность предлагаемой конструкции аппарата увеличивается за счет большей поверхности газожидкостной взвеси путем применения вибропсевдоожиженного слоя в жидкости и составляет в вышеуказанных процессах и при улавливании пылевых частиц размером больше 5 мкм порядка 92%…95%.

Формула изобретения

1. Пылеуловитель вентиляционный мокрый, содержащий корпус с входным патрубком, установленный на корпусе вентилятор с патрубком для выхода очищенного газа, каплеуловитель, размещенные в корпусе верхняя и нижняя перегородки, на одной из которых закреплен водоотбойник, резервуар с жидкостью и с регулятором уровня жидкости, устройство для удаления шлама, отличающийся тем, что на нижней, размещенной в корпусе, перегородке, которая расположена в резервуаре с жидкостью, закреплен вибратор, причем отношение высоты d верхнего уровня воды от нижней кромки верхней перегородки к высоте b верхнего уровня воды до поверхности максимальной высоты водоотбойника находится в оптимальном интервале величин d/b=0,3…0,5, а отношение высоты d верхнего уровня воды от нижней кромки верхней перегородки к расстоянию с от уровня воды в резервуаре с жидкостью до нижней кромки верхней перегородки находится в оптимальном интервале величин d/c=1,0…1,5.

2. Пылеуловитель вентиляционный мокрый по п.1, отличающийся тем, что вибратор выполнен в форме прямоугольника, вписанного в размеры нижней пластины.

3. Пылеуловитель вентиляционный мокрый по п.1, отличающийся тем, что вибратор выполнен в виде расположенных с определенным шагом элементов вибратора, вписанных в размеры нижней пластины.

4. Пылеуловитель вентиляционный мокрый по п.1, отличающийся тем, что отношение общей длины перегородок L к длине аппарата Б находится в оптимальном интервале величин L/Б=0,65…1,7.

РИСУНКИ
