Патент на изобретение №2278984

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение относится к области теплоэнергетики и предназначено для использования на тепловых электростанциях. Техническим результатом, достигаемым настоящим изобретением, является повышение надежности и экономичности тепловой электростанции за счет стабильного обеспечения вакуумного деаэратора добавочной питательной воды низкопотенциальным греющим агентом технологически необходимых параметров. Для достижения этого результата предложена тепловая электрическая станция, содержащая теплофикационную турбину с семью отборами пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, включенные в схему регенеративного подогрева основного конденсата и питательной воды, конденсатор, верхний и нижний сетевые подогреватели, включенные в трубопровод сетевой воды и подключенные по греющей среде соответственно к шестому и седьмому отборам пара, вакуумный деаэратор добавочной питательной воды с трубопроводами исходной, деаэрированной воды и греющего агента. Трубопровод греющего агента вакуумного деаэратора добавочной питательной воды подключен к паропроводу пятого отбора пара турбины. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известны аналоги – тепловые электрические станции, содержащие теплофикационную турбину с семью отборами пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, включенные в схему регенеративного подогрева основного конденсата и питательной воды, конденсатор, верхний и нижний сетевые подогреватели, включенные в трубопровод сетевой воды и подключенные по греющей среде соответственно к шестому и седьмому отборам пара, вакуумный деаэратор добавочной питательной воды с трубопроводами исходной, деаэрированной воды и греющего агента, в качестве которого используется конденсат греющего пара сетевого подогревателя (см. Патент №2174183 (RU) МПК⁷

Недостатками аналогов и прототипа являются пониженная надежность и экономичность тепловых электростанций из-за невозможности стабильного обеспечения технологически необходимой температуры греющего агента для вакуумного деаэратора добавочной питательной воды, особенно в теплое время года, при снижении отопительной нагрузки теплофикационных турбин и отключении сетевых подогревателей.

Техническим результатом, достигаемым настоящим изобретением, является повышение надежности и экономичности тепловой электростанции за счет стабильного обеспечения вакуумного деаэратора добавочной питательной воды низкопотенциальным греющим агентом технологически необходимых параметров.

Для достижения этого результата предложена тепловая электрическая станция, содержащая теплофикационную турбину с семью отборами пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, включенные в схему регенеративного подогрева основного конденсата и питательной воды, конденсатор, верхний и нижний сетевые подогреватели, включенные в трубопровод сетевой воды и подключенные по греющей среде соответственно к шестому и седьмому отборам пара, вакуумный деаэратор добавочной питательной воды с трубопроводами исходной, деаэрированной воды и греющего агента.

Особенность заключается в том, что трубопровод греющего агента вакуумного деаэратора добавочной питательной воды подключен к паропроводу пятого отбора пара турбины.

Новая взаимосвязь элементов позволяет повысить надежность и экономичность тепловой электростанции за счет использования в качестве греющей среды для вакуумного деаэратора добавочной питательной воды пара низкопотенциального пятого отбора турбины, параметры которого достаточны для обеспечения эффективной деаэрации и не зависят от отопительной нагрузки турбоагрегата.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

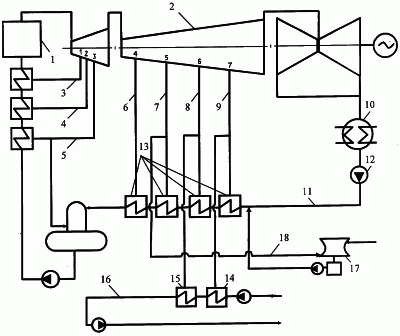

На чертеже изображена принципиальная схема тепловой электрической станции. Схема содержит паровой котел 1, теплофикационную турбину 2 с семью отборами пара 3-9, конденсатор 10, подключенный к конденсатору 10 трубопровод основного конденсата турбины 11 с включенным в него конденсатным насосом 12, регенеративные подогреватели низкого давления 13, нижний и верхний сетевые подогреватели 14 и 15, включенные в сетевой трубопровод 16 и подключенные к седьмому 9 и шестому 8 отборам турбины, вакуумный деаэратор добавочной питательной воды 17 с трубопроводом греющего агента 18, подключенным к пятому отбору пара 7.

Тепловая электрическая станция работает следующим образом.

Вырабатываемый в паровом котле 1 пар направляют в турбину 2 и конденсируют в конденсаторе 10, основной конденсат турбины прокачивают конденсатным насосом 12 последовательно через регенеративные подогреватели низкого давления 13 и далее в деаэратор повышенного давления, после которого деаэрированную воду подают питательным насосом через регенеративные подогреватели высокого давления в паровой котел 1. Потери пара и конденсата из цикла станции компенсируют добавочной питательной водой, которую деаэрируют в вакуумном деаэраторе 17. В вакуумный деаэратор 17 по трубопроводу греющего агента 18 подают пар из пятого отбора турбины 7.

Таким образом, предложенное решение позволяет обеспечить нормативное качество добавочной питательной воды после вакуумного деаэратора в течение всего года за счет использования в качестве греющей среды для вакуумной деаэрации низкопотенциальной теплоты пятого отбора турбины, т.е. повысить надежность и экономичность работы электростанции. Экономичность станции также повышается за счет увеличения выработки электроэнергии на тепловом потреблении вследствие дополнительного расхода низкопотенциального пара из пятого отбора турбины.

Формула изобретения

Тепловая электрическая станция, содержащая теплофикационную турбину с семью отборами пара, к первым трем из которых подключены три регенеративных подогревателя высокого давления, а к последним четырем подключены четыре регенеративных подогревателя низкого давления, включенные в схему регенеративного подогрева основного конденсата и питательной воды, конденсатор, верхний и нижний сетевые подогреватели, включенные в трубопровод сетевой воды и подключенные по греющей среде соответственно к шестому и седьмому отборам пара, вакуумный деаэратор добавочной питательной воды с трубопроводами исходной, деаэрированной воды и греющего агента, отличающаяся тем, что трубопровод греющего агента вакуумного деаэратора добавочной питательной воды подключен к паропроводу пятого отбора пара турбины.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.02.2007

Извещение опубликовано: 20.07.2008 БИ: 20/2008
