Патент на изобретение №2278936

(54) ДВЕРНАЯ ПЕТЛЯ

(57) Реферат:

Изобретение относится к петлевым шарнирам с повышенной надежностью против взлома и может быть использовано для навешивания металлических дверей и панелей на рамы. Дверная петля содержит установленные на общей оси карты с втулками, на удаленных от оси кромках которых выполнены по радиусу отбортовки. Отбортовки карт имеют одинаковое окружное направление и выполнены сплошными. Наружный радиус одной отбортовки равен или несколько меньше внутреннего радиуса другой отбортовки. Выполнение карт с одинаковым окружным направлением отбортовок упрощает установку петель в дверном разъеме, что повышает удобство пользования. Выполнение отбортовок сплошными увеличивает прочность и приводит к повышению надежности. 4 ил.

Изобретение относится к петлевым шарнирам с повышенной надежностью против взлома и может быть использовано для навешивания преимущественно металлических дверей и панелей на рамы.

Известна дверная петля, содержащая установленные на общей оси с головкой две карты с втулками, одна из которых имеет П-образную форму (SU 979609 А1, 07.12.1982).

Недостаток этой петли заключается в том, что она не обеспечивает соединение дверей и рам заподлицо, что ограничивает область ее применения.

Известна также дверная петля, содержащая шарнирно установленные на общей оси две карты с втулками, на удаленных от оси кромках которых выполнены по радиусу в разном окружном направлении отбортовки с прорезями (RU 2061825 С1, 10.06,1996).

Эта петля является наиболее близкой к изобретению по технической сущности и достигаемому эффекту.

Недостаток известной петли заключается в неудобстве пользования, поскольку для размещения отбортовок в каждой из соединяемых деталей необходимо выполнять соответствующие углубления, что на металлических деталях трудновыполнимо.

Кроме этого, известная петля имеет пониженную прочность отбортовок из-за наличия в них прорезей, что снижает надежность.

Технический результат, достигаемый при реализации данного изобретения, – повышение удобства пользования и надежности петли.

Указанный технический результат достигается тем, что в дверной петле, которая содержит шарнирно установленные на общей оси две карты с втулками, на удаленных от оси кромках которых выполнены по радиусу отбортовки, согласно изобретению отбортовки карт имеют одинаковое окружное направление и выполнены сплошными, при этом наружный радиус одной отбортовки равен или несколько меньше внутреннего радиуса другой отбортовки.

Выполнение отбортовок карт в одном и том же окружном направлении сокращает, в сравнении с прототипом, число выполняемых углублений в соединяемых деталях, которые необходимы для размещения отбортовок, что повышает удобство пользования.

Выполнение отбортовок сплошными, т.е. без прорезей, увеличивает их изгибную и контактную прочность, что повышает надежность,

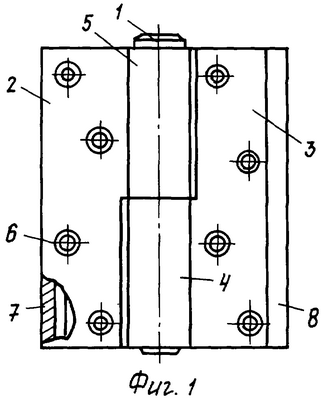

Дверная петля изображена на фиг.1, общий вид в разведенном положении; на фиг.2 – вид сверху на фиг.2; на фиг.3 – то же, в сомкнутом положении; на фиг.4 – общий вид в аксонометрии.

Петля содержит на общей оси 1 карты 2 и 3 с втулками 4, 5 и отверстиями 6 для крепежных винтов или сварных заклепок. На удаленных от оси 1 кромках карт 2, 3 выполнены по радиусу отбортовки 7, 8, которые имеют одинаковое окружное направление и сплошную форму.

Наружный радиус R₁ отбортовки 7 равен внутреннему радиусу R₂ отбортовки 8 или несколько меньше его, что обеспечивает свободное смыкание карт 2, 3. При установке петли карты 2, 3 присоединяются соответственно к двери 9 с впадиной 10 для размещения отбортовок и к раме 11 (фиг.3).

Работает дверная петля следующим образом.

При закрытии двери карты 2, 3 занимают параллельное положение, а их отбортовки 7, 8 входят в зацепление между собою (фиг.3) и удерживают дверь в рабочем положении при разрушении шарнира или несанкционированном снятии оси 1.

Так как данная петля обеспечивает размещение отбортовок в одном углублении соединяемых деталей, вместо двух в прототипе, и имеет в сомкнутом положении меньшие габариты, то удобство пользования повышается.

Сплошная форма отбортовок, вместо зубчатой в прототипе, увеличивает (при прочих равных условиях) в два раза их изгибную и контактную прочность, что повышает надежность.

Повышенная прочность данной петли позволяет также в ряде случае отказаться от применения в петлевых разъемах штырей, повышающих стойкость дверей в закрытом положении при взломах и пожарах, что дополнительно повышает удобство пользования.

Формула изобретения

Дверная петля, содержащая установленные на общей оси две карты с втулками, на удаленных от оси кромках которых выполнены по радиусу отбортовки, отличающаяся тем, что отбортовки карт имеют одинаковое окружное направление и выполнены сплошными, при этом наружный радиус одной отбортовки равен или несколько меньше внутреннего радиуса другой отбортовки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.07.2006

Извещение опубликовано: 20.05.2008 БИ: 14/2008
