(54) СПОСОБ ВОЗВЕДЕНИЯ ГИДРОЭНЕРГЕТИЧЕСКОГО СООРУЖЕНИЯ
(57) Реферат:
Изобретение относится к гидротехническому и гидроэнергетическому строительству и может быть использовано при строительстве водоподпорных сооружений, в том числе при чрезвычайных ситуациях с использованием кинематики потока для создания небольших мобильных гидроэлектростанций. Способ включает сборку в русле водотока гибкого флютбета, состоящего из гибкого понура и гибкой рисбермы, его закрепление русловыми анкерами к дну водотока. К гибкому понуру и гибкой рисберме прикрепляют жесткими связями водовыпускное устройство с установленным внутри гидроагрегатом, а затем на водовыпускном устройстве закрепляют связями водоподпорную оболочку совместно с вантовой системой, укрепляемой к береговым анкерным опорам, кроме того, водоподпорную оболочку прикрепляют к русловым анкерам системой гибких оттяжек. Изобретение повышает надежность защиты от чрезвычайных ситуаций, снижает экономические и трудовые затраты на возведение сооружения. 2 ил.
(56) (продолжение):
CLASS=”b560m”SU 669002 A, 25.06.1979. SU 528369 A, 27.09.1976. SU 588777 A, 17.07.1978. SU 628218 A, 01.09.1978. US 4014173 A, 29.03.1977.
Изобретение относится к гидротехническому и гидроэнергетическому строительству и может быть использовано при строительстве водоподпорных сооружений, в том числе при чрезвычайных ситуациях для создания небольших мобильных гидроэлектростанций.
Близким способом возведения является устройство подпорно-аэрационного регулирующего сооружения, способ включает сборку гибкого флютбета, состоящего из гибкого понура и гибкой рисбермы, подготовку траншеи, монтаж элементов и установку готового сооружения в русло [1].
Причинами, препятствующими получению требуемого технического результата, являются отсутствие дополнительных креплений для гидроэнергетического элемента и береговых анкерных опор.
Техническим результатом, достигаемым настоящим изобретением, является создание переносного гидроэнергетического комплекса для использования его при чрезвычайных ситуациях, электроснабжения небольших поселков и фермерских хозяйств.
Предлагаемое техническое решение позволит создать временный водохозяйственный узел с решением локального энергообеспечения, орошения, водоснабжения, рыборазведения, а также обеспечит локализацию распространения лесных пожаров.
На чертежах показано:

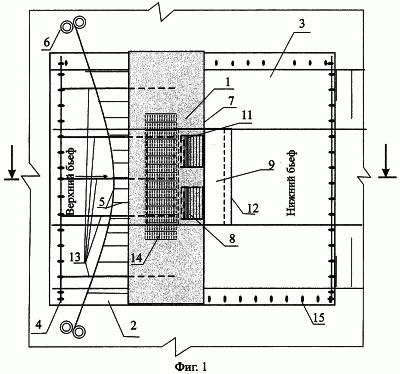

На фиг.1 общий вид сооружения.
На фиг.2 разрез по А-А на фиг.1.
Способ возведения гидроэнергетического сооружения включает сборку в русле водотока гибкого флютбета, состоящего из гибкого понура 1 и гибкой рисбермы 3, его закрепление русловыми анкерами 4 к дну водотока, отличающийся тем, что к гибкому понуру 2 и гибкой рисберме 3 прикрепляют жесткими связями 10 водовыпускное устройство 9 с установленным внутри гидроагрегатом 8, а затем на водовыпускном устройстве 9 закрепляют связями водоподпорную оболочку 1 совместно с вантовой системой 5, укрепляемой к береговым анкерным опорам 6, кроме того, водоподпорную оболочку 1 прикрепляют к русловым анкерам 4 системой гибких оттяжек 7 (фиг.1, 2).
Подпорно-регулирующее гидроэнергетическое сооружение монтируется следующим образом. В конце гибкого понура 2 устраивается траншея 15 для крепления русловых анкеров 4, а по периметру гибкого понура водовыпускного устройства предусмотрены связи 16 для крепления гибких связей 7 и русловых анкеров 4. В траншею 15 укладывается конец гибкого понура 2 и укрепляется русловыми анкерами 4 к дну водотока. К гибкому понуру 2 и гибкой рисберме 3 крепится с помощью жестких связей 10 водовыпускное устройство 9, включающее водовпускные отверстия 11 и водовыпускные отверстия 12, защищенные рыбозащитным устройством 14. Внутри водовыпускного устройства установлен гидроагрегат 8, укрепленный на оси вращения турбины гидроагрегата 13. Нижняя часть водоподпорной оболочки 1 крепится к водовыпускному устройству 8 связью 11. Затем производится монтаж водоподпорной оболочки 1 совместно с вантовой системой 5, укрепляемой к береговой анкерной опоре 6.
При необходимости данное сооружение может быть перенесено в другой подобный створ и использоваться многократно при чрезвычайных ситуациях.
Источники информации
1. Патент на изобретение РФ №2141552 С1, кл. Е 02 В 7/02, опубл. 20.11.1999.
Формула изобретения
Способ возведения гидроэнергетического сооружения, включающий сборку в русле водотока гибкого флютбета, состоящего из гибкого понура и гибкой рисбермы, его закрепление русловыми анкерами к дну водотока, отличающийся тем, что к гибкому понуру и гибкой рисберме прикрепляют жесткими связями водовыпускное устройство с установленным внутри гидроагрегатом, а затем на водовыпускном устройстве закрепляют связями водоподпорную оболочку совместно с вантовой системой, укрепляемой к береговым анкерным опорам, кроме того, водоподпорную оболочку прикрепляют к русловым анкерам системой гибких оттяжек.
