Патент на изобретение №2278920

(54) СПОСОБ ВОЗВЕДЕНИЯ ГИБКОГО ОТКОСНОГО КРЕПЛЕНИЯ

(57) Реферат:

Изобретение относится к гидротехническому строительству и может быть использовано в качестве берегоукрепительных конструкций в размываемых руслах рек, каналов и других сооружениях. Способ включает укладку плит, армированных проволокой по двум диагоналям с устройством проволочных выпусков, которые при монтаже соединяют между собой по четыре. Причем плиты укладывают на откосе с подогнутыми вверх проволочными выпусками, после чего четыре подогнутых вверх проволочных выпуска вставляют в четыре отверстия скручивающего устройства и вращением ручки последнего вокруг ее оси прочно соединяют их между собой. При этом гибкое откосное крепление в узлах закрепляют на откосе анкерами. Повышается эффективность и надежность защиты берегов русел рек и каналов от размыва и долговечность срока службы берегоукрепительного сооружения. 5 ил.

Изобретение относится к гидротехническому строительству и может быть использовано в качестве берегоукрепительных конструкций в размываемых руслах рек, каналов и других сооружениях.

Известен способ возведения гибкого откосного крепления [1], у которого на подготовленном основании откоса, уложенного в виде обратного гравийного или щебеночного фильтра, раскладываются внахлест рулоны плетеной сетки длинной стороной поперек направлению движения потока. Сетки соединяются между собой соединительной проволокой и образуют цельный ковер с фартуком или заглубленным основанием и закрепленный на откосе анкерами, забитыми нормально к поверхности откоса. Поверху плетеной сетки последовательно укладывается бетон или высокопрочный раствор, равномерно покрывающий ее, на который плотно укладываются износостойкие материалы.

Недостатки данного технического решения:

– конструкция и способ ее строительства достаточно сложны;

– низкая производительность труда;

– в зимний период времени при укладке монолитного бетона требуются дополнительные затраты.

Наиболее близким техническим решением является бетонное покрытие из сплошных плиток (шашек) [2]. Бетонные тюфяки соединяются шарнирами из железа диаметром 20-25 мм, в зависимости от конструкций замка.

Недостатки данного технического решения:

– жесткость конструкции крепления недостаточная, так как не удается осуществить жесткое соединение;

– в процессе эксплуатации кольцевые соединения под действием динамического воздействия водного потока истираются.

Цель изобретения – повышение эффективности и надежности защиты берегов русел рек и каналов от размыва и долговечности срока службы берегоукрепительного сооружения.

Поставленная цель достигается тем, что на откосе дамбы 1 (фиг.1) устраивается подготовка в виде отсыпки гравия толщиной 20-30 см, которая после тщательно планируется. На подготовку укладывается противосуффозионное устройство, в качестве которого в настоящее время обычно используют геотекстиль. Противосуффозионное устройство необходимо для того, чтобы предотвратить механическую суффозию из под гибкого откосного крепления. Сверху противосуффозионного устройства осуществляется монтаж гибкого откосного крепления (фиг.2, 4) с устройством фартука. Для этого на откосе плотно укладываются плиты с подогнутыми проволочными выпусками вверх. Далее четыре подогнутых вверх проволочных выпуска вставляются в отверстия скручивающего устройства (фиг.5) и вращением ручки вокруг оси прочно соединяются между собой. Такая скрутка плотно прижимает их друг к другу. Плиты заармированы проволокой (фиг.3) по диагоналям, что создает прочный цельный арматурный каркас на откосе после их соединения. Такая система армирования исключает разрушение плит при образовании в них трещин. Гибкое откосное крепление закрепляется на откосе с помощью анкеров.

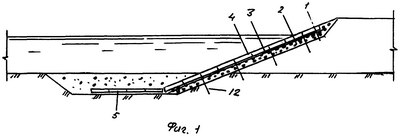

На фиг.1 изображено поперечное сечение дамбы с гибким откосным креплением, общий вид; на фиг.2 – вид сверху гибкого откосного крепления, общий вид; на фиг.3 – вид плиты с проволочными выпусками, аксонометрия; на фиг.4 – увеличенный фрагмент плиточного крепления, вид сверху; на фиг.5 – устройство для скручивания проволочных выпусков, общий вид.

На откосе дамбы 1 устраивается подготовка 2, на которую укладывается противосуффозионное устройство 3, а сверху – гибкое откосное крепление 4 с фартуком 5. Гибкое откосное крепление 4 состоит из плит 6, заармированных проволокой 7 и имеющих проволочные выпуски 8. Проволочные выпуски 8 скручиваются в узлах 9 специальным скручивающим устройством 10, имеющим для этого отверстия 11. Гибкое откосное крепление 4 закрепляется на откосе дамбы 1 в узлах 9 анкерами 12.

Способ возведения гибкого откосного крепления осуществляется следующим образом. На откосе дамбы 1 (фиг.1) устраивается подготовка 2 в виде отсыпки гравия толщиной 20-30 см. На подготовку 2 укладывается противосуффозионное устройство 3, в качестве которого в настоящее время обычно используют геотекстиль. Сверху противосуффозионного устройства 3 осуществляют монтаж гибкого откосного крепления 4 (фиг.2, 4) с устройством фартука 5. Для этого на откосе 1 укладываются плиты 6 с подогнутыми проволочными выпусками 8 вверх. Далее четыре подогнутых вверх проволочных выпуска 8 вставляются в отверстия 11 скручивающего устройства 10 (фиг.5) и вращением ручки вокруг оси прочно соединяются между собой. Плиты 6 заармированы проволокой 7 (фиг.3) по диагоналям, что создает прочный цельный арматурный каркас на откосе после их соединения. Такая система армирования исключает разрушение плит 6 при образовании в них трещин. Гибкое откосное крепление закрепляется на откосе с помощью анкеров 12.

Предлагаемый способ гибкого откосного крепления дешевле и надежнее в работе известных аналогичных технических решений. При этом долговечность этих сооружений в 1,5 – 2 раза больше, так как предусмотрено надежное крепление в узлах плит.

Источники информации

1. Патент Российской Федерации № 2238368, МКИ Е 02 D 17/20, Е 02 В 3/12. Способ возведения гибкого откосного крепления/ Ламердонов З.Г.; Заявл. 31.03.2003; опубл. 20.10.2004, Бюл. №29 (аналог).

2. Алтунин С.Т. Регулирование русел, М.: Сельхозгиз, 1956 г., с.112-113 (прототип).

Формула изобретения

Способ возведения гибкого откосного крепления, включающий укладку плит, армированных проволокой по двум диагоналям с устройством проволочных выпусков, которые при монтаже соединяют между собой по четыре, отличающийся тем, что плиты укладывают на откосе с подогнутыми вверх проволочными выпусками, после чего четыре подогнутых вверх проволочных выпуска вставляют в четыре отверстия скручивающего устройства и вращением ручки последнего вокруг ее оси прочно соединяют их между собой, при этом гибкое откосное крепление в узлах закрепляют на откосе анкерами.

РИСУНКИ
