Патент на изобретение №2278903

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2278903 (13) C2
(51) МПК

C22F1/047 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – действует

(21), (22) Заявка: 2004128396/02, 24.09.2004

(24) Дата начала отсчета срока действия патента:

24.09.2004

(46) Опубликовано: 27.06.2006

(56) Список документов, цитированных в отчете о
поиске:
JP 54061015 А, 17.05.1979. SU 1039980 А, 07.09.1983. SU 850729 А, 30.07.1981. GB 1485045 A, 08.09.1977. HARRIS S.J. et al. Controlling the formability and strength of Al-Mg-Si alloys, Aluminium Alloys, 1998, том 1, c.383-388.

Адрес для переписки:

123104, Москва, Б. Козихинский пер., 7, кв.9, В.В. Овчинникову

(72) Автор(ы):

Алексеев Вячеслав Владимирович (RU),
Грушко Ольга Евгеньевна (RU),
Овчинников Виктор Васильевич (RU),
Денисов Борис Семенович (RU),
Белоусов Владимир Викторович (RU)

(73) Патентообладатель(и):

Алексеев Вячеслав Владимирович (RU),
Грушко Ольга Евгеньевна (RU),
Овчинников Виктор Васильевич (RU),
Денисов Борис Семенович (RU),
Белоусов Владимир Викторович (RU)

(54) СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ЛИСТОВ И СВАРНЫХ СОЕДИНЕНИЙ СПЛАВОВ СИСТЕМЫ АЛЮМИНИЙ – МАГНИЙ – КРЕМНИЙ

(57) Реферат:

Изобретение относится к области металлургии, а именно к способам термической обработки листов и сварных соединений сплавов системы алюминий – магний – кремний. Способ включает закалку с температуры 525-530°C с охлаждением в воде и искусственное старение. Искусственное старение проводят при температуре 180-200°C со временем выдержки 1,0-3,5 часа. Техническим результатом изобретения является снижение длительности цикла термической обработки листов и деталей, полученных из них холодной штамповкой, а также их сварных соединений. 2 табл.

Изобретение относится к области металлургии, а именно к способам термической обработки листов и сварных соединений сплавов системы алюминий – магний – кремний.

Сплавы системы алюминий – магний – кремний используются в различных отраслях машиностроения для изготовления бортовых систем самолетов и корпусных деталей автомобилей.

Из отечественных сплавов системы алюминий – магний – кремний наиболее высокий уровень прочности и пластичности имеет сплав АВ. Из указанного сплава изготавливают листы толщиной 0,3-10,5 мм в трех состояниях: отожженном (сплав АВМ), закаленном и естественно состаренном (сплав АВТ), закаленном и искусственно состаренном (сплав АВТ1). Недостатком сплава АВ является сильно выраженная разнозернистость. Крупное зерно является причиной появления на деформированных участках детали шероховатой поверхности («апельсиновая корка»), которая портит внешний вид и может быть причиной разрывов металла при глубокой вытяжке (ГОСТ 21631-76. Листы из алюминия и алюминиевых сплавов). С уменьшением величины зерна (по сравнению с оптимальным размером) возрастает сопротивление деформированию, возрастает «пружинение» металла, существенно влияющее на точность размеров штампуемого изделия, повышается износ рабочих поверхностей штампа.

Известен способ термической обработки листов серийного сплава АВ системы алюминий – магний – кремний, позволяющий получать листы с регламентированным размером зерна 20-40 мкм и высокими показателями штампуемости (ТР 1.2.1647-2000 «Получение листов типа АВ с мелкозернистой рекристаллизованной структурой для холодной штамповки». Технологическая рекомендация. М.: ВИАМ. 2000. 14 с.). Упомянутый способ термической обработки позволяет получать штампованные изделия с высокой точностью их геометрических размеров и снизить износ рабочих поверхностей штампов. Однако для получения высоких прочностных свойств металла штампованных деталей необходимо проводить полную термическую обработку, включающую закалку и искусственное старение.

– предел прочности в – 345-350 МПа

– предел текучести 02 – 290-300 МПа

– относительное удлинение – 12,5-14,0%.

Существенным недостатком указанного способа термической обработки листов сплава типа АВ системы алюминий – магний – кремний является большая длительность цикла.

Технический результат заявляемого изобретения заключается в снижении длительности цикла термической обработки листов сплава типа АВ, деталей, полученных из них холодной штамповкой, и их сварных соединений, а также в совмещении операции искусственного старения с процессом сушки лакокрасочного покрытия. Это особенно важно при получении деталей сложной формы холодной штамповкой из листов в состоянии Т, когда они имеют наиболее высокие показатели технологичности.

Указанный технический результат достигается тем, что закалку листов сплавов системы алюминий – магний – кремний осуществляют с температуры 525-530°C с охлаждением в воде, а искусственное старение проводят при температуре 180-200°C с временем выдержки 1,0-3,5 часа.

При температуре искусственного старения менее 180°C для достижения необходимых значений механических свойств листов сплавов системы алюминий – магний – кремний и их сварных соединений время выдержки должно составлять 10-11 часов. Это затрудняет применение данного способа термической обработки в крупносерийном производстве и не позволяет совместить процесс искусственного старения с процессом сушки лакокрасочного покрытия.

Использование температуры нагрева при искусственном старении в пределах 180-200°C позволяет сократить длительность процесса до 1,0-3,5 часа. Механические свойства листов сплава АВ достигают показателей, получаемых при искусственном старении при температуре 170°C с временем выдержки 14-17 часов. Появляется возможность совмещения процесса искусственного старения с процессом сушки лакокрасочного покрытия.

Увеличение температуры искусственного старения выше 200°C сопровождается снижением механических свойств листов сплавов системы алюминий – магний – кремний при всех длительностях выдержки.

Заявляемый способ термической обработки был опробован на листах толщиной 1,5 мм сплава АВ системы алюминий – магний – кремний. Предварительно листы сплава АВ перед операциями холодной деформации и сварки подвергали закалке с температуры 525-530°C с охлаждением в холодной воде (температура воды 15-30°C).

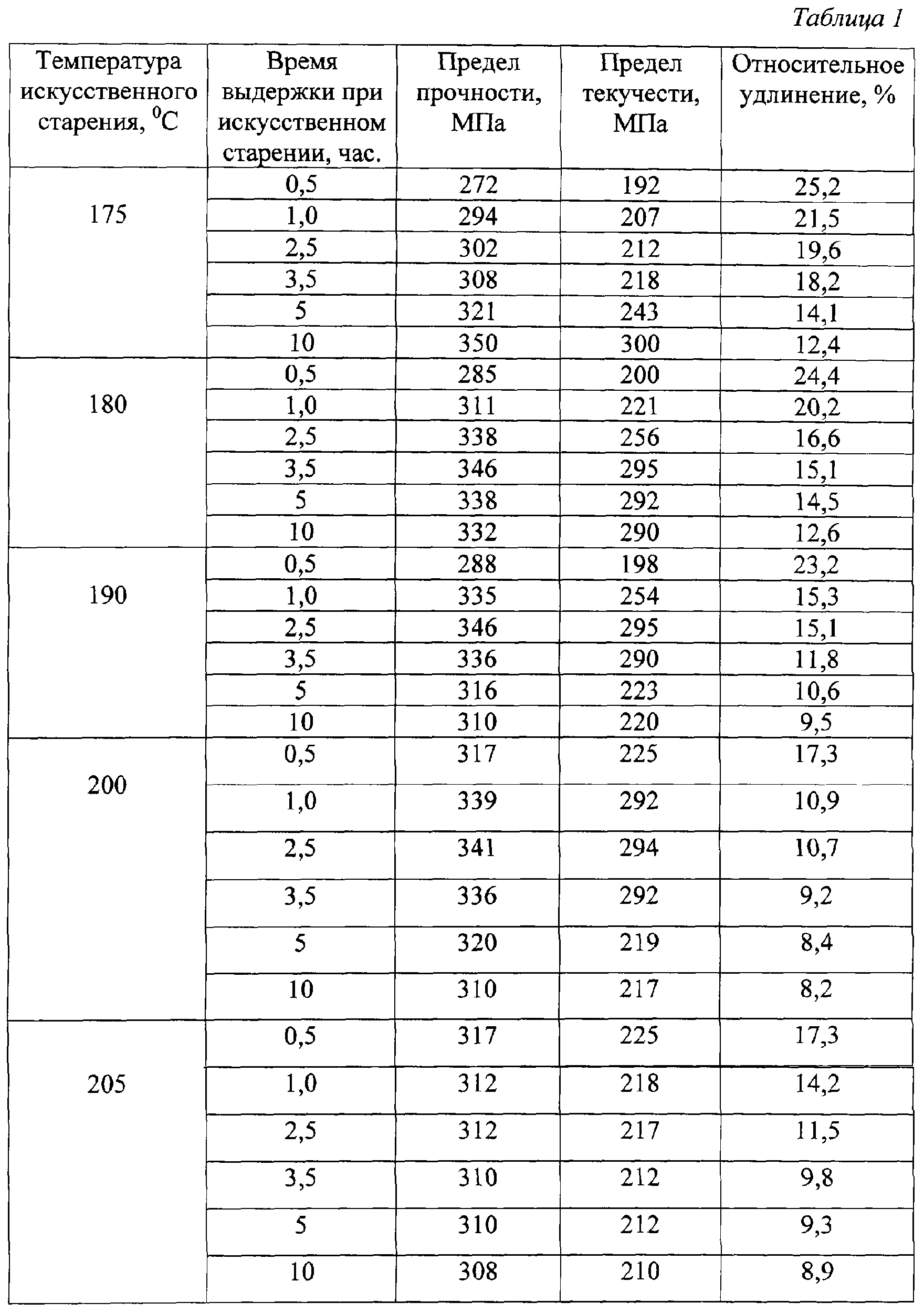

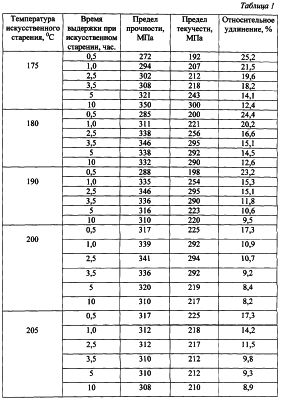

Влияние температуры нагрева и длительности выдержки в процессе искусственного старения на механические свойства исследуемых листов сплава АВ приведены в табл.1. Из представленных данных следует, что при температуре менее 180°C процесс искусственного старения листов сплава АВ имеет большую продолжительность. В диапазоне температур 180-200°C процесс искусственного старения листов сплава АВ протекает за 0,5-2,5 часа. В этом случае процесс искусственного старения может быть совмещен с операцией сушки лакокрасочного покрытия деталей. При температуре искусственного старения более 200°C при любом времени выдержки наблюдается явление перестаривания сплава, которое сопровождается резким снижением пластичности листов (относительного удлинения).

Заявляемый способ термической обработки может быть применен к сварным соединениям листов сплава АВ. В табл.2 представлены механические свойства сварных соединений листов сплава АВ после искусственного старения, проведенного после сварки по известному и заявляемому способам. До сварки листы были в закаленном состоянии.

Таблица 2
Способ сварки Присадочная проволока Режим искусственного старения после сварки Предел прочности, МПа Угол загиба, град. Место разрушения при испытаниях
АрДЭС Св.1217 нет 206 62 На расстоянии 5-7 мм от линии сплавления
170°C, 14 час. 284 32 По линии сплавления
190°C, 1,5 час. 282 34

Анализ данных табл.1 и 2 показывает, что при использовании заявляемого способа термической обработки можно получить адекватные свойства по сравнению с известным способом при времени выдержки в 6-9 раз меньше.

Формула изобретения

Способ термической обработки листов сплавов системы алюминий – магний – кремний и их сварных соединений, включающий закалку с температуры 525-530°C с охлаждением в воде и искусственное старение, отличающийся тем, что искусственное старение проводят при температуре 180-200°C со временем выдержки 1,0-3,5 ч.

Categories: BD_2278000-2278999
