Патент на изобретение №2278822

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2278822 (13) C1
(51) МПК

C02F1/40 (2006.01)
B01D21/24 (2006.01)
G05B11/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 28.12.2010 – может прекратить свое действие

(21), (22) Заявка: 2005112587/15, 26.04.2005

(24) Дата начала отсчета срока действия патента:

26.04.2005

(46) Опубликовано: 27.06.2006

(56) Список документов, цитированных в отчете о
поиске:
RU 2006248 C1, 30.01.1994. SU 1416443 A1, 15.08.1988. JP 2001-162274 А, 19.06.2001. СМИРНОВ Д.Н., Автоматическое регулирование процессов очистки сточных и природных вод, Москва, Стройиздат, 1974, с.206.

Адрес для переписки:

236000, г.Калининград, Советский пр., 1, Калининградский государственный технический университет, патентный отдел, пат. пов. Т.Н. Бакряшовой, рег. № 532

(72) Автор(ы):

Сердобинцев Станислав Павлович (RU),
Кондратьева Екатерина Вячеславовна (RU)

(73) Патентообладатель(и):

КАЛИНИНГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (RU)

(54) АВТОМАТИЗИРОВАННОЕ УСТРОЙСТВО ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ СТОЧНЫХ ВОД РЫБООБРАБАТЫВАЮЩЕГО ПРОИЗВОДСТВА

(57) Реферат:

Изобретение относится к области пищевой промышленности и может быть использовано для различных предприятий, например для предприятий рыбной промышленности, для предварительной очистки сточных вод от взвешенных веществ. Устройство для предварительной очистки сточных вод включает отстойную камеру и приемную воронку для всплывшей жиромассы. Приемная воронка для всплывшей жиромассы выполнена отдельно, связана с отстойной камерой приспособлением для слива жиромассы и снабжена системой регулирования уровня жиромассы. Верхняя часть отстойной камеры разделена вертикальными перегородками и снабжена крышкой со встроенным вентилятором и направляющими элементами в виде пластин для распределения воздушного потока, а также выходной трубой, выполненной в виде конуса и установленной к ней под углом. Кроме того, устройство снабжено шнеком, заключенным в перфорированный корпус и связанным с приемной воронкой и нижней частью отстойной камеры, а также оборудованным емкостями для сбора жидкой и обезвоженной фаз. При этом емкость для сбора жидкой фазы соединена через насос с верхней частью отстойной камеры. Кроме этого, устройство оснащено блоком управления, который по сигналам датчиков, замеряющих уровни сточной воды и осадка в отстойной камере, жиромассы в приемной воронке и жидкой фазы в емкости, осуществляет программное управление запорными приспособлениями и насосом. Технический результат: повышение качества предварительной очистки, уменьшение дополнительных затрат времени и ресурсов на промывку оборудования и утилизацию продуктов сточных вод рыбообрабатывающего производства. 2 ил.

Изобретение относится к области пищевой промышленности и может быть использовано для различных предприятий, например для предприятий рыбной промышленности, для предварительной очистки сточных вод от взвешенных веществ.

Известен вертикальный отстойник для очистки природных и сточных вод (патент РФ 2006248, С 02 F 1/40). Отстойник содержит резервуар, цилиндрическую полую перегородку, разделяющую резервуар на приемную и отстойную камеры, спиральную направляющую, приемную воронку, тангенциальный входной патрубок и кольцевой лоток для отвода осветленной воды. Перегородка выполнена с окнами для подачи жидкости в приемную камеру. Воронка выполнена со щелью с отбортовкой для приема плавающих веществ. Наружная стенка перегородки снабжена отверстием для слива плавающих веществ в воронку. Приемная камера снабжена сливной трубкой. В восходящем вращающемся потоке в полости плавающие вещества всплывают и образуют слой, который через отверстие сливается в воронку. Частично очищенная вода через окна переливается в камеру, где происходит дальнейшее разделение.

Данная установка имеет следующие недостатки:

– установка содержит цилиндрическую полую перегородку и спиральную направляющую, по которой движется сточная вода, неэффективную при очистке крупнодисперсных, жиро- и белковосодержащих сточных вод, из-за интенсивного засорения полости и спиральной направляющей грубодисперсными примесями и, как следствие, необходимости частого ее промывания;

– в установке не предусмотрены стабилизация уровня сточной воды в отстойной камере при залповых сбросах и механизм, способствующий направленному движению всплывших веществ, что приводит к нежелательному сбросу жидкости одновременно со всплывшими веществами;

– осадок, накапливаемый в отстойной камере и содержащий продукты переработки рыбного сырья, периодически выливается через трубопровод и имеет высокую влажность;

– установка не позволяет разделить осадок и жиромассу на продукты переработки рыбного сырья и жидкость, не предусматривает возможность доочистки этой жидкой фазы.

Изобретение решает задачу повышения качества предварительной очистки, уменьшения дополнительных затрат времени и ресурсов на промывку оборудования и утилизации продуктов сточных вод рыбообрабатывающего производства.

Для получения необходимого технического результата в устройстве для предварительной очистки сточной воды, включающем отстойную камеру и приемную воронку для всплывшей жиромассы, предлагается в отстойной камере установить регулятор уровня для стабилизации уровня сточной воды, в верхней части – две вертикальные перегородки, крышку со встроенным вентилятором и направляющими элементами в виде пластин, шнек для обезвоживания жиромассы и осадка, емкость для сбора обезвоженного осадка и жиромассы, емкость для сбора жидкой фазы, соединенную через насос с верхней частью отстойной камеры. Устройство снабжено датчиками, замеряющими уровни сточной воды и осадка в отстойной камере, жиромассы в приемной воронке и жидкой фазы в емкости. Блок управления, осуществляющий по сигналам датчиков программное управление задвижками и насосом. Приемную воронку для всплывшей жиромассы предлагается выполнить отдельно, связать с отстойной камерой приспособлением для слива жиромассы, снабдить системой регулирования уровня жиромассы и соединить трубопроводом со шнеком. Шнек предлагается заключить в перфорированный корпус и связать с нижней частью отстойной камеры, а выходную трубу для выпуска жидкости из отстойной камеры выполнить в форме конуса и установить под углом для уменьшения скорости забора воды на выходе из отстойника, что способствует осаждению взвешенных частиц.

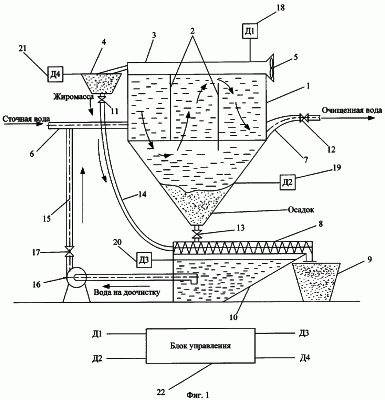

На прилагаемых графических материалах изображено: на фиг.1 – схема заявленной установки; на фиг.2 – вид сверху. На схемах приняты следующие обозначения: 1 – отстойная камера; 2 – вертикальные перегородки; 3 – крышка, соединенная с отстойной камерой патрубком; 4 – приемная воронка для сбора всплывших веществ; 5 – вентилятор; 6 – трубопровод для подвода стоков; 7 – трубопровод для отвода очищенной сточной воды; 8 – шнек для транспортировки и частичного обезвоживания жиромассы и осадка; 9 – емкость для сбора частично обезвоженного осадка и жиромассы; 10 – емкость для сбора жидкой фазы, вытекающей из шнека; 11, 12, 13 – задвижки; 14 – трубопровод для отвода жиромассы из приемной воронки в шнековое устройство; 15 – трубопровод для подачи жидкой фазы от емкости 10 в отстойную камеру 1; 16 – насос; 17 – обратный клапан, препятствующий сливу сточной воды в емкость 10; 18 – датчик уровня сточной воды; 19 – датчик раздела воды и осадка; 20 – датчик уровня жидкой фазы; 21 – датчик уровня жиромассы; 22 – блок управления; 23 – направляющие элементы.

Отстойник представляет собой емкость в форме параллелепипеда, верхняя часть которого разделена примерно на три части двумя внутренними вертикальными перегородками 2, через нижнюю кромку которой вода имеет возможность перетока из первой секции отстойника во вторую, а через верхнюю – из второй секции в третью. Верхняя часть отстойника закрыта крышкой 3, которая снабжена вентилятором 5 и направляющими элементами 23, представляющими собой две пластины, для равномерного распределения потоков воздуха по всей поверхности отстойной камеры, причем крышка вместе с отстойной камерой 1 образует замкнутую полость.

Установка работает следующим образом.

Загрязненные стоки по трубопроводу 6 поступают в отстойную камеру 1, где, проходя по лабиринту, образованному стенкой и двумя вертикальными перегородками 2, изменяют траекторию своего движения. Жидкость снижает скорость и частично освобождается от крупных частиц и взвешенных примесей, которые осаждаются на дне отстойной камеры 1 или всплывают, образуя слой жиромассы.

Всплывшие вещества под действием потока воздуха, созданного вентилятором 5, который подается между крышкой 3 и слоем жиромассы, направляются по патрубку в приемную воронку 4. Эффективность удаления плавающих веществ обеспечивается поддержанием постоянного уровня в отстойной камере с помощью датчика уровня 18 и блока управления 22. В качестве датчика уровня использован, например, гидростатический зонд глубины типа SG-25S.

Очищенная вода удаляется из отстойной камеры 1 через трубопровод 7. Для исключения образования вихревых потоков на выходе из отстойника труба для выпуска жидкости выполнена в форме конуса и установлена под углом, например, 45°, что уменьшает скорость забора воды на выходе из отстойника и способствует осаждению взвешенных частиц.

Жиромасса накапливается в приемной воронке 4. При полном заполнении приемной воронки жиромассой по сигналу датчика 21 блок управления 22 открывает задвижку 11 и жиромасса по трубопроводу 14 стекает в шнековое устройство 8. Степень заполнения приемной воронки жиромассой определяется по сигналу датчика уровня. В качестве датчика использован, например, датчик-реле РОС 101-371ОМ.

Осадок, полученный в результате очистки, накапливается в нижней суженной части отстойной камеры 1. При достижении осадком установленного уровня по сигналу датчика 19 блок управления 22 открывает задвижку 13 и осадок отводится в шнековое устройство 8. Степень заполнения отстойной камеры осадком определяется по сигналу датчика раздела жидкой фазы и осадка. В качестве датчика раздела использован, например, датчик-реле РОС 101-362ИОМ.

Частично обезвоженные отходы с помощью шнека 8 транспортируются в емкость 9. Жидкость, вытекающая через отверстия в перфорированном корпусе шнека 8, полученная в результате обработки жиромассы и осадка, накапливается в емкости 10. При полном заполнении емкости 10 жидкой фазой по сигналу датчика 20 и блока управления 22 включается насос 16 на время, необходимое для подачи жидкой фазы из емкости 10 по трубопроводу 15 в отстойную камеру 1 на доочистку, причем скорость подачи этой жидкости согласована с производительностью отстойника. Степень заполнения емкости для сбора жидкой фазы определяется по сигналу датчика уровня. В качестве датчика уровня использован, например, гидростатический зонд глубины типа SG-25S.

Формула изобретения

Автоматизированное устройство для предварительной очистки сточных вод рыбообрабатывающего производства, включающее отстойную камеру и приемную воронку для всплывшей жиромассы, отличающееся тем, что приемная воронка выполнена отдельно, связана с отстойной камерой приспособлением для слива жиромассы и снабжена системой регулирования уровня жиромассы, верхняя часть отстойной камеры разделена вертикальными перегородками и снабжена крышкой со встроенным вентилятором и направляющими элементами в виде пластин для распределения воздушного потока, а также выходной трубой, выполненной в форме конуса и установленной к ней под углом, кроме того, устройство снабжено шнеком, заключенным в перфорированный корпус и связанным с приемной воронкой и нижней частью отстойной камеры, а также оборудованным емкостями для сбора жидкой и обезвоженной фаз, при этом емкость для сбора жидкой фазы соединена через насос с верхней частью отстойной камеры, кроме этого, устройство оснащено блоком управления, который по сигналам датчиков, замеряющих уровни сточной воды и осадка в отстойной камере, жиромассы в приемной воронке и жидкой фазы в емкости, осуществляет программное управление запорными приспособлениями и насосом.

РИСУНКИ
