Патент на изобретение №2278774

(54) СПОСОБ ИЗГОТОВЛЕНИЯ АБРАЗИВНОГО ИНСТРУМЕНТА

(57) Реферат:

Изобретение относится к области абразивной обработки и может быть использовано при изготовлении абразивного инструмента, в частности кольцевых сверл, предназначенного для работы в твердых материалах типа сапфира, кремния и т.д. Изготавливают абразивный инструмент, содержащий основу с крепежной и рабочей частями и абразивосодержащую матрицу. Перед изготовлением абразивосодержащей матрицы производят внедрение абразивных зерен в рабочую часть основы. При износе торцовой части абразивосодержащей матрицы в работу вступают абразивные зерна, внедренные в рабочую часть основы, в результате увеличивается стойкость и работоспособность инструмента. 1 з.п. ф-лы, 1 ил.

Предложение относится к области изготовления абразивного инструмента, предназначенного для работы в твердых материалах типа сапфира, кремния и так далее, в том числе к кольцевым сверлам.

Известен способ изготовления абразивного инструмента, содержащего основу с крепежной и рабочей частями и абразивосодержащую матрицу [1].

Однако абразивный инструмент, изготовленный по этому способу, является недостаточно долговечным.

Технический результат, на достижение которого направлено данное техническое решение, заключается в увеличении стойкости и работоспособности инструмента.

Указанный результат достигается тем, что в способе изготовления абразивного инструмента, содержащего основу с крепежной и рабочей частями и абразивосодержащую матрицу, перед изготовлением абразивосодержащей матрицы в рабочую часть основы производят внедрение абразивных зерен. Для изготовления абразивных матриц и внедрения абразивных зерен могут быть выбраны абразивные зерна разного размера.

По данному способу может быть изготовлен различный инструмент, например кольцевые сверла, фрезы, отрезной инструмент.

В качестве примера описывается способ изготовления кольцевого сверла.

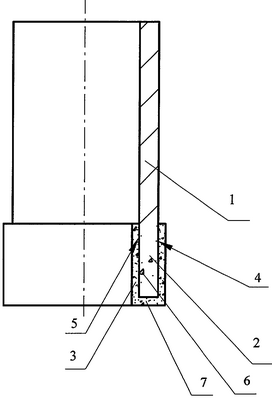

На чертеже представлен абразивный инструмент.

Абразивный инструмент содержит основу с крепежной 1 и рабочей 2 частями и абразивосодержащую матрицу 3.

Сущность способа заключается в том, что перед изготовлением абразивосодержащей матрицы во внешнюю 4 и внутреннюю 5 поверхности рабочей части 2 основы производят внедрение абразивных зерен 6. Для изготовления абразивных матриц и внедрения абразивных зерен могут быть выбраны абразивные зерна разного размера. В качестве абразивных зерен могут быть использованы как алмазы, так и другие зерна сверхтвердых материалов. Абразивосодержащую матрицу можно изготавливать, например, методами спекания или гальваностегии с добавлением в электролит металлизированного или гранулированного порошка абразива.

При работе инструмента, изготовленного по этому способу, после износа торцевой части 7 абразивосодержащей матрицы начинают работать абразивные зерна, внедренные в рабочую часть основы. Ввиду того что рабочая часть основы имеет относительно небольшую толщину, то абразивные зерна внедряются практически на всю толщину рабочей части основы и абразивный инструмент работает, пока не износится вся абразивосодержащая матрица.

За счет этого происходит значительное повышение долговечность инструмента.

Таким образом, данное техническое решение позволит:

– увеличить стойкость инструмента;

– повысить его работоспособность.

Источник информации

1. Патент США №4610579, МКИ В 23 В 51/04, 1989.

Формула изобретения

1. Способ изготовления абразивного инструмента, содержащего основу с крепежной и рабочей частями и абразивосодержащую матрицу, отличающийся тем, что перед изготовлением абразивосодержащей матрицы производят внедрение абразивных зерен в рабочую часть основы.

2. Способ изготовления абразивного инструмента по п.1, отличающийся тем, что для изготовления абразивосодержащей матрицы и внедрения абразивных зерен выбирают абразивные зерна разного размера.

РИСУНКИ
