Патент на изобретение №2278750
|
||||||||||||||||||||||||||
(54) СПОСОБ ПРОИЗВОДСТВА ГОРЯЧЕКАТАНЫХ ПЕРЕДЕЛЬНЫХ ТРУБ БОЛЬШОГО И СРЕДНЕГО ДИАМЕТРОВ ИЗ ТРУДНОДЕФОРМИРУЕМЫХ МАРОК СТАЛИ И СПЛАВОВ НА ТРУБОПРОКАТНЫХ УСТАНОВКАХ С ПИЛИГРИМОВЫМИ СТАНАМИ
(57) Реферат:
Изобретение относится к трубопрокатному производству, а именно к способу производства горячекатаных по ГОСТ 9940 и передельных труб большого и среднего диаметров из коррозионностойких труднодеформируемых марок стали и сплавов, и может быть использовано при производстве их на трубопрокатных установках с пилигримовыми станами. Способ включает обточку слитков ЭШП и кованых заготовок, сверловку центрального отверстия диаметром 100±5 мм, нагрев их до температуры пластичности, прошивку с последующей раскаткой в стане косой прокатки в гильзы и прокатку гильз на пилигримовом стане в горячекатаные передельные трубы с уменьшенной пилигримовой головкой и относительно толстой стенкой с использованием для докатки пилигримовых головок подкладных углеродистых колец, при этом первую прошивку слитков ЭШП и кованых заготовок в стане косой прокатки производят донным концом вперед, а вторую прошивку-раскатку – усадочным концом вперед, прокатку труб на пилигримовом стане производят из гильз с отношением D/S=6,5-8,0 с вытяжкой
Изобретение относится к трубопрокатному производству, а именно к способу производства горячекатаных по ГОСТ 9940 и передельных труб большого и среднего диаметров из коррозионностойких труднодеформируемых марок стали и сплавов, и может быть использовано при производстве их на трубопрокатных установках с пилигримовыми станами. В практике трубного производства известен способ изготовления передельных труб большого и среднего диаметров на трубопрокатных установках с пилигримовыми станами из сталей марок 08Х18Н12Т, 08Х10Н20Т2, включающий нагрев полых (центробежнолитых) заготовок и их прокатку на пилигримовом стане (ТИ 158-Тр.ТБ1-63-98. “Изготовление бесшовных горячекатаных труб из стали марки 08Х18Н12Т для химического машиностроения по ТУ14-3-743-78”. ТИ 158 Тр.ТБ1-6-94. “Изготовление труб из стали марок 08Х10Н20Т2 и 08Х10Н16Т2 для выдвижных систем по ТУ 14-3-1564-88”). Недостатком указанного способа является использование полой центробежнолитой заготовки низкого качества ввиду отсутствия технологии прошивки на станах поперечно-винтовой прокатки заготовок диаметром более 500 мм с высоким содержанием Cr и Ni, а также из-за малой мощности привода прошивного стана. При прошивке заготовок диаметром более 500 мм из коррозионностойких труднодеформируемых марок стали и сплавов из-за повышенных деформаций под воздействием растягивающих напряжений возникают трещины и разрывы на гильзах, что приводит к браку и не дает возможности дальнейшего их передела, а также из-за повышенных нагрузок при прошивке к остановке двигателя прошивного стана и прекращению процесса. В трубопрокатном производстве известен способ прокатки передельных труб на установках с пилигримовыми станами из коррозионностойких труднодеформируемых марок стали и сплавов типа 20Х25Н25ТЮ-Ш размером 325×40 мм для изготовления водоохлаждаемых печных роликов размером 295×22×2750 мм и жаростойких труб размером 325×12 по ГОСТ мм из стали марки 06ХН28 МДТ (ЭИ-943), включающий сверловку и расточку слитков размером 460×1600 мм на диаметр 275 и 325 +5/-0 мм, нагрев их до температуры пластичности, прокатку в пилигримовом стане в трубы размером 325×40 и 325×25 мм с последующей обточкой и расточкой на трубы с заданными геометрическими размерами (Протокол №1031 согласования условий поставки труб из сталей марок 20Х25Н25ТЮ-Ш и 06ХН28МДТ от 14.12.2000г. и письмо-указание на опытно-промышленные прокатки передельных труб размером 325×40 и 335×25 мм). Недостатком данного способа является использование расточенных слитков-гильз с внутренним диаметром больше диаметра дорна на 25-35 мм, т.к. при меньшем зазоре на внутренней поверхности труб образуются дефекты в виде рванин, затяжки дорен, даже с повышенной конусностью, а это, в свою очередь, приводит к повышенному расходу дорогостоящего металла. Наиболее близким техническим решением является способ производства труб из труднодеформируемых марок стали (Патент №2175899, Кл. 7 В 21 В 21/00), включающий посад заготовок из труднодеформируемых марок стали и сплавов диаметром 380-500 мм в нагревательные печи, выдержку при температуре 500-550°С в течение 70-95 минут в зависимости от диаметра, после чего нагрев до температуры 1120-1140°С со скоростью 1,4-1,5 град./мин, прошивку заготовок (слитков ЭШП) в гильзы размер в размер по диаметру при скорости вращения рабочих валков 25-40 об./мин на оправке диаметром, обеспечивающим редуцирование на пилигримовом стане не менее 25 мм. Недостатком данного способа является невозможность прошивки на станах косой прокатки гильз из труднодеформируемых марок стали и сплавов на оправке более 250 мм, т.к. из-за повышенных нагрузок двигатель прошивного стана останавливается (отключается). Из гильз размером 460×265 мм, прошитых на оправке диаметром 250 мм, можно прокатать трубы диаметром 273 мм с минимальной толщиной стенки 16-17 мм, а трубы диаметром 325 мм только со стенкой более 40 мм, т.к. процесс прокатки на пилигримовом стане должен производиться на дорнах не более 239/240 мм. Процесс производства труб диаметром более 325 мм (377-500) мм по данному способу невозможен. Задачей предложенного способа производства горячекатаных передельных труб большого и среднего диаметров из труднодеформируемых марок стали и сплавов на трубопрокатных установках с пилигримовыми станами из заготовок и слитков ЭШП является получение качественных труб по ГОСТ 9940, передельных труб диаметром до 500 мм, повышение производительности станов и снижение расходного коэффициента металла при переделе заготовка (слиток ЭШП) – труба по ГОСТ 9940, слиток ЭШП – передельная труба под ХПТ для изготовления труб по ГОСТ 9941 или под механическую обработку (обточку и расточку) по техническим условиям. Технический результат достигается тем, что в известном способе производства горячекатаных передельных труб большого и среднего диаметров из труднодеформируемых 3 марок стали и сплавов на трубопрокатных установках с пилигримовыми станами, включающем обточку слитков ЭШП и кованых заготовок, сверление центрального отверстия диаметром 100±5 мм, нагрев их до температуры пластичности, прошивку с последующей раскатной в стане косой прокатки в гильзы и прокатку гильз на пилигримовом стане в горячекатаные передельные трубы с уменьшенной пилигримовой головкой и относительно толстой стенкой с использованием для докатки пилигримовых головок подкладных углеродистых колец, первую прошивку слитков ЭШП и кованых заготовок в стане косой прокатки производят донным концом вперед, а вторую прошивку-раскатку – усадочным концом вперед, прокатку труб на пилигримовом стане производят из гильз с отношением диаметра к толщине стенки D/S=6,5-8,0 с вытяжкой Сущность способа заключается в том, что с целью снижения кривизны передних концов гильз после раскатки, а следовательно, исключения повторных нагревов и повышенной разностенности передельных труб на пилигримовом стане, первую прошивку слитков ЭШП и кованых заготовок в стане косой прокатки производят донным концом вперед, а вторую прошивку-раскатку – усадочным концом вперед, т.к. скручивание при раскатке в противоположную сторону приведет к снижению кривизны, а не к увеличению, как при существующем способе, с целью снижения нагрузки на привод и валки пилигримового стана прокатку труб производят из гильз с отношением диаметра к толщине стенки D/S=6,5-8,0 с вытяжкой Сравнительный анализ с прототипом показал, что заявляемый способ производства горячекатаных передельных труб большого и среднего диаметров из труднодеформируемых марок стали и сплавов на трубопрокатных установках с пилигримовыми станами отличается тем, что первую прошивку слитков ЭШП и кованых заготовок в стане косой прокатки производят донным концом вперед, а вторую прошивку-раскатку усадочным концом вперед, прокатку труб на пилигримовом стане производят из гильз с отношением диаметра к толщине стенки D/S=6,5-8,0 с вытяжкой Таким образом, заявляемый способ соответствует критерию “изобретательский уровень”. Сравнение заявляемого решения (способа) не только с прототипом, но и с другими техническими решениями в данной области техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии условию патентноспособности “изобретательский уровень”. Способ опробован на трубопрокатной установке с пилигримовыми станами 8-16″ ОАО “ЧТПЗ” при прокатке передельных труб размером 426×26 мм из стали марки 12Х18Н10Т и 483×29 мм из стали марки 10Х17Н13М2Т. Сравнительные данные по прошивке слитков ЭШП и прокатке горячекатаных передельных труб из труднодеформируемых марок сталей 12Х18Н10Т и 10Х17Н13М2Т на ТПА 8-16″ ОАО “ЧТПЗ” с пилигримовыми станами по существующей и предлагаемой технологиям приведены в таблице. Из таблицы видно, что в производство было задано 10 слитков ЭШП размером 490×12×1600 мм стали марки 08Х18Н12Т и 10 слитков стали марки 10Х17Н13М2Т размером 585×120×1600 мм. По пять слитков каждой марки стали были прокатаны по существующей технологии в передельные трубы размером 426×26 и 483×29 мм, а по пять слитков в трубы данного размера по предлагаемой технологии. Прокатка труб размером 426×26 мм из стали 08Х18Н10Т по существующей технологии производилась с параметрами: нагрев слитков ЭШП размером 490×120×1600 мм до температуры 1220-1250°С, первая прошивка донньм концом вперед на оправке диаметром 275 мм в гильзы размером 520х290х2570 мм с вытяжкой Использование предлагаемого способа позволило освоить производство качественных горячекатаных передельных труб большого и среднего диаметров из труднодеформируемых марок стали и сплавов на трубопрокатном агрегате 8-16″ с пилигримовыми станами, значительно снизить расходный коэффициент металла при переделе слиток ЭШП – горячекатаная труба, повысить производительность пилигримового стана за счет исключения дополнительного подогрева кривых гильз, а следовательно, снизить стоимость труб по ГОСТ 9940 и передельных труб под ХПТ по ГОСТ 9941.
Формула изобретения

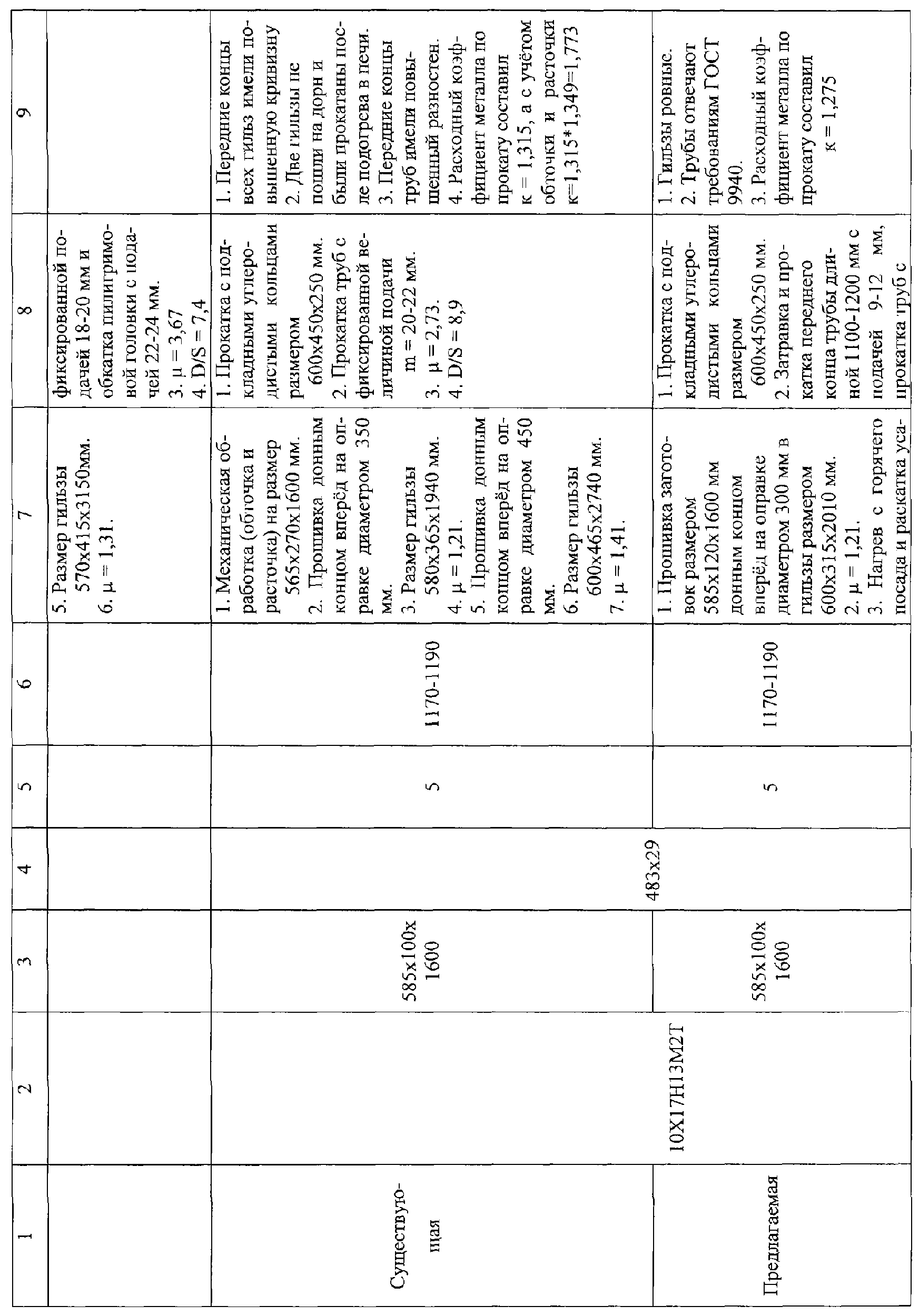

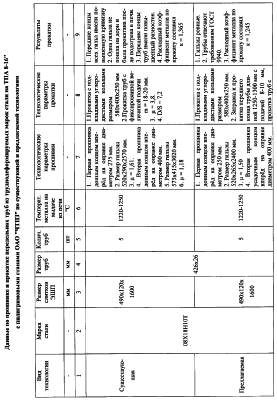

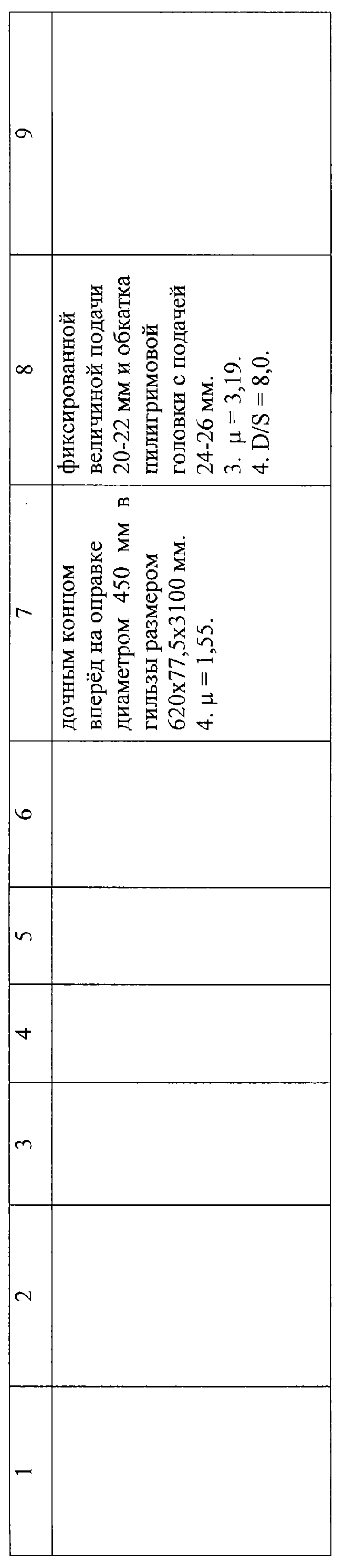

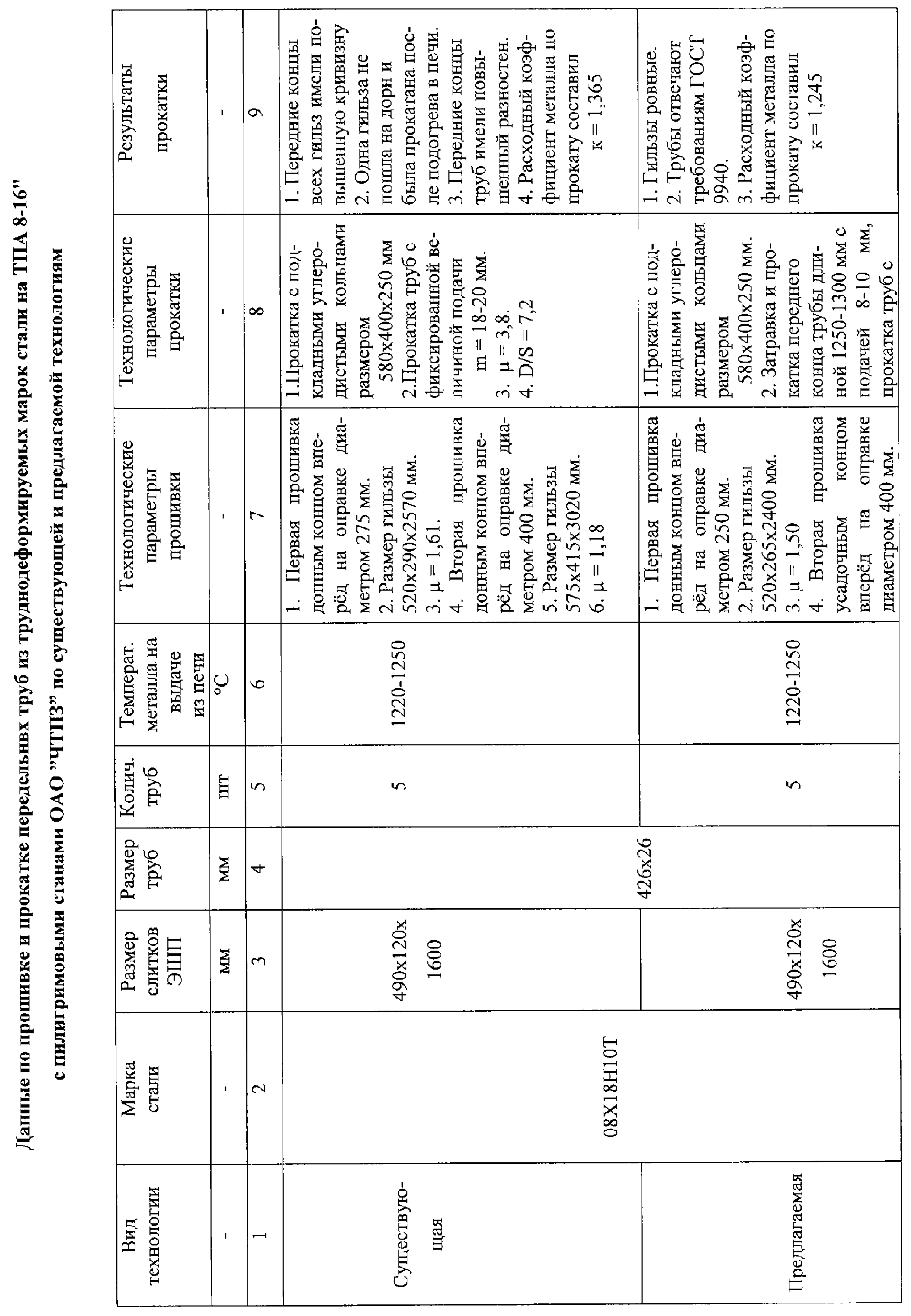

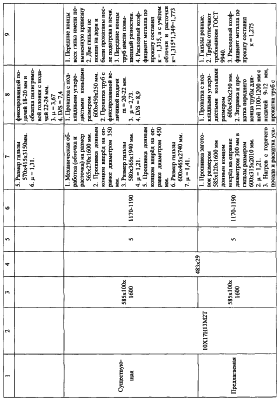

1. Способ производства горячекатаных передельных труб большого и среднего диаметров из труднодеформируемых марок стали и сплавов на трубопрокатных установках с пилигримовыми станами, включающий обточку слитков ЭШП и кованых заготовок, сверловку центрального отверстия диаметром (100±5) мм, нагрев их до температуры пластичности, прошивку с последующей раскаткой в стане косой прокатки в гильзы и прокатку гильз на пилигримовом стане в горячекатаные передельные трубы с уменьшенной пилигримовой головкой и относительно толстой стенкой с использованием для докатки пилигримовых головок подкладных углеродистых колец, при этом первую прошивку слитков ЭШП и кованых заготовок в стане косой прокатки производят донным концом вперед, а вторую прошивку-раскатку усадочным концом вперед. 2. Способ по п.1, отличающийся тем, что прокатку труб на пилигримовом стане производят из гильз с отношением диаметра к толщине стенки D/S=6,5-8,0 с вытяжкой 3. Способ по п.1, отличающийся тем, что затравку на пилигримовом стане ведут с величиной подачи, равной 0,4-0,6 величины подачи установившегося процесса прокатки, на длине трубы, равной пути отката подающего аппарата, а обкатку-докатку пилигримовой головки на концевом участке гильзы 200-300 мм до начала обкатки подкладного углеродистого кольца с величиной подачи 1,1-1,3.
|
||||||||||||||||||||||||||
4,5, а затравку на пилигримовом стане ведут с величиной подачи, равной 0,4-0,6 величины подачи установившегося процесса прокатки, на длине трубы, равной пути отката подающего аппарата, а обкатку-докатку пилигримовой головки – на концевом участке гильзы 200-300 мм до начала обкатки подкладного углеродистого кольца, с величиной подачи 1,1-1,3. Изобретение обеспечивает производство качественных горячекатаных передельных труб большого и среднего диаметров из труднодеформируемых марок стали и сплавов на трубопрокатных агрегатах с пилигримовыми станами, снижает расходный коэффициент металла при переделе слиток ЭШП – горячекатаная труба, повышает производительность пилигримового стана за счет исключения дополнительного подогрева кривых гильз, а следовательно, снижает стоимость труб по ГОСТ 9940 и передельных труб под ХПТ по ГОСТ 9941. 2 з.п. ф-лы, 1 табл.
