Патент на изобретение №2278712

(54) УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПОЖАРОВ

(57) Реферат:

Изобретение относится к устройствам для борьбы с пожарами и может быть использовано при тушении пожаров на лесных массивах. Изобретение направлено на повышение эффективности и уменьшение затрат при тушении пожаров. Данный технический результат достигается путем тушения пожаров при помощи устройства, выполненного в виде проходящего через дирижабль и прикрепленного к нему гофрированного составного рукава, нижний конец которого расположен над фронтом пожара, а верхний конец вытянут над дирижаблем подъемными шарами. Внутри рукава в месте его прохода через дирижабль установлен вентилятор, всасывающий горячий воздух из нижнего конца рукава и подающий его в верхний конец, при этом длина рукава должна быть достаточной для того, чтобы его верхний конец находился в слоях атмосферы с отрицательной температурой воздуха. Для удобства его доставки к местам возгорания рукав выполнен секционным и складывающимся, при этом рукав снабжен системой тросов и армирован жесткими кольцами. 3 з.п. ф-лы, 2 ил.

Изобретение относится к средствам борьбы с пожарами и может быть использовано при тушении пожаров на лесных массивах.

Известно техническое решение (см. Арцыбашев Е.С. Лесные пожары и борьба с ними. М.: Лесная промышленность, 1974, 146 с.), заключающееся в тушении пожаров водой.

Недостатком решения является его дороговизна, т.к. воду к пожару приходится подвозить транспортными средствами.

Сущность изобретения заключается в разработке более простого и безопасного устройства для тушения пожара с использованием влаги, содержащейся в атмосфере.

Технический результат, получаемый при осуществлении изобретения, заключается в повышении эффективности и уменьшении затрат при тушении пожаров.

Существенные признаки, характеризующие изобретение.

Устройство для тушения пожаров, выполненное в виде проходящего через дирижабль и прикрепленного к нему гофрированного составного рукава, нижний конец которого расположен над фронтом пожара, а верхний конец вытянут над дирижаблем подъемными шарами, внутри рукава в месте его прохода через дирижабль установлен вентилятор, всасывающий горячий воздух из нижнего конца рукава и подающий его в верхний конец, при этом длина рукава должна быть достаточной для того, чтобы его верхний конец находился в слоях атмосферы с отрицательной температурой воздуха, рукав выполнен секционным и складывающимся, при этом он снабжен системой тросов и армирован жесткими кольцами, нижняя часть дирижабля и боковая поверхность имеют защитный экран, предохраняющий его от контакта с горячим воздухом, а материал, из которого выполнен рукав, обладает теплоизоляционными и термостойкими свойствами.

Общеизвестно, что при смешивании теплых и холодных потоков воздуха происходит конденсация находящихся в них паров воды. При достаточной степени плотности конденсата это приводит к выпадению атмосферных осадков.

Изобретение поясняется чертежами.

Предлагаемое устройство включает в себя дирижабль 1; гофрированный составной рукав 2; подъемные шары 3; вентилятор 4 (см. фиг.1, 2); составные секции 5 и 6 нижней части рукава (см. фиг.2), армирующие кольца 7, систему тросов 8 и защитный экран 9 (см. фиг.1, 2).

Устройство работает следующим образом.

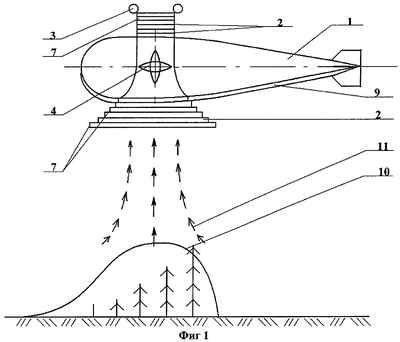

К фронту лесного пожара 10 подходит дирижабль 1 на определенной высоте (см. фиг.1). Если длина верхней части рукава (секция 5) нижней части недостаточна для доставки горячего воздуха в слои атмосферы с отрицательной температурой воздуха (это предварительно рассчитывается по данным метеоразведки), то к секции 5 присоединяют секции 6 и т.д. (см. фиг.2), предварительно доставленные к очагу пожара (на фиг.2 показаны только секции 5 и 6), затем раскрепляют тросы 8. В результате нижняя часть рукава распрямится за счет его сил тяжести, а верхняя – за счет подъемной силы шаров 3 (см. фиг.2). После зависания дирижабля над фронтом пожара включают вентилятор 4, который начинает всасывать горячий воздух 11 и подавать его к верхнему концу рукава, который расположен в слоях атмосферы с отрицательной температурой воздуха (см. фиг.2). Смешение горячего и холодного воздуха приведет к появлению области конденсации 12 и выпадению осадков 13 (см. фиг.2). Локальное выпадение осадков, ориентированное на фронт огня 10, приведет к тушению пожара в этом месте.

Борожирование дирижабля вдоль фронта пожара приведет к достижению заявленного технического результата.

Теплоизоляционные свойства материала рукава уменьшат тепловой обмен между горячим воздухом в рукаве и окружающим его воздухом, а термостойкость материала рукава (его можно изготовить на асбестной основе) и защитный экран увеличат срок эксплуатации устройства.

При необходимости тушения пожара в другом месте систему тросов 8 натягивают, устройство возвращают в исходное положение (см. фиг.1), после чего его перемещают к следующему очагу пожара.

Если слои холодного воздуха находятся на высоте, не доступной для предложенного устройства, то оно может включать каскад дирижаблей, расположенных на одной вертикали и соединенных между собой рукавами.

Формула изобретения

1. Устройство для тушения пожаров, выполненное в виде проходящего через дирижабль и прикрепленного к нему гофрированного составного рукава, нижний конец которого расположен над фронтом пожара, а верхний конец вытянут над дирижаблем подъемными шарами, внутри рукава в месте его прохода через дирижабль установлен вентилятор, всасывающий горячий воздух из нижнего конца рукава и подающий его в верхний конец, при этом длина рукава должна быть достаточной для того, чтобы его верхний конец находился в слоях атмосферы с отрицательной температурой воздуха.

2. Устройство по п.1, отличающееся тем, что рукав выполнен секционным и складывающимся, при этом рукав снабжен системой тросов и армирован жесткими кольцами.

3. Устройство по п.1, отличающееся тем, что нижняя часть дирижабля и его боковая поверхность имеют защитный экран, предохраняющий его от контакта с горячим воздухом.

4. Устройство по п.1, отличающееся тем, что материал, из которого выполнен рукав, обладает теплоизоляционными и термостойкими свойствами.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 12.01.2007

Извещение опубликовано: 27.08.2008 БИ: 24/2008
