Патент на изобретение №2278375

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ВИХРЕТОКОВОГО ПРЕОБРАЗОВАТЕЛЯ

(57) Реферат:

Изобретение относится к области технологии приборостроения, в частности к изготовлению вихретоковых преобразователей, работающих в среде воздуха при высоких температурах. Сущность: изготавливают керамический каркас. На нем нарезают в поперечном сечении две окружные проточки: первая вблизи рабочего торца каркаса, вторая на расстоянии от первой вдоль оси каркаса не менее его диаметра для размещения измерительной и компенсационной катушек индуктивности. Между первой и второй проточками выполняют, по крайней мере, две дополнительные окружные проточки. На наружные поверхности катушек наносят покрытия заподлицо с образующей поверхностью каркаса из материала, идентичного по свойствам материалу каркаса. Каркас и покрытия выполняют пористыми. На образующей поверхности каркаса и покрытий, исключая поверхность рабочего торца каркаса, выполняют продольные каналы. Для выполнения всех элементов конструкции преобразователя выбирают термостойкие материалы. Каркасный узел помещают в полость экранирующего корпуса. Микропоры каркаса и покрытий совместно с дополнительными проточками и каналами образуют дренажные протоки, которые постоянно прокачивают инертным газом в процессе эксплуатации преобразователя. Технический результат: расширение температурного диапазона эксплуатации преобразователя и повышение его эксплуатационного ресурса. 2 ил.

Изобретение относится к области технологии приборостроения, в частности к изготовлению вихретоковых преобразователей перемещения, зазора, работающих в среде воздуха при высоких температурах, которые могут быть использованы в авиастроении, ракетостроении, при стендовой отработке двигателей энерготехнических установок.

Известны вихретоковые преобразователи, при изготовлении которых на каркас наматывают измерительную и компенсационную катушки индуктивности с последующей сборкой конструкции (например, авторское свидетельство СССР №1104406, 23.07.1984). Для работы при высоких температурах элементы преобразователя выполняют из термостойких материалов, а в процессе эксплуатации внутренняя полость преобразователя обливается, например, холодной водой. Это обеспечивает длительную работу преобразователя в среде воздуха при температуре от 20 до +220°С. Однако при более высокой температуре элементы, например обмоточные провода катушек индуктивности, и узлы конструкции, начинают разрушаться из-за окислительных процессов, которые усиливаются при повышении температуры в среде воздуха, содержащего кислород, являющийся сильным окислителем, что вызывает резкое сокращение ресурса эксплуатации преобразователя. В этих случаях охлаждение холодной водой нагретых элементов и узлов преобразователя способствует образованию в его зазорах пара, который конденсируется на поверхности, например, провода и вызывает коробление (шелушение) его изоляционного покрытия и, как следствие, отслаивание покрытия от жилы провода, что приводит к замыканию оголенной токопроводящей жилы, а схемные решения температурной компенсации становятся неэффективными.

Это техническое решение позволяет обеспечить заданный эксплуатационный ресурс высокотемпературного преобразователя до температур +(220…260)°С на воздухе. Повышение температуры окружающей среды выше указанной, характерной для условий контроля параметров агрегатов современной техники, вызывает окисление изоляции и материала жилы обмоточного провода, тем самым нарушает их техническое состояние, а следовательно, сокращает эксплуатационный ресурс преобразователя.

Задача, не решение котрой направлено изобретение, состоит в создании способа изготовления вихретокового преобразователя, обеспечивающего возможность эксплуатации преобразователя в широком диапазоне температур (от 20 до 400-500°С) и повышение его эксплуатационного ресурса.

Сущность изобретения состоит в том, что в способе вихретокового преобразователя, заключающемся в изготовлении экранирующего металлического корпуса, керамического каркаса, на котором нарезают в поперечном сечении две окружные проточки: первая вблизи рабочего торца каркаса, вторая на расстоянии от первой вдоль оси каркаса не менее его диаметра, в намотке измерительной и компенсационной катушек индуктивности соответственно в первой и второй проточках каркаса, помещении каркасного узла в полость корпуса, причем для выполнения всех элементов конструкции преобразователя выбирают термостойкие материалы, в каркасе выполняют по крайней мере две дополнительные окружные проточки, расположенные между первой и второй проточками, наносят на наружные поверхности катушек покрытия заподлицо с образующей поверхностью каркаса из материала, идентичного по свойствам материалу каркаса, на образующей поверхности каркаса и покрытий, исключая поверхность рабочего торца каркаса, выполняют продольные каналы, каркас и покрытия выполняют пористыми, и их микропоры совместно с дополнительными проточками и каналами образуют дренажные протоки, которые постоянно прокачивают инертным газом в процессе эксплуатации преобразователя в среде воздуха при повышенной температуре.

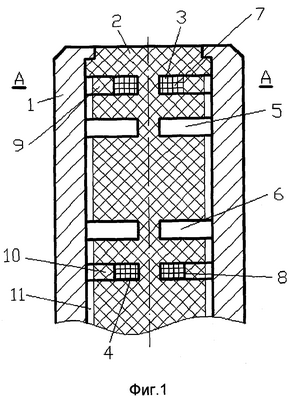

Изобретение поясняется чертежами, где на фиг.1 приведен фрагмент конструкции вихретокового преобразователя, для изготовления которого предназначен заявленный способ, на фиг.2 – каркасный узел преобразователя в сечении А-А.

Способ изготовления вихретокового преобразователя реализуется следующим образом.

Изготавливают экранирующий металлический корпус 1, керамический каркас 2, нарезают в каркасе 2 в его поперечном сечении две окружные проточки 3 и 4: первая проточка 3 вблизи рабочего торца каркаса 2, образуя тем самым рабочую стенку (на фигуре не обозначена) каркаса 2, вторая проточка 3 на расстоянии от первой вдоль продольной оси каркаса 2 не менее его диаметра, и как минимум еще две дополнительные окружные проточки 5 и 6 между первой и второй основными проточками 3, 4.

В первой и второй проточках 3 и 4 наматывают измерительную и компенсационную катушки 7, 8 индуктивности соответственно и наносят на их наружные образующие поверхности покрытия 9 и 10 заподлицо с образующей поверхностью каркаса 2. Материал покрытий выбирают идентичным по свойствам материалу каркаса 2. Далее осуществляют сборку конструкции преобразователя.

Керамические каркас 2 и покрытия 9, 10 изготавливают пористыми. Пористость структуры материала достигается использованием керамической крошки крупной грануляции (размером гранулы 150…250 мкм). На образующей поверхности каркаса 2 и покрытий 9, 10 выполняют вдоль продольной оси каркаса 2 продольные каналы 11, исключая образующую поверхность рабочей стенки каркаса 2. Цельность стенки препятствует проникновению воздуха внутрь конструкции преобразователя и, в свою очередь, выходу инертного газа наружу, который нагнетается в полость принудительно во время эксплуатации преобразователя.

В качестве термостойких материалов каркаса 2 и покрытий 9, 10 использовалась высокоглиноземистая керамика типа 22ХС (АЯО-027-002 ТУ), а в качестве обмоточного провода – термостойкий провод типа ПНЭТ-ИМИД (ТУМИ-047-68) с термостойкой полиимидной изоляцией и медной жилой, плакированной 6-ти мкм никелевым покрытием.

Керамические покрытия рекомендуется наносить на поверхность катушек методом плазменного или газопламенного напыления.

При эксплуатации преобразователя в среде повышенной температуры до +400…500°С его полость по каналам 11 и дополнительным проточкам 5, 6 и микропорам продувается инертным газом, заполняющим микропоры каркаса 2, проточки 5, 6 и каналы 11. Циркуляция газа по протокам преобразователя позволяет “вытолкнуть” воздух из микропор каркаса 2, его полых проточек 5, 6 и каналов 11 и заполнить их инертным газом.

Инертная среда до температур 500°С по существу устраняет процесс окисления материалов элементов преобразователя.

Формула изобретения

Способ изготовления вихретокового преобразователя, заключающийся в изготовлении экранирующего металлического корпуса, керамического каркаса, на котором нарезают в поперечном сечении две окружные проточки: первая вблизи рабочего торца каркаса, вторая на расстоянии от первой вдоль оси каркаса не менее его диаметра, в намотке измерительной и компенсационной катушек индуктивности соответственно в первой и второй проточках каркаса, помещении каркасного узла в полость корпуса, причем для выполнения всех элементов конструкции преобразователя выбирают термостойкие материалы, отличающийся тем, что в каркасе выполняют, по крайней мере, две дополнительные окружные проточки, расположенные между первой и второй проточками, наносят на наружные поверхности катушек покрытия заподлицо с образующей поверхностью каркаса из материала, идентичного по свойствам материалу каркаса, на образующей поверхности каркаса и покрытий, исключая поверхность рабочего торца каркаса, выполняют продольные каналы, каркас и покрытия выполняют пористыми и их микропоры совместно с дополнительными проточками и каналами образуют дренажные протоки, которые постоянно прокачивают инертным газом в процессе эксплуатации преобразователя в среде воздуха при повышенной температуре.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.02.2007

Извещение опубликовано: 10.07.2008 БИ: 19/2008
