Патент на изобретение №2278303

(54) УСТРОЙСТВО ДЛЯ ПЕРЕКАЧИВАНИЯ ЖИДКОСТИ

(57) Реферат:

Изобретение относится к насосам. Устройство включает жесткий трубопровод с закрепленным в нем с возможностью совершения волнообразного движения звеном. На обоих концах звена имеются ферромагнитные пластины, взаимодействующие с размещенными снаружи трубопровода электромагнитами электромагнитного генератора колебаний, обеспечивающего смещенные по фазе колебания звена. На звене, перпендикулярно ему, закреплена рабочая лопасть. Один из концов звена установлен в направляющей с возможностью совершения поперечных колебаний. Изобретение направлено на упрощение конструкции, обеспечение возможности работы в герметичных трубопроводах и перекачивания агрессивных сред. 1 ил.

Изобретение относится к устройствам для перекачивания жидкости.

Известно также устройство ЕР 1258637 A1 (RESCH LUDWIG), 20.11.2002, включающее жесткий трубопровод с закрепленным в нем с возможностью совершения волнообразного движения звеном, на обоих концах которого имеются ферромагнитные пластины, взаимодействующие с размещенными снаружи трубопровода электромагнитами электромагнитного генератора колебаний, обеспечивающего смещенные по фазе колебания звена (прототип).

Недостатком этого устройства является сложность конструкции, ограниченность диапазона использования.

Техническая задача изобретения состоит в упрощении конструкции, возможности работы в герметичных трубопроводах, перекачивания агрессивных сред.

Технический результат достигается тем, что в устройстве, включающем жесткий трубопровод с закрепленным в нем с возможностью совершения волнообразного движения звеном, на обоих концах которого имеются ферромагнитные пластины, взаимодействующие с размещенными снаружи трубопровода электромагнитами электромагнитного генератора колебаний, обеспечивающего смещенные по фазе колебания звена, согласно изобретению на звене перпендикулярно ему закреплена рабочая лопасть, а один из концов звена установлен в направляющей с возможностью совершения поперечных колебаний.

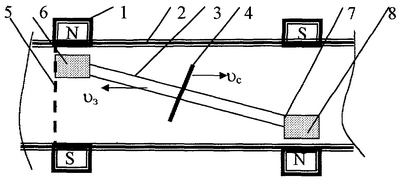

На чертеже изображена схема устройства для перекачивания жидкости.

Устройство включает жесткий трубопровод 2, звено 3 с закрепленной на нем рабочей лопастью 4, направляющую 5, базовый 6 и консольный 7 концы звена, ферромагнитные пластины 8, электромагниты 1.

Устройство работает следующим образом. Смещенные по фазе колебания электромагнитов 1 обеспечивают попеременное притягивание базового 6 и консольного 7 концов звена 3, что приводит к волнообразному движению звена и перпендикулярно закрепленной на нем рабочей лопасти 4. Создается направленное движение жидкости внутри трубопровода. Скорость перемещения жидкости увеличивается с возрастанием частоты колебаний. Такое устройство может быть установлено как в круглых, так и квадратных трубопроводах. Конструкция не имеет шарнирных соединений и уплотнений, что позволяет применять устройство такого типа для работы в труднодоступных местах и агрессивных средах.

Формула изобретения

Устройство для перекачивания жидкости, включающее жесткий трубопровод с закрепленной в нем с возможностью совершения волнообразного движения звеном, на обоих концах которого имеются ферромагнитные пластины, взаимодействующие с размещенными снаружи трубопровода электромагнитами электромагнитного генератора колебаний, обеспечивающего смещенные по фазе колебания звена, отличающееся тем, что на звене перпендикулярно ему закреплена рабочая лопасть, а один из концов звена установлен в направляющей с возможностью совершения поперечных колебаний.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Извещение опубликовано: 20.07.2007 БИ: 20/2007
