Патент на изобретение №2278232

(54) ДВЕРНОЕ ПОЛОТНО

(57) Реферат:

Изобретение относится к области строительства и может быть использовано в конструкциях огнестойких дверей. Дверное полотно содержит металлическую раму, состоящую из сваренных между собой продольных и поперечных штанг из трубы прямоугольного сечения, соединенных с рамой металлических накладных панелей и размещенного между панелями жаростойкого наполнителя. Новым является то, что штанги выполнены с пробками из сплава Вуда и заполнены водой для увлажнения жаростойкого наполнителя при пожаре. Технический результат изобретения состоит повышении огнестойкости. 2 ил.

Изобретение относится к области строительства, а именно к дверным полотнам, и может быть использовано при изготовлении огнестойких дверей и люков.

Известно дверное полотно (ДП), содержащее заполненный наполнителем замкнутый каркас из соединенных между собой болтами швеллеров и отрезков труб (см., например, патент России №2056500, Е 06 В 3/76, 1996).

Недостаток известного ДП заключается в сложности конструкции и высокой материалоемкости.

Известно также ДП, содержащее металлическую раму, образованную путем сварки продольных и поперечных штанг, которые выполнены из трубы прямоугольного сечения, лицевую и тыльную накладные панели из холоднокатаного листового проката и жаростойкий теплоизолирующий наполнитель (см. патент России №2023846, Е 06 В 3/76, 1994).

Это ДП является наиболее близким к изобретению по технической сущности и достигаемому эффекту и принято за прототип.

Недостаток известного ДП заключается в его пониженной огнестойкости.

Цель изобретения – повышение огнестойкости дверного полотна.

Поставленная задача достигается тем, что в ДП, состоящем из металлической рамы, образованной путем сварки продольных и поперечных штанг из трубы прямоугольного сечения, прикрепленных к раме двух панелей и размещенного между панелями жаростойкого наполнителя, согласно изобретению штанги рамы заполнены водой и снабжены вставленными в их стенки пробками из сплава Вуда.

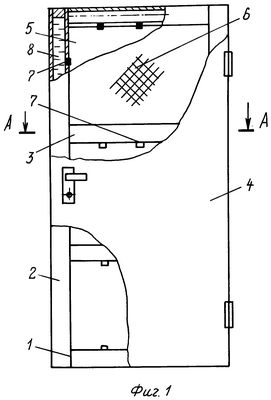

Заявляемое ДП изображено на фиг.1, вид спереди; на фиг.2 – разрез А-А на фиг.1.

ДП содержит металлическую раму 1, образованную путем сварки продольных 2 и поперечных 3 штанг, которые выполнены из труб прямоугольного сечения. На раме 1 закреплены накладные лицевая 4 и тыльная 5 металлические панели, пространство между которыми заполнено жаростойким наполнителем 6, например стекловатой. Штанги снабжены установленными в их стенках пробками 7 из сплава Вуда и заполнены водой 8.

Функционирует ДП следующим образом.

При воздействии на ДП пламени его температура постепенно повышается. При достижении температуры 68°С (температура плавления сплава Вуда) пробки 7 плавятся и вода из штанг вытекает в полость между панелями, увлажняя наполнитель 6 и охлаждая детали ДП 4, 5.

Испаряясь, вода снижает температуру ДП (и интенсивность воздействия пламени), вследствие чего огнестойкость дверного полотна возрастает.

Формула изобретения

Дверное полотно, содержащее металлическую раму, состоящую из сваренных между собой продольных и поперечных штанг из трубы прямоугольного сечения, соединенных с рамой металлических накладных панелей и размещенного между панелями жаростойкого наполнителя, отличающееся тем, что штанги выполнены с пробками из сплава Вуда и заполнены водой для увлажнения жаростойкого наполнителя при пожаре.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.07.2006

Извещение опубликовано: 20.05.2008 БИ: 14/2008
