Патент на изобретение №2278222

(54) УЗЕЛ УСИЛЕНИЯ ДЕРЕВЯННОЙ ФЕРМЫ НА ЛОБОВОЙ ВРУБКЕ

(57) Реферат:

Изобретение относится к области строительства, в частности к устройствам усиления деревянных конструкций с соединением элементов на лобовой врубке. Технический результат изобретения – увеличение несущей способности на смятие и скалывание узла типа “лобовая врубка”. Усиление узла фермы на лобовых врубках включает сжатый стержень, пояс и усиливающие боковые накладки. Накладки выполнены уголкового профиля и снабжены поперечными диафрагмами. Боковые накладки установлены в обхват углов сечения пояса и проходят через пазы на сжатом стержне. 3 ил.

Изобретение относится к области строительства, а именно к устройствам усиления узлов деревянных ферм с соединениями на лобовой врубке.

Известен узел деревянной фермы, включающий верхний и нижний пояса фермы, соединенные между собой на врубке. Для усиления узла дополнительно использованы боковые накладки с креплением на гвоздях или болтах [см. Атлас деревянных конструкций. К.Г.Гетц и др., М., С/И. 1985, с.182].

Недостатком данного узла усиления является необходимость установки большого числа нагелей (гвоздей), которые из-за наличия врубки нельзя установить симметрично, т.е. без эксцентриситета передачи усилия.

Известно устройство для усиления опорного узла деревянной фермы, включающее верхний и нижний пояса фермы, соединенные на лобовой врубке и усиливающие боковые накладки с отгибами кромок, охватывающие поверхности поясов фермы [см. Патент РФ №2179613, МПК Е 04 С 3/12, Е 04 В 1/158, БИ №5 от 20.02.2002].

Недостаток этого устройства для усиления состоит в больших размерах накладок и невозможности усиления узла на смятие.

Наиболее близким к изобретению является устройство для усиления узла соединения на лобовой врубке, включающее усиливающие боковые накладки, закрепленные на деревянных элементах и нагели. Боковые накладки выполнены с отгибами кромок, которые вставлены в пазы обоих соединяемых деревянных элементов [см. Патент РФ №2195536, МПК Е 04 В 1/38, 1/58, Е 04 С 3/12, БИ №36 от 27.12.2002].

Недостаток этого устройства состоит в необходимости выполнять два параллельных пропила в элементах соединения и невозможности одновременного усиления узла на смятие и на скалывание.

Изобретение направлено на уменьшение трудоемкости, материалоемкости и повышения эффективности усиления узла на смятие и скалывание.

Результат достигается тем, что в узле усиления фермы на лобовой врубке, включающем сжатый стержень, пояс, боковые накладки, проходящие через пазы на сжатом стержне, и нагели, боковые накладки выполнены уголкового профиля, снабжены поперечными диафрагмами и установлены в обхват углов сечения пояса.

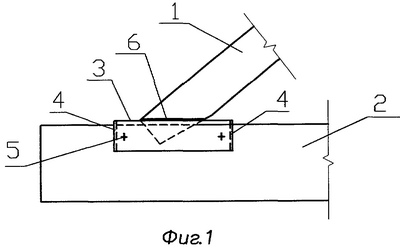

На фиг.1 показан узел усиления при примыкании сжатого стержня к нижнему поясу; на Фиг.2 показан узел усиления в процессе сборки; на Фиг.3 показана боковая накладка.

Узел усиления фермы на лобовых врубках включает сжатый стержень 1 (раскос, верхний пояс фермы) и пояс фермы 2, выполненные из деревянных брусьев. Стержень 1 и пояс 2 объединены лобовой врубкой и усилены боковыми накладками 3 уголкового профиля с поперечными диафрагмами 4. Для фиксации элементов предусмотрены пазы 6 в стержне 1, пазы 7 в поясе 2, конструктивные нагели 5. Боковые накладки 3 установлены в обхват углов сечения пояса 2 и входят в пазы 6 стержня 1 и пазы 7 пояса 2.

Усиление узла фермы выполняют следующим образом. В сжатом стержне 1 по направлению кромки пояса 2 с обеих сторон выполняют пазы 6. В поясе 2 фермы выполняют поперечные пазы 7. Полки боковой накладки 3 уголкового профиля устанавливают в обхват углов сечения пояса 2, при этом одну полку уголковой накладки 3 устанавливают проходящей через паз 6 сжатого стержня 1, а поперечные диафрагмы 4 боковых накладок 3 устанавливают в поперечные пазы 7 пояса 2.

Выполненный узел позволяет передать усилие сжатия от стержня 1 на накладку 3, которая за счет поверхности полки и поперечных диафрагм 4 передает данное усилие на пояс 2 фермы.

Узел усиления позволяет уменьшить расход материалов и снизить трудоемкость работ.

Формула изобретения

Узел усиления фермы на лобовой врубке, включающий сжатый стержень, пояс, в которых выполнены пазы, нагели и боковые накладки, одна из полок которых вставлена в паз сжатого стержня, отличающийся тем, что в сжатом стержне пазы расположены с обеих сторон по направлению кромки пояса, боковые накладки выполнены уголкового профиля с поперечными диафрагмами, полки которого установлены в обхват углов сечения пояса, а поперечные диафрагмы установлены в поперечных пазах пояса.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.12.2006

Извещение опубликовано: 20.05.2008 БИ: 14/2008
