Патент на изобретение №2278182
|
||||||||||||||||||||||||||
(54) ПОВЕРХНОСТНО-АКТИВНАЯ СРЕДА ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ НАТИРАНИЕМ
(57) Реферат:
Изобретение относится к средам для нанесения покрытий, в частности, натиранием. Среда, содержащая трилон-Б, 35%-ный раствор соляной кислоты, воду, глицерин, для обеспечения нанесения в процессе эксплуатации качественного сплошного покрытия толщиной 1-3 мкм при сохранении параметров электропроводности контактной пары содержит оксид меди (II) при следующем соотношении компонентов, вес.%: трилон-Б – 20-40, 35%-ный раствор соляной кислоты – 4-6, вода – 5-10, оксид меди (II) – 20-30, глицерин – остальное. 1 ил.
Изобретение относится к области нанесения покрытий натиранием для снижения износа металлических поверхностей при трении и, в частности, к поверхностно-активным средам, применяемым при нанесении покрытий. Известно большое количество сред для натирания, в состав которых входит глицерин [1 и 2]. Наиболее близким к предложенной является поверхностно-активная среда, содержащая трилон-Б (динатриевая соль этилендиаминтетрауксусной кислоты), соляную кислоту, глицерин и воду [3]. Недостатком известной среды является ее малая электропроводность, что не позволяет использовать ее для нанесения покрытий на электроконтакты из черных металлов непосредственно в процессе их эксплуатации. Задача изобретения заключается в разработке состава для нанесения покрытий на элетктроконтакты из черных металлов непосредственно в процессе их эксплуатации. Технический результат заключается в обеспечении нанесения в процессе эксплуатации качественного сплошного покрытия толщиной 1-3 мкм при сохранении параметров электропроводности контактной пары. Технический результат достигается тем, что поверхностно-активная среда для нанесения покрытий натиранием, содержащая трилон-Б, 35%-ный раствор соляной кислоты, воду, глицерин, согласно изобретению содержит оксид меди (II) при следующем соотношении компонентов, вес.%:

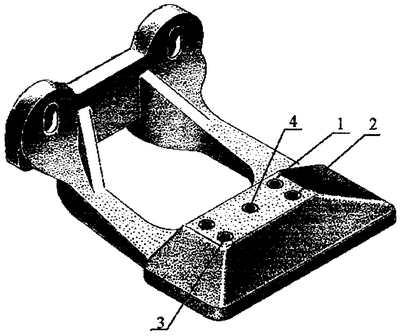

Состав готовят простым смешением компонентов. Выбор количественного содержания окиси меди обусловлен тем, что при низких концентрациях менее 20 вес.% не достигается требуемая электропроводность, а при более высоких, более 30%, покрытие получается несплошным. Использование предлагаемого состава для нанесения покрытия в процессе эксплуатации обеспечивает качественное нанесение покрытия толщиной 1-3 мкм при сохранении параметров электропроводности контактной пары. Пример. В данном примере среда используется в устройстве для передачи электрического тока от источника питания к электропотребляющим механизмам и приборам, в частности в башмаке токоприемника, передающим электрическую энергию от токоподводящего рельса (шины) к исполнительным механизмам (электродвигателям и приборам автоматики) в составе вагонов метрополитена. Конструкция такого токопередающего башмака обеспечивает в процессе своей работы постоянное смазывание зоны трения тонким слоем (1-3 мкм) медного сплава, который выполняет роль твердой смазки и тем самым обеспечивает более благоприятные условия трения по сравнению с существующими конструкциями башмаков. На чертеже изображена конструкция башмака. Конструкция состоит из стального корпуса 1, в котором в его части, соприкасающейся при работе с контактным рельсом, посредством резьбы установлено от трех до двенадцати стаканов 2, выполненных из медного сплава. Внутри стаканов, расположенных по периферии (3-5 штук), находится наполнитель 3, представляющий из себя токопроводящее поверхностно-активное вещество, способствующее качественному нанесению материла стаканов на поверхность трения. Внутри остальных стаканов находится наполнитель 4, способствующий возникновению при трении башмака о рельс эффекта безызносности (избирательного переноса при трении). В результате резко (до 12 раз) снижается износ башмаков и контактного рельса. Источники информации 1. Авторское свидетельство СССР 165515, кл. С 10 М 7/30, 1963. 2. Авторское свидетельство СССР 279842, кл. С 10 М 7/42, 1969. 3. Авторское свидетельство СССР 635155, кл. С 23 С 17/00, 1978.
Формула изобретения
Поверхностно-активная среда для нанесения покрытий натиранием, содержащая трилон-Б, 35%-ный раствор соляной кислоты, воду, глицерин, отличающаяся тем, что она содержит оксид меди (II) при следующем соотношении компонентов, вес.%:
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.03.2006
Извещение опубликовано: 20.02.2007 БИ: 05/2007
|
||||||||||||||||||||||||||
