Патент на изобретение №2278084

(54) СЫРЬЕВАЯ СМЕСЬ

(57) Реферат:

Изобретение относится к строительным материалам и может быть использовано для изготовления изделий из бетона автоклавного твердения как в гражданском, так и в промышленном строительстве. Технический результат состоит в повышении прочности при сжатии, увеличении значений модуля упругости, морозостойкости и водонепроницаемости. Сырьевая смесь, включающая известь, известняк, добавку и воду, дополнительно содержит портландцемент и песок с удельной поверхностью- S_уд.=200 м²/кг, а в качестве добавки – 20% раствор ортокремниевой кислоты H₄SiO₄ с рН=3,1-4,0 при следующем соотношении компонентов, мас.%: известь 3,93-5,0, известняк 4,74-5,0, портландцемент 34,66-35,09, песок с S_уд.=200 м²/кг 40,86-41,14, указанная добавка 0,24-0,27, вода 14,50-14,57. 1 табл.

Изобретение относится к строительным материалам и может быть использовано для изготовления изделий из бетона автоклавного твердения как в гражданском, так и в промышленном строительстве.

₂.

Недостатком данного технического решения является недостаточная прочность при сжатии, пониженное значение модуля упругости и морозостойкости.

Известна сырьевая смесь для изготовления бетона автоклавного твердения (В.Я.Андриевская. «Использование сложных карбонатов как цементирующих фаз в строительных материалах. Дисс.на соиск. уч. степ.канд. техн. наук. Л., 1976, с.81-88), содержащая измельченную карбонатную кальциево-магниевую горную породу, известь и щелочные соли, представленные сульфатами или хлоридами.

Недостатком данного технического решения является недостаточная прочность при сжатии, пониженное значение морозостойкости.

Наиболее близким по технической сущности к заявляемому изобретению является сырьевая смесь для изготовления бетона автоклавного твердения (В.Я.Андриевская. «Использование сложных карбонатов как цементирующих фаз в строительных материалах. Дисс. на соиск. уч. степ. канд. техн. наук. Л., 1976, с.106), содержащая вяжущее, представленное известью, тонкодисперсный наполнитель, представленный магнезиальным известняком и золой, добавку, состоящую из соли группы фторидов, например Na₂SiF₆, и воду, обеспечивающую влажность сырьевой смеси 15% при следующем соотношении компонентов, мас.%:

Недостатками данного технического решения являются пониженные прочность при сжатии, морозостойкость и водонепроницаемость, а также пониженное значение модуля упругости.

Задача изобретения – создать сырьевую смесь для изготовления бетона автоклавного твердения, позволяющую получить бетон, обладающий повышенной прочностью при сжатии, повышенной морозостойкостью и водонепроницаемостью, а также повышенным значением модуля упругости.

Поставленная задача достигается тем, что сырьевая смесь включает известь, известняк, добавку и воду. Новым, по сравнению с сырьевой смесью для бетона автоклавного твердения, выбранной за прототип, является то, что она дополнительно содержит портландцемент и песок с S_уд.=200 м²/кг, а в качестве добавки – 20% раствор ортокремниевой кислоты H₄SiO₄ с рН=3,1-4,0 при следующем соотношении компонентов, мас.%:

Золь ортокремниевой кислоты H₄SiO₄ имеет коллоидный размер частиц, равный 1-100 нм, которые равномерно распределяются среди частиц цемента, что способствует повышению степени взаимодействия H₄SiO₄ с гидролизной и компонентной известью в гидротермальных условиях и приводит к увеличению количества образующихся гидросиликатов кальция, а также при понижении рН твердеющей системы увеличивается реакционная способность известняка в гидротермальных условиях, что способствует образованию цементирующих фаз, представленных основным карбонатом кальция. Все вышесказанное обеспечивает образование прочного скелета искусственного камня с повышенным количеством высокопрочного связующего вещества, представленного низкоосновными тоберморитоподобными гидросиликатами типа CSH (I) и основными карбонатами кальция СаСО₃·Са(ОН)₂·1,5Н₂O, что и позволило получить бетон гидротермального твердения, отличающийся повышенной прочностью при сжатии, морозостойкостью и водонепроницаемостью, а также характеризующийся повышенным значением модуля упругости.

На дату подачи заявки, по мнению авторов и заявителя, заявляемая сырьевая смесь для бетона автоклавного твердения не известна, и данное техническое решение обладает мировой новизной.

Заявляемая совокупность существенных признаков проявляет новое свойство, которое заключается в образовании прочного и жесткого скелета, а также в создании особоплотной структуры бетона, за счет пластифицирующего эффекта действия добавки, представленной 20% раствором золя ортокремниевой кислоты H₄SiO₄ с рН=3,1-4,0, а также активирующего действия добавки, и, как следствие, образование повышенного количества гидратных соединений типа CSH (I) и основного карбоната кальция СаСО₃·Са(ОН)₂·1,5Н₂O, результатом чего является повышение прочности при сжатии на 77%, повышение значение модуля упругости в 2,8 раза, морозостойкости в 3 раза и водонепроницаемости в 2 раза.

Смесь, включающая известь, известняк, добавку и воду и дополнительно портландцемент и песок с S_уд.=200 м²/кг, а в качестве добавки – 20% раствор ортокремниевой кислоты H₄SiO₄ с рН=3,1-4,0, обеспечила получение бетона автоклавного твердения, характеризующегося повышенной прочностью при сжатии, улучшенными значениями модуля упругости, морозостойкости и водонепроницаемости.

По мнению заявителя и авторов, заявляемое изобретение соответствует условию изобретательского уровня.

Заявляемое изобретение промышленно применимо и может быть использовано в промышленном и гражданском строительстве.

Пример конкретного выполнения.

1. Приготовление 20% раствора ортокремниевой кислоты.

1.1. Дозируют дистиллированную воду.

1.2. Дозируют концентрированный раствор Na₂SiO₃.

1.3. Компоненты, отдозированные по п.п.1.1. и 1.2, помещают в стеклянную емкость и тщательно перемешивают и переливают в накопительную емкость.

1.4. Раствор Na₂SiO₃ из накопительной емкости пропускают через катионитовую колонку, в которой находится катионит по ГОСТ 20298-74 марки Ку-2-8. На выходе получается 20% раствор ортокремниевой кислоты с рН=3,1-4,0.

2. Приготовление бетонной смеси.

2.1. Дозируют известь (ГОСТ 9179-77), известняк (ГОСТ 14050-78), портландцемент ПЦ400 Д-20, песок с S_уд.=200 м²/кг, воду.

2.2. Дозируют 20% раствор ортокремневой кислоты с рН=3,1-4,0, приготовленный по п.1.4, и вливают в отдозированную воду.

2.3. Отдозированные компоненты сырьевой смеси по п.п.2.1. 2.2. транспортируют в бетоносмесистель, где производится тщательное перемешивание всех компонентов, и в результате получается готовая бетонная смесь, которая используется для изготовления изделий и образцов для изготовления контроля качества.

Твердение бетона осуществляется в гидротермальных условиях при давлении р=10 атм и t=172±5°C по режиму: 3-3-8-3 часа, где 3 часа – предварительное выдерживание изделий, 3 часа – подъем температуры до 172±5°С, 8 – изотермический прогрев при t=172±5°C и 3 часа – охлаждение бетона.

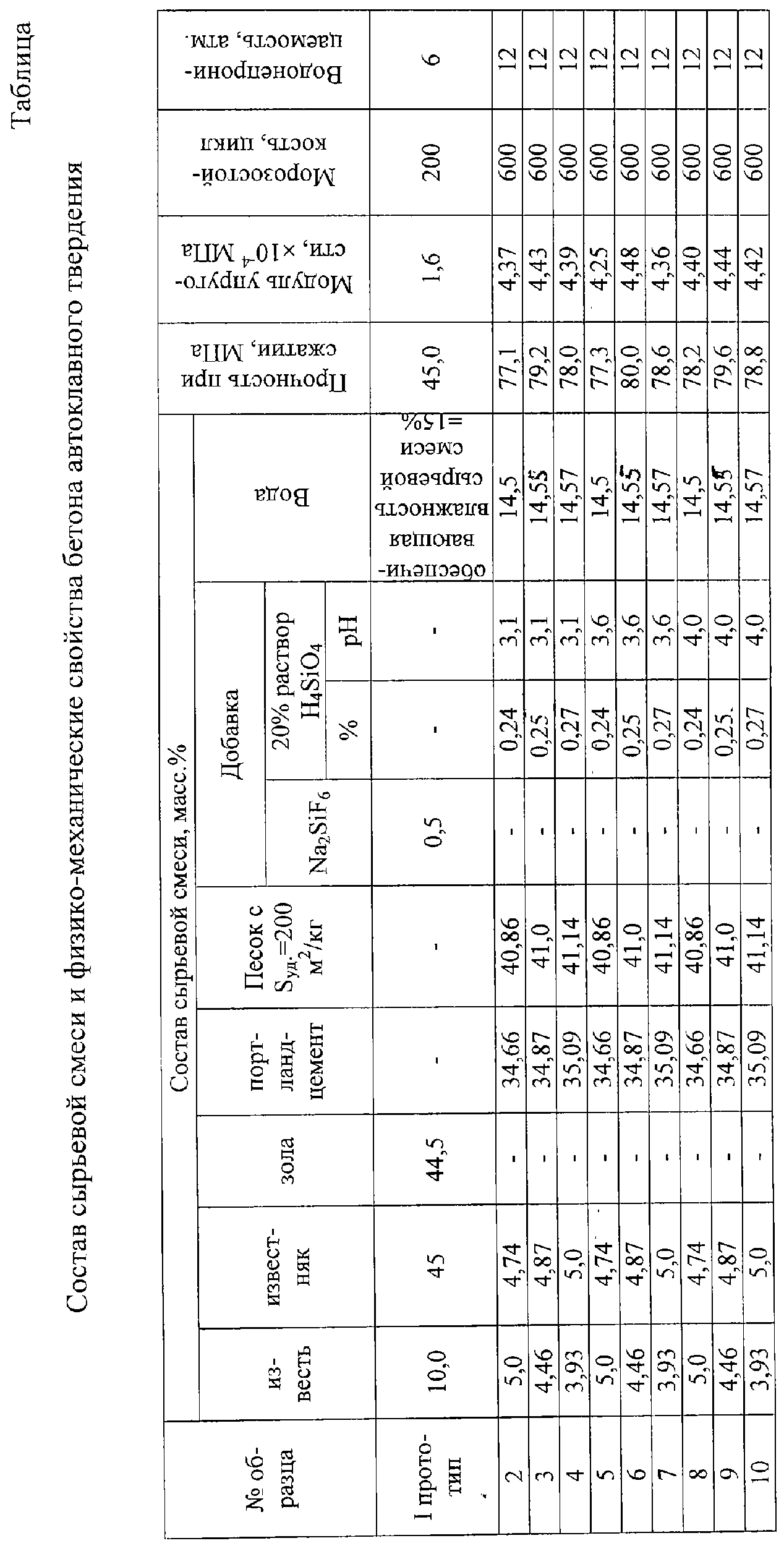

Результаты испытаний бетона представлены в таблице. Анализ экспериментальных данных показывает, что предлагаемая сырьевая смесь по данному изобретению обеспечивает получение бетона по сравнению с прототипом, отличающегося повышенной прочностью при сжатии на 77%, повышенным значением модуля упругости в 2,8 раза, повышением морозостойкости в 3 раза и водонепроницаемости в 2 раза.

Формула изобретения

Сырьевая смесь, включающая известь, известняк, добавку и воду, отличающаяся тем, что дополнительно содержит портландцемент, песок с удельной поверхностью S_уд.=200 м²/кг и в качестве добавки 20%-ный раствор ортокремниевой кислоты Н₄SiO₄ с рН=3,1-4,0 при следующем соотношении компонентов, мас.%:

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.02.2007

Извещение опубликовано: 20.06.2008 БИ: 17/2008

NF4A – Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 27.07.2009

Извещение опубликовано: 27.07.2009 БИ: 21/2009
