Патент на изобретение №2276832
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО УПРАВЛЕНИЯ И ЗАЩИТЫ ДВУХСКОРОСТНОГО ЭЛЕКТРОДВИГАТЕЛЯ
(57) Реферат:
Изобретение относится к области электротехники и может быть использовано для регулирования скорости вращения двухскоростного трехфазного электродвигателя. Сущность изобретения состоит в следующем. Зажим одной фазы первого коммутационного аппарата непосредственно подключен к зажиму соединенных между собой одноименных фаз двух обмоток электродвигателя. Зажимы двух других фаз указанного аппарата подключены к зажимам переключающих контактов второго двухфазного аппарата. Зажимы размыкающих контактов второго коммутационного аппарата соединены с зажимами других фаз обмотки низкой скорости электродвигателя. Блок предварительного контроля изоляции через размыкающий контакт первого коммутационного аппарата подключен к зажиму фазы указанного аппарата, непосредственно подключенного к одноименным фазам обмоток электродвигателя. Технический результат изобретения состоит в повышении надежности и безопасности данного устройства, а также в упрощении конструкции устройства за счет сокращения числа силовых токоведущих жил кабеля с шести до трех с использованием только одного блока предварительного контроля изоляции. 1 з.п. ф-лы, 2 ил.
Изобретение относится к электротехнике, в частности к устройствам регулирования скорости вращения двухскоростного трехфазного электродвигателя. Известно устройство управления и защиты двухскоростным трехфазным электродвигателем, которое содержит два коммутационных аппарата (пускателя), каждый из которых соединен тремя силовыми токоведущими жилами с одной из обмоток электродвигателя. К выходным зажимам указанных коммутационных аппаратов подключены два независимых устройства предварительного контроля изоляции отходящих силовых жил и соответствующей обмотки электродвигателя [1]. Недостатками такого устройства являются низкий уровень безопасности его эксплуатации и сложность. Объясняется это тем, что при переключении с одной обмотки электродвигателя на другую (не подключенную к источнику питания) в обмотке может наводиться за счет трансформаторной связи значительное напряжение. Это напряжение передается на отключенные кабели, коммутационный аппарат и блок предварительного контроля изоляции, чем создается повышенная опасность поражения людей электрическим током, а в угольных шахтах возникает опасность взрыва окружающей среды. Кроме того, требуется применение двух самостоятельных кабелей для электрической связи каждого аппарата с соответствующей обмоткой электродвигателя. Известно также устройство управления и защиты двухскоростного электродвигателя, совпадающее с предлагаемым изобретением по большинству основных признаков, содержащее два коммутационных аппарата, первый из которых подключен к источнику питания, блок управления и блок предварительного контроля изоляции [2]. Недостатками прототипа являются сложность, недостаточная надежность и недостаточная безопасность его эксплуатации. Это объясняется тем, что за время отключения одного коммутационного аппарата и включения второго для перехода от низкой скорости электродвигателя к высокой рабочий механизм теряет скорость и включение высокой скорости вызывает значительный ток в обмотке электродвигателя, ударные нагрузки на двигатель и механизм, который приводится в движение. Попытка уменьшить время переключения может привести к одновременному включению обеих обмоток электродвигателя. Кроме того, необходимо иметь шесть силовых жил и два устройства предварительного контроля изоляции, которые могут выйти из строя при подаче на них напряжения сети. Усложняется также и конструкция электродвигателя, так как необходимо иметь шесть силовых и два контрольных зажима в его коробке выводов. Задачей предлагаемого изобретения является повышение надежности, безопасности и упрощение конструкции устройства за счет сокращения числа силовых токоведущих жил кабеля с шести до трех с использованием только одного блока предварительного контроля изоляции. Для решения указанной задачи в известном устройстве управления и защиты двухскоростного электродвигателя, содержащем два коммутационных аппарата, первый из которых подключен к источнику питания, блок управления и блок предварительного контроля изоляции, предлагается зажим одной фазы первого коммутационного аппарата непосредственно подключить к зажиму соединенных между собой одноименных фаз двух обмоток электродвигателя. Зажимы двух других фаз указанного аппарата подключить к зажимам переключающих контактов второго двухфазного аппарата. Зажимы размыкающих контактов второго коммутационного аппарата соединить с зажимами других фаз обмотки низкой скорости электродвигателя, а зажимы замыкающих контактов этого аппарата соединить с соответствующими зажимами фаз обмотки высокой скорости электродвигателя. Блок предварительного контроля изоляции через размыкающий контакт подключить к зажиму фазы первого коммутационного аппарата, непосредственно подключенного к одноименным фазам обмоток электродвигателя. Предложенные признаки изобретения, отличные от прототипа, необходимы и достаточны во всех случаях, на которые распространяется правовая охрана изобретения. Подключение зажима одной фазы первого коммутационного аппарата непосредственно к зажиму соединенных между собой одноименных фаз двух обмоток электродвигателя, а зажимов двух других фаз указанного аппарата к зажимам переключающих контактов второго двухфазного аппарата, размыкающие контакты которого соединены с зажимами других фаз обмотки низкой скорости электродвигателя, а зажимы замыкающих контактов – с соответствующими зажимами фаз обмотки высокой скорости электродвигателя, дает новый технический результат – сокращение числа силовых токоведущих жил кабеля с шести до трех с использованием только одного блока предварительного контроля изоляции, а также исключение возможности одновременного включения двух обмоток электродвигателя при минимальном времени переключения. Изобретение поясняется чертежами, где: – на фиг.1 приведена принципиальная схема устройства; – на фиг.2 – схема подключения обмотки электромагнита второго коммутационного аппарата. Устройство содержит коммутационный аппарат 1, зажим 2 одной фазы которого непосредственно подключен к зажиму 3, соединенных между собой силовой жилой 4 одноименных фаз 5 и 6 обмоток соответственно низкой 7 и высокой 8 скорости электродвигателя 9. Зажимы 10 и 11 коммутационного аппарата 1 силовыми жилами соединены с зажимами 12 и 13 переключающих контактов двухфазного коммутационного аппарата 14. Зажимы 15 и 16 размыкающих контактов соединены с зажимами 17 и 18 фаз обмотки низкой скорости 7, а зажимы 19 и 20 замыкающих контактов соединены с зажимами 21 и 22 фаз обмотки высокой скорости 8. Блок предварительного контроля изоляции 23 соединен размыкающим контактом 24 с коммутационным аппаратом 1 через зажим 2. При этом коммутационный аппарат 14 установлен на (в) электродвигателе. Обмотка 25 электромагнита коммутационного аппарата 14 включена в сеть питания через замыкающий контакт 26 блока управления (на чертеже не показан) и замыкающий контакт 27 коммутационного аппарата 1. Обмотка электромагнита 28 коммутационного аппарата 1 включена в сеть питания через замыкающий контакт 29 блока управления. Устройство работает следующим образом. По команде на включение электродвигателя и при нормальном состоянии изоляции сети замыкается контакт 29 и посредством электромагнита 28 включается коммутационный аппарат 1. Это обеспечивает непосредственную подачу напряжения от клеммы 2 на клемму 3 фазы 5 обмотки 7 низкой скорости электродвигателя 9. Одновременно подается напряжение и на одноименную фазу 6 обмотки 8 высокой скорости, которая дает возможность блоком предварительного контроля изоляции 23 проконтролировать состояние изоляции обоих обмоток электродвигателя. При этом в обмотке 7 протекает ток, а в обмотке 8 ток отсутствует. При необходимости включения высокой скорости коммутационный аппарат 1 не отключается. Подается команда на включение контакта 26, что приводит к переключению контактов коммутационного аппарата 14. При этом обмотка 7 отключается, а обмотка 8 высокой скорости практически без выдержки времени включается. Как видно из схемы, в случае размещения аппарата 14 в электродвигателе необходимо всего 3 жилы для управления двухскоростным электродвигателем. Наличие контакта 27 коммутационного аппарата 1 в цепи питания обмотки электромагнита 25 коммутационного аппарата 14 не позволяет включить обмотку 8 высокой скорости электродвигателя 9 без его разгона на низкой скорости. Источники информации 1. Устройство управления комплектное взрывозащищенное типа КУУВ-250 Д2. Руководство по эксплуатации ПИЖЦ.656357.009.РЭ. 2. Руководство по эксплуатации ПИЖЦ.645643.003.РЭ.
Формула изобретения
1. Устройство управления и защиты двухскоростного электродвигателя, содержащее два коммутационных аппарата, первый из которых подключен к источнику питания, блок управления и блок предварительного контроля изоляции, отличающееся тем, что зажим одной фазы первого коммутационного аппарата непосредственно подключен к зажиму соединенных между собой одноименных фаз двух обмоток электродвигателя, а зажимы двух других фаз указанного аппарата подключены к зажимам переключающих контактов второго двухфазного аппарата, при этом зажимы размыкающих контактов второго коммутационного аппарата соединены с зажимами других фаз обмотки низкой скорости электродвигателя, а зажимы замыкающих контактов этого аппарата соединены с соответствующими зажимами фаз обмотки высокой скорости электродвигателя, а блок предварительного контроля изоляции через размыкающий контакт первого коммутационного аппарата подключен к зажиму фазы указанного аппарата, непосредственно подключенного к одноименным фазам обмоток электродвигателя. 2. Устройство по п.1, отличающееся тем, что второй коммутационный аппарат размещен непосредственно на(в) электродвигателе.

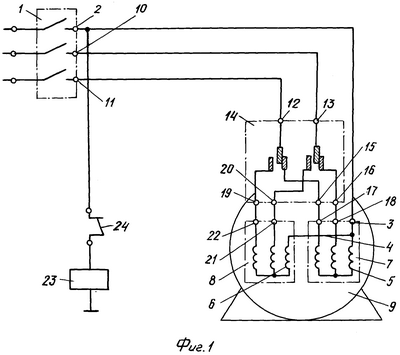

РИСУНКИ
|
||||||||||||||||||||||||||
