Патент на изобретение №2276765

(54) НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО ДЛЯ ЗАПУСКА РАКЕТЫ

(57) Реферат:

Изобретение относится к ракетной технике и может быть использовано в малогабаритных ракетах, запускаемых из транспортно-пускового контейнера. В направляющем устройстве для запуска ракеты опоры, консольно закрепленные на корпусе ракеты, выполнены в виде пластинчатых пружин, контактирующих с внутренней поверхностью трубы. Передние кромки пластинчатых пружин выполнены со скосом в сторону задней кромки и со округлением по всей длине. На свободных концах пружин выполнены радиальные отгибы в сторону корпуса ракеты, а по периметру ниши со стороны внутренней поверхности трубы выполнены уступы, заполненные упругим материалом. Реализация изобретения позволяет упростить устройство в целом при одновременном уменьшении радиальных и продольных возмущений ракеты и установки. 5 ил.

Изобретение относится к ракетной технике и может быть использовано в малогабаритных ракетах, запускаемых из транспортно-пускового контейнера.

Известно “Направляющее устройство для запуска самодвижущихся снарядов”, содержащее пусковую трубу со ступенчатым внутренним диаметром, устройством закрутки ракеты по крену в виде выступов на корпусе ракеты, взаимодействующих с винтовыми направляющими на внутренней поверхности трубы (заявка Великобритании 1439566, F 41 F 3/04 1976).

Недостатки устройства:

– наличие существенной продольной силы, действующей на трубу при движении ракеты;

– ступенчатая внутренняя поверхность трубы;

– наличие в трубе винтовых направляющих, что приводит к увеличению начальных возмущений, действующих на трубу, и усложняет технологию ее изготовления.

Ближайшим аналогом (прототипом) данного предлагаемого изобретения является “Направляющее устройство для запуска ракеты”, содержащее пусковую трубу, устройство для закрутки ракеты по крену, выполненное в виде выступов на корпусе ракеты, взаимодействующих с направляющей поверхностью внутри трубы, установленных с возможностью одновременного расцепления с ней, углубления в виде ниш на внутренней поверхности трубы, с торцевыми поверхностями, перпендикулярными ее продольной оси, опоры в виде пластинчатых пружин, консольно закрепленные на корпусе ракеты, взаимодействующие с внутренней поверхностью трубы (патент РФ 2114369, F 41 F 3/04 1998).

Устройство позволяет уменьшить начальные возмущения ракеты и пусковой установки в момент старта, возникающие в результате действия сил трения в пружинных опорах и взаимодействия выступов ракеты с пазами трубы за счет наличия на внутренней поверхности трубы торцевых поверхностей в углублениях в виде ниш и взаимодействия их с газовой струей двигателя. Форма их и количество выбираются в каждом конкретном случае.

Недостаток устройства заключается в сложности конструкции и технологии изготовления трубы, т.к. для исключения попадания конца опоры в нишу, расположенную в трубе перед ней, устройство закрутки не должно допускать разброс по частоте вращения ракеты и выполняется в виде винтовых пазов внутри трубы, что усложняет технологию изготовления. Устройство не позволяет применить более простые способы закрутки, например косопоставленными соплами двигателя, так как при этом возможно попадание консольного конца опоры в нишу и утыкание его в торец углубления из-за разброса по частоте вращения ракеты по крену.

Задачей данного предлагаемого изобретения является упрощение устройства в целом при одновременном уменьшении радиальных и продольных возмущений ракеты и пусковой установки.

Поставленная задача решается тем, что в известном направляющем устройстве для запуска ракеты, содержащем корпус в виде трубы, устройство закрутки ракеты по крену, углубление в виде ниши на внутренней поверхности трубы, опоры, консольно закрепленные на корпусе ракеты, в виде пластинчатых пружин, контактирующих с внутренней поверхностью трубы, передние кромки пластинчатых пружин выполнены со скосом в сторону задней кромки и со округлением по всей длине, при этом на свободных концах пружин выполнены радиальные отгибы в сторону корпуса ракеты, а по периметру ниши со стороны внутренней поверхности трубы выполнены уступы, заполненные упругим материалом.

Устройство позволяет в случае попадания свободного конца пружины в нишу энергией двигателя утопить его внутрь трубы, следовательно, может быть использовано более простое устройство закрутки (например, с помощью косопоставленных ножей, установленных на двигательной установке или сопел), так как допускается разброс по частоте вращения ракеты по крену.

Предлагаемое изобретение поясняется графическими материалами:

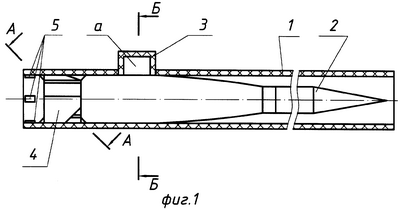

на фиг.1 – общий вид направляющего устройства;

на фиг.2 – свободный конец пружины с радиальным отгибом;

на фиг.3 – попадание свободного конца пружины в нишу;

на фиг.4 – конец пружины в нише;

на фиг.5 – момент утапливания пластины,

где:

1 – корпус (труба);

2 – ракета;

3 – корпус ниши;

4 – опора;

5 – устройство закрутки;

6 – упругий материал;

а – углубление в виде ниши;

Устройство работает следующим образом.

При движении ракеты 2 по трубе 1 закрутка по крену производится с помощью устройства закрутки 5. Калибр трубы на всей длине постоянный. Выполненные на свободных концах пружин радиальные отгибы в сторону корпуса ракеты обеспечивают свободное вращение ее, так как концы пружин не имеют возможности врезаться в стенки трубы. В результате разброса по частоте вращения ракеты по крену возможно западание свободного конца опоры в нишу а на внутренней поверхности трубы. Передняя, скошенная и скругленная кромка опоры 4 при этом упрется в уступ, заполненный упругим материалом 6, преимущественно герметиком, и, перемещаясь по нему, утопится внутрь трубы, устанавливаясь в калибр при движении ракеты.

Таким образом, в предлагаемом устройстве за счет наличия радиальных отгибов на концах пружин, скоса передних кромок пружин, уступа с упругим материалом, отсутствия перепадов калибра и винтовых пазов на внутренней поверхности трубы достигается упрощение устройства, технологии изготовления и уменьшение продольных и радиальных возмущений пусковой установки при запуске ракеты, так как исключается утыкание передней кромки пластинчатой пружины в торец углубления.

Формула изобретения

Направляющее устройство для запуска ракеты, содержащее корпус в виде трубы, устройство закрутки ракеты по крену, углубление в виде ниши на внутренней поверхности трубы, опоры, консольно закрепленные на корпусе ракеты, в виде пластинчатых пружин, контактирующих с внутренней поверхностью трубы, отличающееся тем, что передние кромки пластинчатых пружин выполнены со скосом в сторону задней кромки и со скруглением по всей длине, при этом на свободных концах пружин выполнены радиальные отгибы в сторону корпуса ракеты, а по периметру ниши со стороны внутренней поверхности трубы выполнены уступы, заполненные упругим материалом.

РИСУНКИ
