Патент на изобретение №2276730

(54) МЕХАНИЗИРОВАННАЯ ПНЕВМАТИЧЕСКАЯ КРЕПЬ

(57) Реферат:

Изобретение относится к области горного дела и может быть использовано для поддержания кровли в лавах пологих и крутых угольных пластов без постоянного присутствия людей в очистном забое. Обеспечивает уменьшение вывалообразования в условиях неустойчивых пород кровли путем снижения площади незакрепленной части призабойного пространства. Крепь включает базовые балки, жестко связанные с четными и нечетными пневмобаллонами, и механизм передвижки. Пневмобаллоны выполнены треугольной формы, примыкающими основаниями к базовым балкам. Базовые балки выполнены переменного сечения с увеличением диаметра в направлении удерживающего устройства механизма передвижки. 4 ил.

Предлагаемое изобретение относится к области горного дела и может быть использовано для поддержания кровли в лавах пологих и крутых пластов без постоянного присутствия людей в очистном забое.

Известна пневматическая крепь выемочного агрегата, включающая гибкие несущие элементы и гибкие оболочки механизма передвижения, установленной между Г-образными захватами завальных полусекций соседних секций крепи, которые выполнены разной длины, при этом гибкие несущие элементы на завальных полусекциях выполнены из соединенных между собой в ряд подушек, равных по длине ширине секций крепи и установленных по длине лавы в шахматном порядке со смещением по длине секций крепи на шаг передвижки, см. а.с. №1314105, кл. Е 21 D 23/00, БИ N 20.

Недостатком крепи является ограниченная область применения – породы кровли устойчивые, т.к. в условиях средней устойчивости и неустойчивых породах при вывалообразованиях будет происходить заклинивание секций крепи.

Известна пневмоболонная крепь, взятая в качестве прототипа, включающая соединенные между собой гидродомкратами передвижения забойные и завальные пневмобаллоны с ограждениями из замкнутых по контуру упругих лент, при этом забойные и завальные пневмобаллоны установлены в чередующемся порядке, а упругие ленты телескопически связаны между собой по длине крепи и жестко закреплены на завальной базовой балке, которая установлена с завальной стороны пневмобаллонов, при этом гидродомкраты передвижения установлены в исходном положении со взаимным наклоном к направлению подачи крепи и образуют с участками базовых балок равнобедренные трапеции (см. а.с. №891957, кл. Е 21 D 23/00).

Однако при передвижке крепи площадь незакрепленной части призабойного пространства (между линией очистного забоя и пневмобаллона) остается значительно большой, что приводит к вывалообразованию между линией очистного забоя и завальными пневмобаллонами.

Техническим результатом изобретения является устранение указанных недостатков, в том числе уменьшение вывалоообразования в условиях неустойчивых пород кровли путем снижения площади незакрепленной части призабойного пространства в условиях весьма тонких крутых угольных пластов.

Технический результат достигается тем, что в механизированной пневматической крепи, включающей базовые балки, жестко связанные с четными и нечетными пневмобаллонами, и механизм передвижки, согласно изобретению пневмобаллоны выполнены треугольной формы, примыкающими основаниями к базовым балкам, а базовые балки выполнены переменного сечения с увеличением диаметра в направлении удерживающего устройства механизма передвижки.

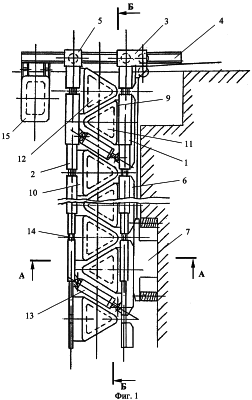

Сущность изобретения поясняется чертежами, где на фиг.1 показан общий вид крепи в плане, на фиг.2 – сечение по линии А-А, на фиг.3 – сечение по линии Б-Б (вдоль линии очистного забоя), на фиг.4 – вид крепи после передвижки базовой балки с четными пневмобаллонами.

Механизированная пневматическая крепь состоит из забойной базовой балки 1 и завальной базовой балки 2. Базовая балка 1 через каретку 3 опирается на удерживающее устройство 4, а базовая балка 2 – через каретку 5. К базовой балке 1 жестко прикреплены лыжи 6 для взаимодействия с выемочным комбайном 7, перемещающегося вдоль линии очистного забоя 8. К базовым балкам 1 жестко прикреплены основания 9, к базовым балкам 2 – основании 10. К основаниям 9 прикреплены треугольной формы четные пневмобаллоны 11, а к основаниям 10 – нечетные пневмобаллоны 12 треугольной формы. К базовым балкам 1 и 2 между четными и нечетными пневмобаллонами шарнирно закреплены пневмодомкраты 13. Базовые балки выполнены переменного сечения и соединены между собой с помощь оси 14, позволяющей изгибаться базовым балкам в плоскости напластования. Удерживающее устройство 4 снабжено вспомогательным пневмобаллонном 15 закрепленным к нему шарнирно.

Работа крепи осуществляется следующим образом: в исходном положении базовые балки 1 и 2 сближены, пневмобаллоны расперты между кровлей и почвой пласта. После выемки полосы угля по всей длине очистного забоя 8 комбайном 7 последний опускает в нижнюю нишу на сопряжении лавы с откаточным штреком (на фиг.4 не показано). Сжатый воздух выпускается с четных пневмобаллонов 11, включают домкраты 13 на передвижку и перемещают базовую балку 1 и четные пневмобаллоны 11 в сторону очистного забоя на шаг заходки. Подают сжатый воздух в пневмобаллоны 2, которые распираются между кровлей и почвой пласта. После чего разгружаются нечетные пневмобаллоны 12, включаются домкраты 13 на подтягивание и базовую балку 2 вместе с нечетными пневмобаллонами 12 перемещают к линии очистного забоя 8 на шаг заходки. Подается сжатый воздух в пневмобаллоны 12, которые распираются между кровлей и почвой пласта. Выпускается сжатый воздух из вспомогательного пневмобаллона 15 и удерживающее устройство 4 по неподвижным в данный момент кареткам 3, 5 перемещается в направлении линии очистного забоя на шаг заходки. Пневмобаллон 15 распирается между кровлей и почвой пласта. Крепь занимает исходное положение.

Применение данной крепи позволит уменьшить число и объем вывалообразований в призабойном пространстве очистных забоев.

Формула изобретения

Механизированная пневматическая крепь, включающая базовые балки, жестко связанные с четными и нечетными пневмобаллонами и механизм передвижки, отличающаяся тем, что пневмобаллоны выполнены треугольной формы, примыкающими основаниями к базовым балкам, а базовые балки выполнены переменного сечения с увеличением диаметра в направлении удерживающего устройства механизма передвижки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.12.2006

Извещение опубликовано: 10.08.2008 БИ: 22/2008
