(54) ПНЕВМАТИЧЕСКОЕ СООРУЖЕНИЕ
(57) Реферат:
Изобретение относится к области строительства, а именно к пневматическим строительным конструкциям, и может быть использовано в ядерной и преимущественно в медицинской технике для защиты и ослабления гамма-, рентгеновского и нейтронного излучений. Сущность изобретения заключается в том, что с целью использования пневматического сооружения для защиты и ослабления интенсивности нейтронного излучения от объекта, расположенного под сооружением, подвешивается к тканепленочному утеплителю с помощью непрерывных подвижных нитей, пропущенных через кольца подвесов, полиэтиленовый материал, при этом силовая оболочка, тканепленочный утеплитель и полиэтиленовый материал установлены друг от друга с зазором, заполненным воздухом, а в тканепленочном утеплителе и полиэтиленовом материале выполнены сквозные отверстия для пропуска воздуха, причем зазор между тканепленочным утеплителем и полиэтиленовым материалом может изменяться в пределах необходимых эксплуатационных требований. Достигаемый технический результат заключается в защите и ослаблении нейтронного излучения за счет повышенного содержания водорода в полиэтиленовом материале. 2 ил.
Изобретение относится к пневматическим строительным конструкциям и может быть использовано в ядерной и преимущественно в медицинской технике для защиты и ослабления гамма-, рентгеновского и нейтронного излучений.
Предлагаемое изобретение является усовершенствованием известного пневматического сооружения, описанного, см. Ермолов В.В. Пневматические конструкции воздухоопорного типа. – М.: Стройиздат, 1973, с.22, рис.1.14б, и наиболее близкого аналога – прототип (Патент №2074938, Е 04 Н 15/20).
В основном изобретении, патент №2074938, описано пневматическое сооружение, включающее воздухоопорную силовую оболочку, подвешенный к ней тканепленочный утеплитель, шлюзовое приспособление, вентиляционную установку и анкерное основание.
Для защиты и ослабления интенсивности гамма- и рентгеновского излучения от объекта, расположенного под сооружением, воздухоопорная силовая оболочка и тканепленочный утеплитель с внутренней стороны покрыты поглощающим материалом, состоящим из свинцового порошка со связующим, причем плотность поглощающего материала увеличивается в направлении от тканепленочного утеплителя к воздухоопорной силовой оболочке.
Такая конструкция известного пневматического сооружения защищает и ослабляет интенсивность гамма- и рентгеновского излучения от объекта, расположенного под сооружением, она не обеспечивает защиту и ослабление от нейтронного излучения.
Целью дополнительного изобретения является создание конструкции силовой оболочки пневматического сооружения, защищающей и ослабляющей интенсивность нейтронного излучения от объекта, расположенного под сооружением.
Эта цель достигается путем подвешивания к тканепленочному утеплителю с помощью непрерывных подвижных нитей, пропущенных через кольца подвесов, полиэтиленового материала, при этом силовая оболочка, тканепленочный утеплитель и полиэтиленовый материал установлены друг от друга с зазором, заполненным воздухом, а в тканепленочном утеплителе и полиэтилновом материале выполнены сквозные отверстия для пропуска воздуха, причем зазор между тканепленочным утеплителем и полиэтиленовым материалом может изменяться в пределах необходимых эксплуатационных требований. Такое конструктивное решение оболочки сооружения защищает и ослабляет нейтронное излучение от объекта, расположенного под сооружением.

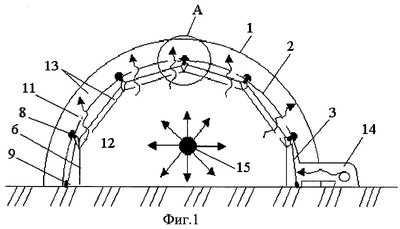

На фиг.1 изображен общий вид пневматического сооружения, схема движения воздуха из помещения в зазоры, образуемые оболочкой, утеплителем и полиэтиленовым материалом; фиг.2 – узел А, конструкция подвеса к тканепленочному утеплителю полиэтиленового материала, а также схема пропуска воздуха из помещения в зазоры.
Пневматическое сооружение для защиты и ослабления гамма-, рентгеновского и нейтронного излучений включает: воздухоопорную силовую оболочку 1, подвешенный к ней тканепленочный утеплитель 2, а к тканепленочному утеплителю подвешен на непрерывных подвижных нитях 3, которые верхними концами прикреплены, например, застежкой карабина 4 к анкерным петлям 5, закрепленным на внутренней поверхности полиэтиленового материала 6, а затем продеты через ушко, например, карабина 4, и поднимаясь вверх, входит во второе кольцо 7 подвеса 8, образуя вертикальные парные связи. Далее запасовка непрерывных подвижных нитей 3 повторяется. Нижними концами непрерывная подвижная нить 3 закрепляется к анкерам 9. Воздухоопорная силовая оболочка 1, тканепленочный утеплитель 2 покрыты поглощающим материалом 10. Тканепленочный утеплитель 2 и полиэтиленового материала 6 имеют отверстия 11 для пропуска воздуха из помещения 12 в зазоры 13. Для нормального функционирования сооружения требуется поддержание избыточного давления воздуха, которое создается вентиляционной установкой 14. Источник нейтронного излучения 15 располагается под пневматическим сооружением.
После установки пневматического сооружения в проектное эксплуатационное положение производится подвешивание полиэтиленового материала, который расстилается внутри на основание, а свисающие вертикальные парные связи непрерывных нитей 3 посредством застежек карабина 4 закрепляются за анкерные петли 5 полиэтиленового материала 6. Подъем его осуществляется вручную путем последовательного выбирания непрерывных подвижных нитей 3, которые закрепляются, после завершения подъема к анкерам 9. Изменение зазора 13 между тканепленочным утеплителем 2 и полиэтиленовым материалом 6, в период эксплуатации, осуществляется подвижными нитями 3. В период эксплуатации может осуществляться замена полиэтиленового материала. Защита и ослабление нейтронное излучения осуществляется за счет повышенного содержания водорода в полиэтиленовом материале.
Формула изобретения
Пневматическое сооружение, включающее воздухоопорную оболочку, тканепленочный утеплитель, установленный с зазором относительно оболочки, шлюзовое приспособление, вентиляционную установку и анкерное основание, воздухоопорная силовая оболочка и тканепленочный утеплитель с внутренней стороны покрыты поглощающим материалом, а в утеплителе выполнены сквозные отверстия, отличающееся тем, что, с целью использования сооружения для защиты и ослабления нейтронного излучения, к тканепленочному утеплителю с помощью непрерывных подвижных нитей, пропущенных через кольца подвесов, подвешен полиэтиленовый материал, в котором выполнены сквозные отверстия для пропуска воздуха, при этом между тканепленочным утеплителем и полиэтиленовым материалом имеется зазор.
