Патент на изобретение №2276712

(54) ПЛАТФОРМЕННЫЙ СБОРНО-МОНОЛИТНЫЙ СТЫК

(57) Реферат:

Предлагаемое изобретение относится к области строительства и предназначено для устройства сборно-монолитных стыков панелей стен и перекрытий в каркасно-панельных жилых, гражданских, производственных и других зданиях и сооружениях. Достигаемый технический результат состоит в повышении прочности и надежности стыка, обеспечении жесткого соединения между собой сборных стеновых панелей и опертых на них многопустотных плит перекрытия, существенном улучшении его технологичности. Платформенный сборно-монолитный стык включает многопустотные плиты перекрытия, опертые на внутренние несущие стеновые панели, и армированный вертикальным каркасом, заполненный бетоном участок между торцами стеновых панелей и приопорными участками плит перекрытия, при этом в пустотах, выходящих на торец многопустотной плиты перекрытия, на расстоянии, превышающем толщину стеновой панели, устроены бетонные диафрагмы толщиной не менее 30 мм, в этом же торце по краю в верхней тонкой части плиты над пустотами выполнены прямоугольные в плане отверстия на глубину от верхней поверхности плиты до пустоты, а в верхней части бетона замоноличивания стыка на всю ширину участка замоноличивания дополнительно уложена арматурная сетка, которая в плане имеет прямоугольные выступы, перекрывающие указанные монолитные участки в прямоугольных отверстиях, устроенных в торцах плиты над пустотами. 4 ил.

Предлагаемое изобретение относится к области строительства и предназначено для устройства сборно-монолитных стыков панелей стен и перекрытий в каркасно-панельных жилых, гражданских, производственных и других зданиях и сооружениях.

Известен платформенный стык [1], включающий примыкающие снизу и сверху сборные стеновые панели и сборные многопустотные плиты перекрытия, опертые на стеновую панель, и устроенный между торцами стеновых панелей и приопорными участками плит перекрытий участок, заполненный бетоном на расчетную глубину.

Недостаток такого конструктивного решения заключается в том, что без заделки пустот плит перекрытия бетоном прочность отдельных участков плиты оказывается существенно ниже призменной прочности бетона, из которого изготовлены конструкции. В результате прочность платформенного стыка оказывается недостаточной для зданий повышенной этажности (более 5 этажей).

Известен также платформенный стык [2], включающий примыкающие снизу и сверху сборные стеновые панели и приопорные участи многопустотных плит перекрытия, опертых на стеновую панель, а также отверстия с арматурой, расположенные на верхней поверхности многопустотных плит над пустотами, заполненные бетоном.

Недостаток такого конструктивного решения заключается в большой материалоемкости, трудоемкости и нарушении сплошности сборных приопорных участков плит перекрытия при устройстве отверстий, в результате чего образуются раковины.

Задача, на решение которой направлено изобретение, состоит в повышении прочности и надежности стыка, обеспечении жесткого соединения между собой сборных стеновых панелей и опертых на них многопустотных плит перекрытия, существенном улучшении его технологичности.

Это достигается тем, что в платформенном сборно-монолитном стыке, включающем многопустотные плиты перекрытия, опертые на внутренние несущие стеновые панели, и армированный вертикальным каркасом, заполненный бетоном участок между торцами стеновых панелей и приопорными участками плит перекрытия, в отличие от прототипа, в пустотах, выходящих на торец многопустотной плиты перекрытия, на расстоянии, превышающем толщину стеновой панели устроены бетонные диафрагмы толщиной не менее 30 мм, в этом же торце по краю в верхней тонкой части плиты над пустотами выполнены прямоугольные в плане отверстия на глубину от верхней поверхности плиты до пустоты, а в верхней части бетона замоноличивания стыка на всю ширину участка замоноличивания дополнительно уложена арматурная сетка, которая в плане имеет прямоугольные выступы, перекрывающие указанные монолитные участки в прямоугольных отверстиях, устроенных в торцах плиты над пустотами.

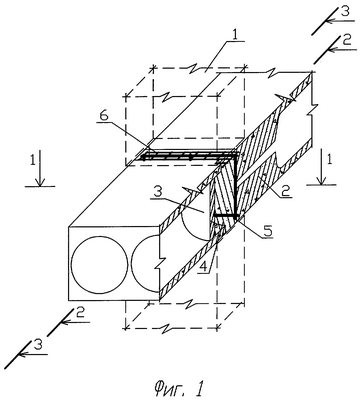

Сущность изобретения поясняется чертежами. На фиг.1 изображен общий вид платформенного сборно-монолитного стыка в изометрии, на фиг.2 – продольный разрез стыка, на фиг.3, 4 – поперечные разрезы стыка.

Платформенный сборно-монолитный стык включает внутренние несущие стеновые панели 1 с опертыми на них многопустотными железобетонными плитами перекрытия 2, бетонные диафрагмы 3, бетон замоноличивания стыка 4, арматурный каркас 5, продольную арматурную сетку 6 с фигурной в плане формой, повторяющей форму стыка.

Устройство работает следующим образом. В отверстиях, выходящих на торец многопустотной плиты перекрытия, на расстоянии, превышающем толщину внутренней несущей стеновой панели, устраивают бетонные диафрагмы толщиной не менее 30 мм. При заполнении бетоном пространства между торцами стеновых панелей и приопорными участками опертых на них плит перекрытия замоноличивают также получившиеся участки в пустотах плит перекрытия, ограниченные бетонными диафрагмами. Замоноличивание выполняют с помощью прямоугольных в плане отверстий по краю плиты, у которого пустоты выходят на торец плиты. Такие отверстия устраивают на глубину от верхней поверхности плиты до пустоты. При производстве многопустотных плит на предприятиях стройиндустрии для образования отверстий в верхней полке плиты над пустотами на пуансоны (пустотообразователи) наваривают специальные вырезанные по форме проема жесткие вставки, которые извлекаются вместе с пуансоном, образуя таким образом отверстия заданной формы. Устанавливают вертикальный арматурный каркас высотой, меньшей высоты плит перекрытия в (1,25-1,3) раз, и дополнительно в верхней части бетона замоноличивания стыка на всю ширину участка замоноличивания укладывают арматурную сетку, которая в плане имеет прямоугольные выступы, перекрывающие указанные монолитные участки в прямоугольных отверстиях, устроенных в торцах плиты над пустотами, тем самым обеспечивая совместную работу бетона замоноличивания и арматуры и увеличивая несущую способность стыка.

Наличие указанных новых признаков в едином сочетании повышает прочность и надежность стыка, обеспечивает жесткое соединение между собой сборных стеновых панелей и опертых на них многопустотных плит перекрытия, существенно улучшает его технологичность.

Источники информации

1. Фалевич Б.Н., Штритер К.Ф. Проектирование каменных и крупнопанельных конструкций. – М.: Высшая школа, 1983. – с.192.

2. Пособие по проектированию жилых зданий/ЦНИИЭПжилища Госкомархитектуры. Вып.3. Конструкции жилых зданий (к СНиП 2.08.01-85). – М.: Стройиздат, 1989, – рис.18, г, с.46 – прототип.

Формула изобретения

Платформенный сборно-монолитный стык, включающий многопустотные плиты перекрытия, опертые на внутренние несущие стеновые панели, и армированный вертикальным каркасом, заполненный бетоном участок между торцами стеновых панелей и приопорными участками плит перекрытия, отличающийся тем, что в пустотах, выходящих на торец многопустотной плиты перекрытия, на расстоянии, превышающем толщину стеновой панели, устроены бетонные диафрагмы толщиной не менее 30 мм, в этом же торце по краю в верхней тонкой части плиты над пустотами выполнены прямоугольные в плане отверстия на глубину от верхней поверхности плиты до пустоты, а в верхней части бетона замоноличивания стыка на всю ширину участка замоноличивания дополнительно уложена арматурная сетка, которая в плане имеет прямоугольные выступы, перекрывающие указанные монолитные участки в прямоугольных отверстиях, устроенных в торцах плиты над пустотами.
