Патент на изобретение №2276273

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение предназначено для нагрева сетевой воды и выработки электроэнергии и может быть использовано на тепловых электрических станциях. Тепловая электрическая станция содержит паровую турбину с отопительными отборами пара и конденсатором, к которому подключены напорный и сливной трубопроводы циркуляционной воды, нижний и верхний сетевые подогреватели, включенные по нагреваемой среде между подающим и обратным сетевыми трубопроводами и подключенные по греющей среде к отопительным отборам, трубопровод исходной подпиточной воды, подключенный к обратному сетевому трубопроводу, и теплонасосную установку с двухступенчатыми испарителем и конденсатором. Первая ступень испарителя подключена к сливному трубопроводу циркуляционной воды. Вторая ступень испарителя подключена к обратному сетевому трубопроводу перед нижним сетевым подогревателем. Первая ступень конденсатора теплонасосной установки, соединенная с первой ступенью испарителя, включена по нагреваемой среде в трубопровод исходной подпиточной воды. Вторая ступень конденсатора, соединенная со второй ступенью испарителя, включена в подающий сетевой трубопровод после верхнего сетевого подогревателя. Изобретение обеспечивает повышение экономичности тепловой электрической станции. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электрических станциях.

Известны тепловые электрические станции – аналоги, содержащие паровую турбину с отопительными отборами пара и конденсатором, к которому подключены напорный и сливной трубопроводы циркуляционной воды, нижний и верхний сетевые подогреватели, включенные по нагреваемой среде между подающим и обратным сетевыми трубопроводами и подключенные по греющей среде к отопительным отборам, трубопровод исходной подпиточной воды, подключенный к обратному сетевому трубопроводу, теплонасосную установку, подключенную по холодной стороне к обратному сетевому трубопроводу и к сливному трубопроводу циркуляционной воды, а по горячей стороне – к трубопроводу исходной подпиточной воды (см. а.с. SU 1590569 A1, F 01 К 17/02, 07.09.1990). Этот аналог принят в качестве прототипа изобретения.

Недостатком аналогов и прототипа является пониженная экономичность тепловой электрической станции, которая обусловлена повышенной температурой обратной сетевой воды, что приводит к снижению теплофикационной выработки электроэнергии.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции за счет максимально возможного отвода теплоты от циркуляционной воды и обратной сетевой воды и увеличения выработки электроэнергии.

Для достижения этого результата предложена тепловая электрическая станция, содержащая паровую турбину с отопительными отборами пара и конденсатором, к которому подключены напорный и сливной трубопроводы циркуляционной воды, нижний и верхний сетевые подогреватели, включенные по нагреваемой среде между подающим и обратным сетевыми трубопроводами и подключенные по греющей среде к отопительным отборам, трубопровод исходной подпиточной воды, подключенный к обратному сетевому трубопроводу, теплонасосную установку, подключенную по холодной стороне к обратному сетевому трубопроводу и к сливному трубопроводу циркуляционной воды, а по горячей стороне – к трубопроводу исходной подпиточной воды.

Отличием заявленной тепловой электрической станции является то, что испаритель и конденсатор теплонасосной установки выполнены двухступенчатыми, причем первая ступень испарителя подключена к сливному трубопроводу циркуляционной воды, вторая ступень испарителя подключена к обратному сетевому трубопроводу перед нижним сетевым подогревателем, а первая ступень конденсатора теплонасосной установки, соединенная с первой ступенью испарителя, включена по нагреваемой среде в трубопровод исходной подпиточной воды, вторая ступень конденсатора, соединенная со второй ступенью испарителя, включена в подающий сетевой трубопровод после верхнего сетевого подогревателя.

Новые отличительные признаки, характеризующие тепловую электрическую станцию, позволяют обеспечить максимальный отвод теплоты от циркуляционной воды и обратной сетевой воды и, тем самым, увеличить теплофикационную выработку электроэнергии и повысить экономичность работы станции.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

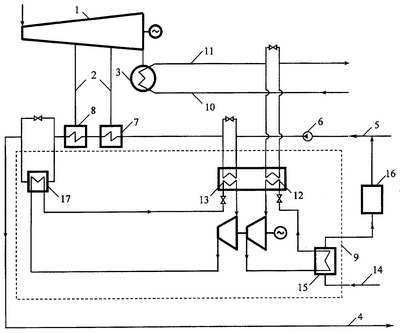

На чертеже изображена принципиальная схема тепловой электрической станции.

Тепловая электрическая станция содержит паровую турбину 1 с отопительными отборами пара 2 и конденсатором 3, подающий 4 и обратный 5 сетевые трубопроводы, сетевой насос 6, нижний 7 и верхний 8 сетевые подогреватели, включенные по нагреваемой среде между подающим 4 и обратным 5 сетевыми трубопроводами и подключенные по греющей среде к отопительным отборам 2, теплонасосную установку 9 с двухступенчатыми испарителем и конденсатором. К конденсатору 3 турбины 1 подключены напорный 10 и сливной 11 трубопроводы циркуляционной воды. Первая ступень испарителя 12 подключена к сливному трубопроводу циркуляционной воды 11, а вторая ступень испарителя 13 подключена к обратному сетевому трубопроводу 5 перед нижним сетевым подогревателем 7. К обратному сетевому трубопроводу 5 подключен трубопровод исходной подпиточной воды 14, в который последовательно включены первая ступень конденсатора 15 теплонасосной установки 9, связанная с первой ступенью испарителя 12, и водоподготовительная установка 16. Вторая ступень конденсатора 17, связанная со второй ступенью испарителя 13, включена в подающий трубопровод сетевой воды 4 после верхнего сетевого подогревателя 8.

Тепловая электрическая станция работает следующим образом.

Отработавший в паровой турбине 1 пар конденсируется в конденсаторе 3, для чего в конденсатор 3 по напорному циркуляционному трубопроводу 10 подают охлаждающую воду. Нагретая в конденсаторе вода поступает в первую ступень испарителя 12 теплонасосной установки 9, где отдает свою теплоту хладагенту, циркулирующему в контуре теплонасосной установки 9, а затем отводится по сливному трубопроводу циркуляционной воды 11. Возвращаемая от потребителей по обратному сетевому трубопроводу 5 сетевая вода подается сетевым насосом 6 во вторую ступень испарителя 13 теплонасосной установки 9, где отдает часть теплоты хладагенту теплонасосной установки 9 и охлаждается. Утечки сетевой воды компенсируют подпиточной водой, которую по трубопроводу исходной подпиточной воды 14 подают для подогрева в первую ступень конденсатора 15 теплонасосной установки 9, затем обрабатывают в водоподготовительной установке 16 и направляют в обратный сетевой трубопровод 5. Перед подачей потребителям сетевая вода последовательно нагревается в нижнем 7 и верхнем 8 сетевых подогревателях и во второй ступени конденсатора 17 теплонасосной установки 9. Благодаря использованию двухступенчатой теплонасосной установки 9 достигается максимально возможный отвод теплоты от циркуляционной воды и обратной сетевой воды, что способствует увеличению теплофикационной выработки электроэнергии и позволяет повысить экономичность тепловой электрической станции.

Формула изобретения

Тепловая электрическая станция, содержащая паровую турбину с отопительными отборами пара и конденсатором, к которому подключены напорный и сливной трубопроводы циркуляционной воды, нижний и верхний сетевые подогреватели, включенные по нагреваемой среде между подающим и обратным сетевыми трубопроводами и подключенные по греющей среде к отопительным отборам, трубопровод исходной подпиточной воды, подключенный к обратному сетевому трубопроводу, теплонасосную установку, подключенную по холодной стороне к обратному сетевому трубопроводу и к сливному трубопроводу циркуляционной воды, а по горячей стороне – к трубопроводу исходной подпиточной воды, отличающаяся тем, что испаритель и конденсатор теплонасосной установки выполнены двухступенчатыми, причем первая ступень испарителя подключена к сливному трубопроводу циркуляционной воды, вторая ступень испарителя подключена к обратному сетевому трубопроводу перед нижним сетевым подогревателем, а первая ступень конденсатора теплонасосной установки, соединенная с первой ступенью испарителя, включена по нагреваемой среде в трубопровод исходной подпиточной воды, вторая ступень конденсатора, соединенная со второй ступенью испарителя, включена в подающий сетевой трубопровод после верхнего сетевого подогревателя.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.12.2006

Извещение опубликовано: 20.06.2008 БИ: 17/2008
