Патент на изобретение №2276270

(54) ПЕРЕКРЫТИЕ СЕКЦИИ МЕХАНИЗИРОВАННОЙ КРЕПИ

(57) Реферат:

Изобретение относится к горному делу, в частности к способу управления кровлей в нарушенных зонах, и может быть использовано при разработке угольных, калийных и каменно-солевых пластов механизированными комплексами. Обеспечивает предотвращение заштыбовки козырька в процессе выемки полезного ископаемого, возможных поломок выдвижного козырька, а также вывалов добываемого полезного ископаемого в очистной забой, создание зоны дополнительной опоры для механизированной крепи. Перекрытие секции включает козырек, внутри которого в направляющих установлен выдвижной козырек и гидродомкрат перемещения выдвижного козырька. Выдвижной козырек закрыт защитным кожухом, связанным с гидродомкратом перемещения выдвижного козырька. Он выполнен в нижней части с пазом, в котором установлен пневмобаллон с возможностью закачивания в него воздуха после попадания выдвижного козырька во врубовую щель. 3 ил.

Изобретение относится к горному делу, в частности к способу управления кровлей в нарушенных зонах, и может быть использовано при разработке угольных, калийных и каменно-солевых пластов механизированными комплексами.

Известно перекрытие механизированной крепи, включающее козырек с верхним листом и задней стенкой, внутри которого в направляющих установлен выдвижной скалыватель в виде клина, и гидроцилиндр перемещения скалывателя, связанный со скалывателем проушиной с задней стенкой, отличающееся тем, что козырек снабжен поперечной балкой с зубчатыми зацепами, пружиной и рычагами, жестко соединенными одними концами с поперечной балкой, гидроцилиндр перемещения скалывателя установлен с возможностью дополнительного осевого смещения его проушины, причем пружина размещена между задней стенкой и проушиной, верхние плоскости проушины наклонены под острым углом к оси гидроцилиндра для контактирования с поперечной балкой, а вторые концы рычагов шарнирно соединены с верхним листом с возможностью поворота рычагов в вертикальной плоскости и контакта зубчатых зацепов с кровлей [авт. свид. 2015339, кл. Е 21 D 23/06, 1992].

Данное перекрытие не позволяет исключить возможные вывалы вмещающих пород в призабойную зону при работе механизированного комплекса в зонах с неустойчивой кровлей.

Известно перекрытие механизированной крепи [авт. свид. 1574822, кл. E 21 D 23/06, 1987], принятое за прототип, включающее выдвижной верхняк коробчатой формы, связанный с корпусом гидродомкратом выдвижения, расположенное на его открытом забойном конце отбойное устройство с замкнутой цепью, на которой закреплены рабочие элементы.

Недостатком данного перекрытия является низкая техническая надежность, так как конструкция выдвижного козырька выполнена в форме короба, что является причиной заштыбовки конструкции козырька в процессе выемки полезного ископаемого, а также оно не имеет дополнительной опоры, что очень важно при работе механизированных комплексов в зонах с нарушенными вмещающими породами.

Задачей изобретения является устранение указанных недостатков.

Задача решается тем, что перекрытие секции механизированной крепи, включающее козырек, внутри которого в направляющих установлен выдвижной козырек и гидродомкрат перемещения выдвижного козырька, согласно изобретению выдвижной козырек закрыт защитным кожухом, связанным с гидродомкратом перемещения выдвижного козырька, и выполнен в нижней части с пазом, в котором установлен пневмобаллон с возможностью закачивания в него воздуха после попадания выдвижного козырька во врубовую щель.

Это решение позволит избежать заштыбовки козырька в процессе выемки полезного ископаемого, избежать возможных поломок выдвижного козырька, а также создать благоприятные условия управления кровлей в нарушенных зонах вмещающих пород.

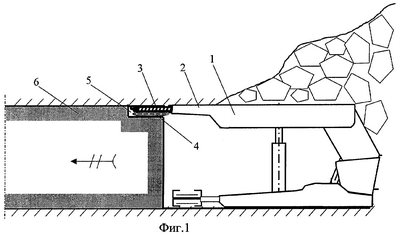

Изобретение поясняется чертежами, где на фиг.1 представлена механизированная крепь в очистном забое; на фиг.2 – продольный разрез перекрытия; на фиг.3 – разрез по А-А.

На чертежах: 1 – перекрытие секции механизированной крепи; 2 – козырек перекрытия секции механизированной крепи; 3 – выдвижной козырек; 4 – пневмобаллон; 5 – врубовая щель; 6 – вынимаемый массив; 7 – гидродомкрат; 8 – защитный кожух, 9 – направляющие швеллеры.

Перекрытие 1 секции механизированной крепи содержит козырек 2, оснащенный выдвижным козырьком 3, который выполнен с пазом в нижней части. В пазу нижней части установлен пневмобаллон 4. Выдвижной козырек 3 расположен на направляющих швеллерах 9 в козырьке 2 перекрытия 1 секции механизированной крепи и закрыт защитным кожухом 8. Гидродомкрат 7 связан с защитным кожухом 8.

Работа механизированного комплекса оборудованного представленной крепью в нарушенных зонах осуществляется следующим образом.

Перед выемкой полезного ископаемого с помощью навесного врубового агрегата, установленного на комбайне, в верхней части вынимаемого массива 6 вырубают врубовую щель 5. Сразу за врубовым агрегатом в образованную врубовую щель 5 задвигается выдвижной козырек 3, установленный в козырьке 2 перекрытия секции механизированной крепи. Его движение происходит по направляющим швеллерам 9, по направлению к груди забоя с помощью гидродомкрата 7, соединенного с защитным кожухом 8.

После того как выдвижной козырек 3 попадает во врубовую щель 5, закачивается воздух в пневмобаллон 4. При этом происходит распор выдвижного козырька 3 между кровлей вынимаемого массива 6 и грудью забоя. В результате этого создается зона дополнительной опоры для механизированной крепи. Также осуществляется более жесткое взаимодействие выдвижного козырька 3 и кровли вынимаемого массива 6, что позволяет избежать возможных поломок выдвижного козырька 3. А так как работы ведутся в нарушенных зонах, то давление, создаваемое пневмобаллоном 4 на грудь забоя, позволит не только создать зону дополнительной опоры для механизированной крепи, но и избежать вывалов добываемого полезного ископаемого в очистной забой.

Затем под выдвижным козырьком 3 происходит отбойка полезного ископаемого комбайном, а сразу после прохода комбайна перекрытие 1 секции механизированной крепи передвигается к груди очистного забоя. Далее цикл повторяется.

Предложенное решение позволит избежать заштыбовки козырька в процессе выемки полезного ископаемого, избежать возможных поломок выдвижного козырька, а также создать благоприятные условия управления кровлей в нарушенных зонах вмещающих пород и позволит не только создать зону дополнительной опоры для механизированной крепи, но и избежать вывалов добываемого полезного ископаемого в очистной забой.

Формула изобретения

Перекрытие секции механизированной крепи, включающее козырек, внутри которого в направляющих установлен выдвижной козырек и гидродомкрат перемещения выдвижного козырька, отличающееся тем, что выдвижной козырек закрыт защитным кожухом, связанным с гидродомкратом перемещения выдвижного козырька, и выполнен в нижней части с пазом, в котором установлен пневмобаллон с возможностью закачивания в него воздуха после попадания выдвижного козырька во врубовую щель.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.11.2006

Извещение опубликовано: 10.07.2008 БИ: 19/2008
