Патент на изобретение №2274997

(54) УСТРОЙСТВО ДЛЯ УБОРКИ ОВОЩЕЙ

(57) Реферат:

Изобретение относится к области сельского хозяйства, в частности к устройствам для уборки овощей пасленовых культур, таких как томаты, сладкий перец и баклажаны. Устройство содержит плодоотделитель, стеблеподъемники с рабочей поверхностью конусной формы и плодоотводящие транспортеры, расположенные по обе стороны плодоотделителя. Рабочая поверхность стеблеподъемников выполнена с винтовой прорезью по всей длине, имеющей в поперечном сечении трапециевидную форму. Шаг винтовой прорези определяется из выражения S=60V/n, где S – шаг винтовой прорези, V – поступательная скорость устройства, n – частота вращения стеблеподъемников. Угол наклона винтовой прорези к продольной оси стеблеподъемника определяется выражением , где – угол наклона винтовой прорези к продольной оси стеблеподъемников, – угол трения растений по рабочей поверхности стеблеподъемников, V_окр – окружная скорость в рассматриваемом поперечном сечении стеблеподъемников, V – поступательная скорость устройства. Плодоотводящие транспортеры накрыты экранами, выполненными гибкими и секционными, причем секции их закреплены консольно. Сокращаются потери плодов в процессе сбора урожая. 7 ил.

Предлагаемое изобретение относится к области сельского хозяйства, в частности к устройствам для уборки овощей пасленовых культур, таких как томаты, баклажаны и сладкий перец.

Известно устройство для уборки овощей, содержащее два многовальцовых барабана, установленные с зазором относительно друг друга, и расположенные в передней части барабанов стеблеподъемники, выполненные в виде вращающихся конусов со шнековой навивкой. (А.с. СССР №1007587, кл. А 01 D 45/00; а.с. СССР №1204142, кл. А 01 D 45/00; а.с. СССР №1521348, кл. А 01 D 45/00).

Недостатками известного устройства для уборки овощей являются значительные потери плодов урожая и энергоемкость процесса уборки.

Указанные недостатки обусловлены тем, что вращающиеся конусные стеблеподъемники имеют шнековую навивку. При постоянной поступательной скорости устройства и угловой скорости стеблеподъемников обеспечивается условие вхождения стебля в зазор между навивками в вертикальном положении. В процессе движения устройства по полю его поступательная скорость изменяется. С изменением поступательной скорости устройства стебли растений под действием навивок стеблеподъемников наклоняются вперед или назад по ходу движения устройства, т.е. стебли кустов подвергаются дополнительно колебанию, тереблению, выдергиванию. Это приводит к преждевременному отделению плодов от стебля в зоне стеблеподъемников и падению их на почву. Это увеличивает потери урожая плодов россыпью.

Стеблеподъемники перед началом уборки регулируются так, чтобы нижняя ветвь шнековых навивок, вращаясь, перемещалась по поверхности поля. В процессе перемещения устройства по полю стеблеподъемники ввинчиваются в нижнюю часть кустов и поднимают стебли. Одновременно шнековые навивки стеблеподъемников смещают верхний слой почвы, увеличивая дополнительно затраты энергии на процесс уборки.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому устройству является устройство для уборки овощей, содержащее два многовальцовых барабана, установленные с зазором относительно друг друга, и расположенные в передней части барабанов стеблеподъемники в форме вращающихся конусов с гладкой винтовой навивкой. (А.с. №2163432, кл. А 01 D 45/00, 46/00 – прототип).

Недостатками устройства, принятого за прототип, являются значительные потери плодов урожая и энергоемкость процесса уборки.

Указанные недостатки обусловлены тем, что вращающиеся конусные стеблеподъемники имеют гладкую винтовую навивку. При постоянной поступательной скорости устройства и угловой скорости стеблеподъемников обеспечивается условие вхождения стебля растения в вертикальном положении в зазор между навивками. В процессе движения устройства по полю его поступательная скорость изменяется. Из-за изменения поступательной скорости устройства в процессе сбора плодов стебли растений под действием навивок стеблеподъемников наклоняются вперед или назад по ходу движения устройства. Таким образом стебли растений подвергаются дополнительно колебанию. Это приводит к преждевременному отделению части плодов от стеблей в зоне стеблеподъемников и падению их на почву. Это увеличивает потери урожая плодов россыпью.

В процессе работы устройства вращающиеся конусные стеблеподъемники гладкой винтовой навивкой захватывают и смещают верхний слой почвы, увеличивая энергоемкость процесса уборки урожая.

Техническим решением задачи является сокращение потерь плодов в процессе сбора урожая.

Задача достигается тем, что в устройстве для уборки овощей, содержащем плодоотделитель, стеблеподъемники с рабочей поверхностью конусной формы и плодоотводящие транспортеры, расположенные по обе стороны плодоотделителя, согласно изобретению рабочая поверхность стеблеподъемников выполнена с винтовой прорезью по всей длине, имеющей в поперечном сечении трапециевидную форму, шаг винтовой прорези определяется из выражения

S=60V/n,

где S – шаг винтовой прорези,

V – поступательная скорость устройства,

n – частота вращения стеблеподъемника,

а угол наклона винтовой прорези к продольной оси стеблеподъемника определяется выражением

,

где – угол наклона винтовой прорези к продольной оси стеблеподъемников,

– угол трения растений по рабочей поверхности стеблеподъемников,

V_окр – окружная скорость в рассматриваемом поперечном сечении стеблеподъемников,

V – поступательная скорость устройства,

а плодоотводящие транспортеры накрыты экранами, выполненными гибкими и секционными, причем секции их закреплены консольно.

Благодаря отличительным признакам заявленного устройства, т.е. выполнению рабочей поверхности стеблеподъемников с винтовой прорезью, устраняется перемещение стеблеподъемниками верхнего слоя почвы в процессе уборки, что снижает энергоемкость процесса уборки. При отклонении поступательной скорости устройства от оптимального режима стебли кустов убираемой культуры выходят беспрепятственно из контакта с винтовой прорезью. Это устраняет теребление стеблей стеблеподъемниками и, как следствие их, отделение от стеблей и падение на почву. Это снижает потери плодов.

Выполнение винтовой прорези по всей длине рабочей поверхности стеблеподъемников обеспечивает подачу стеблей в зазор между барабанами.

Выполнение винтовой прорези в поперечном сечении трапециевидной формы улучшает вход и выход стеблей растений из винтовой прорези.

Шаг винтовой прорези, определяемый выражением S=60 V/n, обеспечивает режим работы устройства для выбранной поступательной скорости устройства, при котором воздействие на стебли со стороны стенок винтовых прорезей минимальное.

Выполнение угла наклона винтовой прорези согласно выражению

,

обеспечивает условие движения стеблей без их требования по всей длине конусной поверхности стеблеподъемников.

Установка над плодоотводящими транспортерами консольно закрепленных экранов снижает силу удара плодов о поверхность плодоотводящих транспортеров в процессе их поступления с вальцевых барабанов и, как следствие, травмирование плодов. Это увеличивает их срок хранения и улучшает товарный вид.

Выполнение экранов гибкими и из отдельных участков секций улучшает процесс амортизации удара плодов о поверхность плодоотводящих транспортеров.

Анализ свойств совокупности признаков заявленного устройства и свойств совокупности признаков обнаруженного прототипа и аналогов показал, что совокупность признаков заявленного устройства проявляет усиленное свойство прототипа – уменьшение потерь плодов в процессе уборки урожая пасленовых культур.

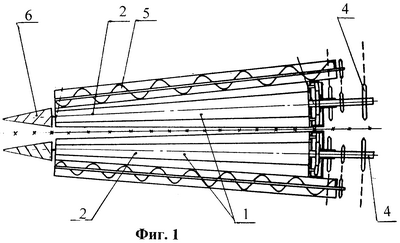

На фиг.1 схематично изображено устройство для уборки овощей, вид сверху; на фиг.2 – устройство для уборки овощей, вид сбоку; на фиг.3 – то же, в сечении по А-А.; на фиг.4 схематично показан стеблеподъемник, вид сбоку; на фиг.5 показан плодоотводящий транспортер, по виду Б на фиг.3; на фиг.6 показана винтовая прорезь – выносной элемент I на фиг.5; на фиг.7 – то же, в сечении по В-В на фиг.6.

Устройство для уборки овощей содержит плодоотделитель 1, выключающий установленные с зазором два одинаковых барабана 2, состоящие из вальцов 3. Барабаны 2 и вальцы снабжены раздельным приводом во вращение 4. По обеим сторонам плодоотделителя 1 расположены плодоотводящие транспортеры 5.

Перед плодоотделителем 1 располагаются стеблеподъемники 6 с приводом во вращение от барабанов 2. Рабочая поверхность 7 стеблеподъемников 6 конусной формы выполнена с винтовой прорезью 8 по всей длине. В поперечном сечении винтовая прорезь 8 имеет трапециевидную форму.

Плодоотводящие транспортеры 5 накрыты экранами 9, выполненными гибкими из упругого материала и разделенными на секции 10, закрепленные консольно.

Устройство для уборки овощей работает следующим образом. В процессе перемещения устройства по убираемому полю стеблеподъемники 6 ввинчиваются в нижнюю часть кустов растений. Полегшие стебли кустов скользят по рабочим поверхностям 7, подают в винтовые прорези 8, скользят в них, поднимаясь, формируя куст, попадаются до входа в рабочий зазор между барабанами 2 плодоотделителя 1. Находясь в рабочем зазоре между перемещающимися вдоль них барабанами 2, стебли кустов колеблются, теребятся под воздействием вращающихся барабанов 2 и вальцов 3. Созревшие плоды от воздействия на стебли отделяются от последних и попадают на поверхность барабанов 2, переносятся ими и подаются на экраны 9, накрывающие плодоотводящие транспортеры 5. Гибкая и упругая поверхность секций 10 экранов 9 гасит силу удара падающих с барабанов 2 плодов о поверхности плодоотводящих транспортеров 5. С секций экранов 9 плоды скатываются в плодоотводящие транспортеры 5 и далее в бункер устройства.

Использование предлагаемого устройства для уборки овощей в сравнении с известными устройствами позволит снизить потери плодов в процессе сбора урожая и энергоемкость процесса уборки урожая.

Формула изобретения

Устройство для уборки овощей, содержащее плодоотделитель, стеблеподъемники с рабочей поверхностью конусной формы и плодоотводящие транспортеры, расположенные по обе стороны плодоотделителя, отличающееся тем, что рабочая поверхность стеблеподъемников выполнена с винтовой прорезью по всей длине, имеющей в поперечном сечении трапециевидную форму, шаг винтовой прорези определяется из выражения

S=60V/n,

где S – шаг винтовой прорези,

V – поступательная скорость устройства,

n – частота вращения стеблеподъемников,

при этом угол наклона винтовой прорези к продольной оси стеблеподъемника определяется выражением

где – угол наклона винтовой прорези к продольной оси стеблеподъемников,

– угол трения растений по рабочей поверхности стеблеподъемников,

V_окр – окружная скорость в рассматриваемом поперечном сечении стеблеподъемников,

V – поступательная скорость устройства,

а плодоотводящие транспортеры накрыты экранами, выполненными гибкими и секционными, причем секции их закреплены консольно.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.08.2006

Извещение опубликовано: 10.04.2008 БИ: 10/2008
