Патент на изобретение №2274992

(54) АГРЕГАТ ДЛЯ ПОДКОРМКИ И ВНЕСЕНИЯ ГЕРБИЦИДОВ В ПРИКОРНЕВУЮ ЗОНУ РАСТЕНИЙ

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для внесения в почву жидких удобрений и гербицидов. Агрегат включает трактор с навесной системой, культиватор-растениепитатель, рабочие органы для рыхления почвы и подрезания сорняков. На стоках плоскорежущих рабочих органов, установленных у рядка растений, закреплены распылители для направленной подачи гербицидов и удобрений в прикорневую часть растений. Распылители выполнены в гибком износостойком шланге на боковой ее стороне, направленной к оси рядка растения. Во время работы шланг опирается на поверхность почвы и копирует ее рельеф, обеспечивая подачу жидкости в прикорневую зону растений. Распылительные отверстия выполнены коническими диффузорными. Такое конструктивное выполнение позволит повысить урожайность за счет эффективного уничтожения сорняков, снизить энергозатраты и повысить производительность агрегата. 4 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к техническим средствам для внесения в почву жидких удобрений и гербицидов.

Известно комбинированное орудие для предпосевной обработки почвы и посева, включающее раму и установленные на ней устройство для внесения гербицидов, туковысевающие аппараты с рабочими органами, культиваторные лапы и высевающие аппараты с рабочими органами, в котором с целью повышения урожайности возделываемых культур орудие имеет дополнительные культиваторные лапы, а рабочие органы туковысевающих аппаратов выполнены в виде подкормочных ножей, при этом дополнительные культиваторные лапы и подкормочные ножи установлены в два ряда в чередующемся порядке и по обе стороны от оси рядка (SU, авторское свидетельство №933012. М. кл.³

К недостаткам описанного комбинированного орудия применительно к решаемой нами проблеме, несмотря на сходность ряда технологических операций, относится невозможность уничтожения теплолюбивых и холодостойких сорняков в защитной зоне вдоль оси рядка пропашных культур (кукуруза, подсолнечник, сорго и др. культуры).

Известен также комбинированный рабочий орган культиватора для предпосевной обработки почвы и комплексного внесения жидких растворов, включающий стойку с двухсторонней заточкой, соединенную с культиваторной лапой, и трубопровод для подвода жидких удобрений, в котором с целью повышения качества предпосевной обработки почвенного пласта с внесением жидких растворов в почву и на ее поверхность, трубопровод снабжен распределителями жидких удобрений и распылителем, который размещен над культиваторной лапой, причем крылья последней выполнены криволинейными в поперечном сечении с выпуклостью вверх, а распределители жидких удобрений расположены под крыльями (SU, авторское свидетельство №965375. М. кл.³

К недостаткам описанного рабочего органа, несмотря на его многофункциональность, относятся невозможность химического уничтожения сорной растительности в защитной зоне вдоль оси рядка пропашных культур.

Наиболее близким аналогом к заявленному объекту относится культиваторный агрегат, снабженный рабочими органами для внесения жидких удобрений, содержащий культиваторную лапу, стойку, козырек, распылитель, установленный под козырьком, подводящий жидкость трубопровод, в котором с целью повышения эффективности внесения удобрений в прикорневую зону растений, сокращения их расхода каждая боковая часть козырька выполнена криволинейной, обращенной выпуклостью вверх, с образованием полой ниши переменного поперечного и продольного сечений, при этом распылитель имеет два сопла, каждое из которых направленно вдоль соответствующей ниши, причем срезная часть козырька выполнена плоской и расположена в одной плоскости с режущей кромкой лапы; с целью уменьшения улетучивания аммиака из борозды за лапой рабочего органа установлен прикатывающий каток на упругой подвеске (SU, авторское свидетельство №1291054. А1. М. кл.⁴

К недостаткам описанного рабочего органа для внесения жидких удобрений, принятого нами в качестве наиближайшего аналога, относятся ограниченные функциональные возможности.

Сущность заявленного изобретения заключается в следующем.

Задача, на решение которой направленно заявленное изобретение, – обеспечение возможности уничтожения сорняков в защитной зоне рядка культурных растений и внекорневого внесения удобрений.

Технический результат – повышение урожайности, снижение энергетических затрат и повышение производительности.

Указанный технический результат достигается тем, что в известном агрегате для подкормки и внесения гербицидов в прикорневую зону растений, и культиватор, имеющий лапы со стойками, подводящие жидкость трубопроводы, согласно изобретению агрегат снабжен смонтированными на стойках гибким износостойкими шлангами, каждый из которых имеет опорную часть для горизонтального расположения в процессе работы, причем распылители выполнены коническими в виде комбинированных диффузорных отверстий на боковых сторонах каждого шланга, обращенной к оси рядка растений.

Изобретение поясняется чертежами.

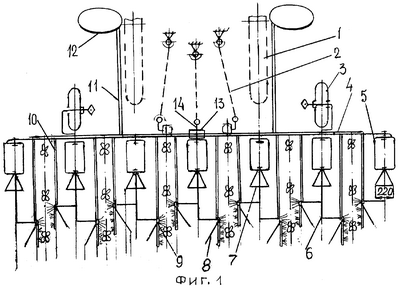

На фиг.1 изображен агрегат для подкормки и внесения гербицидов в прикорневую зону растений, вид в плане.

На фиг.2 – секция культиватора-растениепитателя с установленными для подачи и внесения гербицидов в прикорневую зону растений гибкими износостойкими шлангами, вид сбоку.

На фиг.3 – сечение А-А на фиг.2, схема размещения рабочих органов секции культиватора и гибких износостойких шлангов.

На фиг.4 – рабочий участок гибкого износостойкого шланга с калиброванными диффузорными отверстиями на боковой стороне.

Агрегат для подкормки и внесения гербицидов в прикорневую зону растений включает трактор 1 с навесной системой 2, предназначенный для агрегатирования с с.-х. машинами, опирающегося на опорно-приводные колеса 3 культиватора растениепитателя 4, у которого на параллелограммных подвесках 5 с помощью грядилей 6 установлены рабочие органы 7 и 8. Грядили предназначены для рыхления почвы и подрезания сорняков. К стойкам односторонних плоскорежущих лап 8 закреплены гибкие износостойкие шланги 9 для направленной подачи жидких удобрений или гербицидов в прикорневую часть растений. Для подвода удобрений или гербицидов предусмотрены рукава 10, которые соединены с магистральными трубопроводами 11, обеспечивающими подачу жидких растворов из емкости 12 к плунжерному насосу 13, имеющему привод от вала отбора мощности 14 трактора. На боковых лонжеронах трактора закреплены емкости 12. Гибкие износостойкие шланги 9 имеют калиброванные диффузорные отверстия 15 с углом конусности 30…45°. Отверстия 15 направлены в сторону рядка обрабатываемых растений.

Агрегат работает следующим образом.

Перед началом работы емкости 12 заполняются водным раствором удобрений или гербицида, соответствующего требованиям агротехники, и проверяется исправность всех узлов и механизмов. Рабочие органы культиватора устанавливаются на заданную ширину и глубину обработки междурядий, обеспечивая необходимую защитную зону в рядках растений. Гибкие износостойкие шланги 9 закрепляют на стойке рабочего органа таким образом, чтобы калиброванные отверстия 15 располагались в горизонтальной плоскости, а шланг 9 опирался на поверхность обрабатываемой почвы.

После проверки работы всех узлов и механизмов агрегат устанавливают на междурядье и включают вал отбора мощности трактора. Агрегат начинает движение для выполнения рабочего процесса.

При движении агрегата по полю раствор удобрений или гербицида из емкости 12 по трубопроводам 11 поступает к плунжерному насосу 13, который создает необходимое давление в сети рукавов 10. Рабочие органы 7, 8 производят рыхление почвы и подрезают сорняки в междурядьях. Распылители 15 подают раствор удобрений или гербицидов в прикорневую зону растений, обеспечивая этим их подкормку и уничтожение сорняков. При обработке гербицидами с.-х. растений предложенной конструкции агрегата культурные растения незначительно подвергаются воздействию гербицидов. Это предотвращает их угнетение и не приводит к снижению урожайности. Калиброванные отверстия 15 каждого шланга 9 обеспечивают дозированную подачу раствора гербицида, а коническая форма отверстий 15 позволяет производить мелкодисперсный распыл, что предотвращает забивание отверстий 15 почвой.

Подкормка растений таким агрегатом снижает норму внесения удобрений, увеличивает эффективность их использование и повышает урожайность кукурузы и пропашных культур до 30%. Обработка гербицидами обеспечивает уничтожение сорняков в защитных зонах до 100% без угнетения культурных растений и снижения урожайности.

Формула изобретения

Агрегат для подкормки и внесения гербицидов в прикорневую зону растений, включающий трактор и культиватор, имеющий лапы со стойками, распылители, подводящие жидкость трубопроводы, отличающийся тем, что агрегат снабжен смонтированными на стойках гибкими износостойкими шлангами, каждый из которых имеет опорную часть для горизонтального расположения его в процессе работы, причем распылители выполнены в виде калиброванных диффузорных отверстий на боковых сторонах каждого шланга, обращенных к оси рядка растений.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.10.2006

Извещение опубликовано: 20.06.2008 БИ: 17/2008
