Патент на изобретение №2274990
|
||||||||||||||||||||||||||
(54) СОШНИК С УСТРОЙСТВОМ ДЛЯ ФИКСАЦИИ СЕМЯН В БОРОЗДКЕ
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению, в частности к сошникам сеялок, предназначенным для посева семян преимущественно бахчевых культур на богаре с заделкой их на малую глубину во влажный слой почвы, с фиксацией их в бороздке и мульчированием сверху сухим тонким слоем. Сошник содержит последовательно установленные друг за другом риджер, полозья сошника, уплотнитель, загортачи для возврата сухого слоя почвы. Уплотнитель выполнен в виде двух сферических дисков, расположенных под углом к вертикальной плоскости. Загортачи для возврата сухого слоя и мульчирования выполнены в виде двух щеток. Такое конструктивное выполнение позволит повысить качество посева за счет равномерности распределения семян и обеспечения их полного контакта с почвой. 4 ил.
Изобретение относится к сельскохозяйственному машиностроению, в частности к сошникам сеялок, предназначенным для посева семян преимущественно бахчевых культур на богаре с заделкой их на малую глубину во влажный слой почвы с фиксацией их в бороздке и мульчированием сверху сухим слоем. Известен сошник, содержащий наральник, уплотнитель и направитель семян. Уплотнитель выполнен в виде вращающегося ролика, профиль поперечного сечения которого – ромб со скругленными углами. Направитель семян в сошнике имеет форму брахистохроны (кривой быстрейшего спуска) (см. патент на изобретение RU №2220528, МПК А 01 С 7/20, 2002 г.). К недостаткам данного орудия относятся неравномерность распределения и заделки семян в бороздке. Известен полозовидный сошник, содержащий риджер и загортачи. В задней части сошника установлен подпружиненный полозовидный загортач, представляющий собой две пересекающиеся конические поверхности, установленные под углом К недостаткам данного орудия относятся налипание влажной почвы на полозовидный загортач при движении сошника, что приводит к перемещению почвы с семенами, при этом нарушается их равномерное распределение в бороздке, и как следствие, снижение всхожести и недобор урожая в последующем. Данный полозовидный сошник принят нами в качестве наиближайшего аналога. Сущность заявленного изобретения заключается в следующем. Задача, на решение которой направленно заявляемое изобретение, – равномерное распределение семян и получение более ранних, по сравнению с иным способом посева, всходов бахчевых культур. Технический результат – повышение качества посева за счет улучшения равномерности распределения семян и обеспечения их полного контакта с почвой. Указанный технический результат достигается тем, что для заделки семян во влажную почву используется сошник, снабженный уплотнителем, выполненным в виде двух сферических дисков радиуса R, расположенных под углом Изобретение поясняется чертежами. На фиг.1 изображена секция сеялки с уплотнителем и мульчирующей щеткой. На фиг.2 изображен принцип действия уплотнителя и щетки. На фиг.3, 4 изображены силы, действующие от дисков на почву. Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем. Комбинированный сошник, имеющий риджер 1, полозовидный сошник 2, уплотнитель 3, выполненный в виде двух сферических дисков радиуса R, расположенный под углом Установка работает следующим образом. При движении сошника (см. фиг.1, 2) риджер 1 сдвигает сухой слой почвы в обе стороны и открывает влажный слой. Полозовидный сошник 2 формирует во влажном слое бороздку, в которую укладываются семена. Уплотнитель сдавливает стенки бороздки, образуя небольшой уплотненный валик. Причем из-за вращения дисков уплотнителя в зоне их контакта с землей практически не возникают горизонтальные составляющие сил Nг, стремящиеся сдвинуть почву с семенами в продольном направлении, а вся вертикальная нагрузка Nв, создаваемая пружиной, идет на сдавливание стенок бороздки (см. фиг.3). Т.к. диски расположены под углом За уплотнителем следуют загортачи в виде двух щеток 4, возвращая часть сухого слоя, сдвинутого ранее риджером, образуя мульчирующий слой. Опорный каток секции создает дополнительное уплотнение почвы и мульчирующего слоя. Применение указанного сошника обеспечивает более надежный контакт семян с влажной почвой и равномерное их распределение по посевной борозде в сравнении с другими сошниками.
Формула изобретения
Полозовидный сошник, содержащий последовательно установленные друг за другом риджер, полозья сошника, уплотнитель, загортачи для возврата сухого слоя почвы, отличающийся тем, что уплотнитель выполнен в виде двух сферических дисков, расположенных под углом к вертикальной плоскости, а загортачи для возврата сухого слоя и мульчирования выполнены в виде двух щеток.

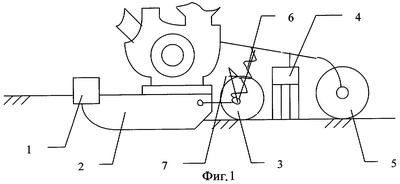

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 10.11.2006
Извещение опубликовано: 20.07.2008 БИ: 20/2008
|
||||||||||||||||||||||||||
друг к другу и под углом
. Диски уплотнителя, вращаясь, уплотняют стенки бороздки, фиксируя положение семян, а мульчирующие щетки, установленные за уплотнителем, присыпают влажную почву тонким сухим слоем.
