Патент на изобретение №2274988

(54) ВЫСЕВАЮЩИЙ АППАРАТ ПРЕИМУЩЕСТВЕННО ДЛЯ ВЫСЕВА НАБУХШИХ И ПРОРОСШИХ СЕМЯН БАХЧЕВЫХ КУЛЬТУР

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам сеялок для однозернового высева набухших и проросших семян. Высевающий аппарат включает семенной ящик. В боковой стенке последнего расположен высевающий транспортер с ячейками и активными направляющими. Ячейки размещены в шахматном порядке на транспортере и выполнены по форме семени. Высевающий транспортер установлен под углом к горизонтальной плоскости. Над транспортером установлен фартук, шириной равной ширине высевающего транспортера, для прилегания к нему при опорожнении семенного ящика. Сам высевающий аппарат размещен у задней стенки сошника. Использование изобретения позволит повысить надежность посева бахчевых культур и повысить их продуктивность. 2 з.п. ф-лы, 2 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам сеялок для однозернового высева набухших и проросших семян.

Несмотря на то, что высевающий диск способен захватывать и перемещать одновременно до четырех семян, а гнездообразующий диск передвигать их к окну, семена в гнездах имеют большое взаимное удаление и не всегда поданное количество соответствует четырем штукам. Вместе с этим семена подвергаются механическому воздействию и травмируются. Очертания ячеек аппарата не соответствуют размерам и форме семян бахчевых и пропашных культур.

В данном высевающем аппарате заслуживает внимание конструкция отражателя семян.

Однако сам аппарат не способен формировать подачу группы семян в одно гнездо и не обеспечивает высев набухших и проросших семян.

К наиболее близкому техническому решению по своей технической сущности и по количеству общих существенных признаков относится высевающий аппарат, включающий семенной ящик с козырьком у передней торцевой поверхности, ведущую звездочку для привода в движение высевающего транспортера, который опирается на поддон и имеет натяжную звездочку. На транспортере располагаются поперечные ряды ячеек с активными направляющими, а высевающий транспортер состоит из втулочно-роликовой цепи, к звеньям которой прикреплены пластины со вставками, имеющими ячейки и активные направляющие (Ресурсосберегающая почвозащитная технология механизированного возделывания и уборки бахчевых культур: Учебное пособие (В.Г. Абезин; Калм. гос. ун-т; Элиста, 1993, 120 с.).

К недостаткам аппарата относится использование на высевающем транспортере втулочно-роликовой цепи, которая в условиях сухого трения быстро изнашивается, что приводит к нарушению работы аппарата. Кроме того, активные направляющие не обеспечивают стопроцентного заполнения ячеек при подъеме семени на направляющие при расположении их поперек ячейки, а отражатель допускает травмирование проросших семян.

Сущность заявленного изобретения заключается в следующем.

Задача, на решение которой направленно заявленное изобретение, – обеспечение заданной точности высева без повреждения семян с одновременной их подачей в сошник с образованием пунктирного гнезда бахчевых культур.

Технический результат – повышение продуктивности и технической надежности посева бахчевых культур с целью получения ранней продукции.

Указанный технический результат достигается тем, что в известном высевающем аппарате, включающем семенной ящик и расположенный в боковой стенке высевающий транспортер с ячейками и активными направляющими, размещенными в шахматном порядке на транспортере, причем ячейки выполнены по форме семени, согласно изобретению высевающий транспортер размещен в боковой стенке семенного ящика под углом к горизонтальной плоскости, а над транспортером предусмотрен фартук шириной, равной ширине высевающего транспортера, и свободно прилегающий к высевающему транспортеру при опорожнении семенного ящика, при этом ячейки на высевающем транспортере выполнены в шахматном порядке, а сам высевающий аппарат размещен у задней стенки сошника.

Изобретение поясняется чертежами.

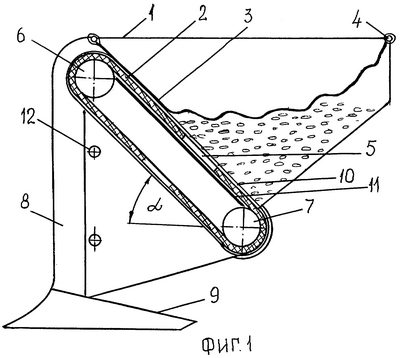

На фиг.1 изображен заявленный высевающий аппарат, поперечный разрез. На фиг 2 – то же, вид сверху.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Высевающий аппарат включает семенной ящик 1, в боковой стенке которого смонтирован высевающий транспортер 2, выполненный из транспортерной ленты. Над высевающем транспортером размещен фартук 3 шириной, равной ширине высевающего транспортера, и длиной, равной длине семенного ящика до его дна. Фартук 3 закреплен к стенкам семенного ящика с помощью шарниров 4.

На высевающем транспортере выполнены ячейки 5, конфигурация которых соответствует форме и размерам семян высеваемой культуры.

Высевающий транспортер 2 – сменный, смонтированный на приводном 6 и натяжном 7 барабанах.

Высевающий аппарат закреплен к задней стенке сошника 8, нижняя часть которого представляет собой стрельчатую плоскорежущую лапу 9. Ячейки 5 размещены на высевающем транспортере 2 в шахматном порядке и разделены между собой активными направляющими 10, выполненными в виде выступов над транспортерной лентой. Транспортерная лента в верхней части в зоне семенного ящика опирается на поддон 11. Сошник с высевающим аппаратом крепятся к раме сеялки с помощью параллелограмной навески, для этого в корпусе сошника 8 предусмотрены монтажные отверстия 12.

Высевающий аппарат работает следующим образом.

На барабаны 6, 7 надевается высевающий транспортер 2, толщина ленты которого соответствует толщине семени высеваемой культуры. На приводе барабана 6 устанавливаются соответствующие передаточные отношения, обеспечивающие заданный шаг посева (расстояние между гнездами высеваемой культуры в ряду).

Форма, размеры ячеек на высевающем транспортере должны соответствовать форме и размерам семян высеваемой культуры после их замачивания и проращивания.

Эластичная лента 3 снимается с передних шарниров 4 и семенной ящик 1 заполняется набухшими и проросшими семенами соответствующей культуры. Начинают посев. При движении сеялки по полю стрельчатая плоскорежущая лапа 9 производит предпосевное рыхление почвы и подрезание сорняков, а так же выполняет борозду в почве для укладки семян.

Привод на приводной барабан 6 осуществляется от прикатывающего колеса (на чертеже не показано). При вращении приводного барабана лента высевающего транспортера 2 перемещается под слоем семян, активные направляющие 10 ориентируют семена над ячейками. При расположении семени большой осью над ячейкой семя западает в ячейку, лишние семена скатываются вниз из-за низкого коэффициента трения набухших и проросших семян и наклона высевающего транспортера. Запавшие в ячейки семена удерживаются в них фартуком 3. На приводном барабане 6 ячейки деформируются и выталкивают семена в сошники 8. Применение наклонного высевающего транспортера 2 и фартука 3 предотвращает травмирование семян при высеве, а посев набухшими и проросшими семенами позволяет получить продукцию плодов бахчевых культур на две недели раньше.

Формула изобретения

1. Высевающий аппарат преимущественно для высева набухших и проросших семян бахчевых культур, включающий семенной ящик с высевающим транспортером, имеющим ячейки, активные направляющие и отражатель, отличающийся тем, что высевающий транспортер смонтирован в боковой стенке семенного ящика под углом к горизонту, а над транспортером установлен фартук шириной, равной ширине высевающего транспортера, для прилегания к нему при опорожнении семенного ящика.

2. Аппарат по п.1, отличающийся тем, что ячейки на высевающем транспортере выполнены в шахматном порядке.

3. Аппарат по п.1, отличающийся тем, что угол установки высевающего транспортера к горизонту выполнен в пределах 30÷60°.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.11.2006

Извещение опубликовано: 20.07.2008 БИ: 20/2008
