Патент на изобретение №2274932
|
||||||||||||||||||||||||||
(54) МНОГОРЕЗОНАТОРНОЕ ПЕРЕСТРАИВАЕМОЕ ПОЛОСКОВОЕ УСТРОЙСТВО
(57) Реферат:
Изобретение относится к технике сверхвысоких частот и может быть использовано в частотно-селективных элементах тракта. Устройство содержит диэлектрическую подложку, на одной стороне которой размещена заземленная металлическая плоскость, а на другой элементы ввода и вывода энергии, полосковые Y-сочленения одинакового волнового сопротивления, соединенные между собой линиями одинаковой длины. Полученная конструкция имеет вид сотовой структуры. К центральной точке каждого Y-сочленения подсоединяется управляемый короткозамыкатель. Определенный набор закороченных с помощью управляемых короткозомыкателей Y-сочленений сотовой структуры определяет набор частот многорезонаторного перестраиваемого полоскового устройства. Техническим результатом является создание многорезонаторного перестраиваемого устройства. 2 ил.

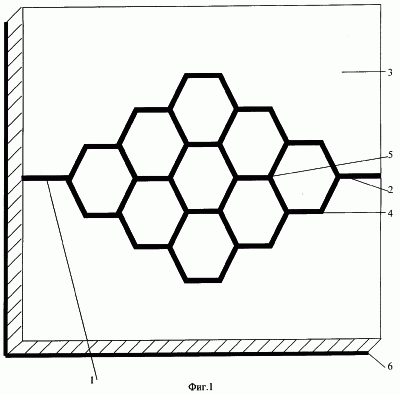

Изобретение относится к технике сверхвысоких частот и может быть использовано в частотно-селективных элементах тракта. Целью изобретения является создание многорезонаторного перестраиваемого устройства. На фигуре 1 представлена конструкция сотового резонатора. Устройство содержит диэлектрическую подложку 3, на одной стороне которой размещена заземленная металлическая плоскость 6, а на другой элементы ввода 1 и вывода 2 энергии, полосковые Y-сочленения 5 одинакового волнового сопротивления, соединенные между собой линиями одинаковой длины. Полученная конструкция имеет вид сотовой структуры 4. На фигуре 2 представлена элементарная ячейка 2 сотовой конструкции, размещенная на диэлектрической подложке 3 с металлической пластиной 4. К центру каждого Y-сочленения и металлической пластине подсоединяется управляемый короткозамыкатель 1. Устройство работает следующим образом. Электромагнитные колебания в сотовом резонаторе возбуждаются на множестве резонансных частот при подключении его к генератору. Частотный состав определяется эффективной длиной резонаторов, которые образуются в результате закорачивания Y-сочленений в сотовой структуре с помощью управляемых короткозамыкателей, подсоединенных к центральной точке Y-сочленения. Определенный набор закороченных Y-сочленений сотовой структуры определяет набор частот многорезонаторного перестраиваемого полоскового устройства. Литература 1. Д.С.Денисов, Б.В.Кондратьев, Н.И.Лесик и др. Полосковые линии сверхвысоких частот. Харьков, Издательское объединение “Вища школа”, 1974 г., 275с., стр. 259. 2. Авторское свидетельство СССР №1195404, кл. Н 01 P 7/08, 1983. 3. Авторское свидетельство РФ №95107894, кл. Н 01 Р 1/10, 1994.
Формула изобретения
Многорезонаторное перестраиваемое полосковое устройство, содержащее диэлектрическую подложку, на одной стороне которой имеется заземленная металлическая плоскость, а на другой – элементы ввода энергии, вывода энергии и сотовая полосковая структура, состоящая из Y-сочленений одинакового волнового сопротивления, соединенных между собой линиями одинаковой длины, позволяющее получить заданный набор частот при закорачивании центральных точек определенных Y-сочленений сотовой структуры с помощью управляемых короткозамыкателей.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 31.01.2006
Извещение опубликовано: 10.06.2007 БИ: 16/2007
|
||||||||||||||||||||||||||
