Патент на изобретение №2274920
|
||||||||||||||||||||||||||
(54) ДАТЧИК-РЕЛЕ
(57) Реферат:
Изобретение относится к приборостроению и может быть использовано в системах контроля и регулирования давления и температуры. Датчик-реле содержит корпус с закрепленным в нем кронштейном. В кронштейне в ножевых опорах установлен двуплечий приводной рычаг с вертикальной отгибкой. Одно плечо рычага поджато пружиной настройки на заданную уставку через шток к чувствительной системе. Другое плечо через изоляционную планку имеет возможность воздействия на упругие подвижные пластины с контактами, в свободном состоянии поджатыми к контактам неподвижной контактной пластины. Датчик-реле содержит промежуточный рычаг, закрепленный на оси. Одно плечо промежуточного рычага через пружину настройки зоны возврата и пару винт-гайка связано с корпусом, а другое плечо через сухарь упирается в ножевую опору вертикальной отгибки. Технический результат – обеспечение коммутации больших токов при высокой чувствительности датчика-реле. 1 з.п. ф-лы, 1 ил.
Изобретение относится к приборостроению и может быть использовано в системах контроля и регулирования давления и температуры в качестве коммутационного устройства, выдающего электрический сигнал при достижении контролируемым параметром заданного значения. Одним из основных требований, предъявляемых к датчикам-реле, является обеспечение коммутации больших токовых нагрузок (до 16 А при cos Известен датчик-реле давления ДЕМ119 (производитель ЗАО”ОРЛЭКС”, г.Орел, Россия), содержащий корпус и расположенные в нем чувствительную систему со штоком, взаимодействующую с одним плечом углового рычага, связанным с пружиной диапазона, а другое плечо служит приводным рычагом переключателя мгновенного действия. Недостатком данного датчика-реле является невозможность коммутации больших токов из-за медленного перемещения приводного рычага при изменении давления контролируемой среды. Наиболее близким по конструкции к предлагаемому изобретению являются датчики-реле давления и температуры типа КР фирмы “Danfoss” (Дания, патент № 137207), содержащий корпус и закрепленную на нем чувствительную систему или термосистему с сильфоном, взаимодействующую с кронштейном, на который с одной стороны действует пружина диапазона. Другой конец кронштейна через ножевые опоры связан с закрепленным на оси рычагом, имеющим возможность воздействия на переключатель, содержащий упругие подвижные и неподвижные токопроводящие пластины с контактами. В корпусе на ножевой опоре закреплен промежуточный рычаг, одно плечо которого через сухарь связано с ножевой опорой рычага, другое через пружину зоны возврата связано с корпусом. Недостатком датчиков-реле типа КР является низкая чувствительность, вызванная тем, что направление усилий на рычаг сильфона и пружины диапазона, с одной стороны, и пружины зоны возврата, с другой стороны, взаимно перпендикулярны. Технической задачей предлагаемого изобретения является обеспечение коммутации больших токов при высокой чувствительности датчика-реле. Технический результат достигается тем, что датчик-реле содержит корпус с закрепленным в нем кронштейном, в котором установлен ограниченный по ходу упорами на корпусе двуплечий приводной рычаг с вертикальной отгибкой, одно плечо которого поджато пружиной настройки на заданную уставку через шток к чувствительной системе, другое плечо через изоляционную планку имеет возможность воздействия на упругие подвижные пластины с контактами, в свободном состоянии поджатыми к контактам неподвижной контактной пластины, закрепленный на оси промежуточный рычаг, одно плечо которого через пружину настройки зоны возврата и пару винт-гайка связано с корпусом, а другое плечо промежуточного рычага через сухарь упирается в ножевую опору вертикальной отгибки, причем двуплечий приводной рычаг установлен в кронштейне на ножевых опорах. На чертеже изображена схема датчика-реле в исходном состоянии до начала срабатывания. Датчик состоит из корпуса 1 с закрепленным в нем кронштейном 2, в котором на ножевых опорах 3 установлен двуплечий приводной рычаг 4 с вертикальной отгибкой 5, ход которого ограничен упорами 6 и 7, на одно плечо А которого через шток 8 воздействует чувствительная система 9, которой противодействует пружина 10 настройки на заданную уставку, а другое плечо Б через изоляционную планку 11 имеет возможность воздействия на упругие подвижные пластины 12 и 13 с контактами 14 и 15, которые в свободном состоянии прижаты к неподвижной пластине 18 с контактами 17 и 18, закрепленный на оси 19 промежуточный рычаг 20, одно плечо В которого через пружину 21 настройки величины зоны возврата и пару винт 22-гайка 23 связано с корпусом 1, а другое Г, имеющее ножевую опору 24, через сухарь 25 связано с ножевой опорой 28 на вертикальной отгибке 5 двуплечего приводного рычага 4. Датчик-реле работает следующим образом. В исходном положении без подачи давления двуплечий приводной рычаг 4 пружиной 21 через рычаг 20 и сухарь 25 за счет угла Настройка на заданную уставку осуществляется пружиной 10. При поджатии пружины давление срабатывания увеличивается, при ослаблении – уменьшается. Настройка величины зоны возврата осуществляется винтом 22 за счет изменения усилий пружины 21. Предлагаемый датчик-реле обеспечивает коммутацию больших токов при высокой чувствительности и, естественно, имеет более высокие потребительские свойства в сравнении с известными датчиками-реле аналогичного назначения.
Формула изобретения
1. Датчик-реле, содержащий корпус с закрепленным в нем кронштейном, в котором установлен ограниченный по ходу упорами на корпусе двуплечий приводной рычаг с вертикальной отгибкой, одно плечо которого поджато пружиной настройки на заданную уставку через шток к чувствительной системе, другое плечо через изоляционную планку имеет возможность воздействия на упругие подвижные пластины с контактами, в свободном состоянии поджатыми к контактам неподвижной контактной пластины, закрепленный на оси промежуточный рычаг, одно плечо которого через пружину настройки зоны возврата и пару винт-гайка связано с корпусом, отличающийся тем, что другое плечо промежуточного рычага через сухарь упирается в ножевую опору вертикальной отгибки. 2. Датчик-реле по п.1, отличающийся тем, что двуплечий приводной рычаг установлен в кронштейне на ножевых опорах.

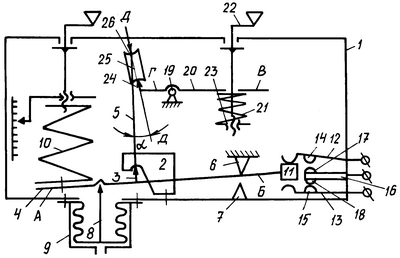

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 13.08.2006
Извещение опубликовано: 20.05.2008 БИ: 14/2008
|
||||||||||||||||||||||||||
=0,3) при высокой их чувствительности.
между отгибкой 5 и осью Д-Д сухаря 25 поджимается к упору 8. При этом изоляционная планка 11 двуплечего приводного рычага 4 размыкает контакты 14 и 17. При подаче давления, соответствующего заданной уставке, происходит мгновенный переброс двуплечего приводного рычага 4 до упора 7. Направление составляющей усилия пружины 21, поджимающей двуплечий приводной рычаг 4 к упору 7, меняется на противоположное. Изоляционная планка 11 освобождает упругую подвижную пластину 12, замыкая контакты 14 и 17, и отжимает упругую подвижную пластину 13, размыкая контакты 15 и 18.
