Патент на изобретение №2274815
|
||||||||||||||||||||||||||
(54) КОМПАКТНЫЙ АВТОМАТ
(57) Реферат:
Изобретение относится к стрелковому оружию. Компактный автомат содержит ствол, ударно-спусковой механизм, ложу, приклад и рожковый магазин, установленный на поворотной каретке с возможностью фиксации в двух положениях. При переводе рожкового магазина в боевое положение осуществляется взвод ударно-спускового механизма. Изобретение позволяет уменьшить габариты автомата и сокращает время на изготовку к прицельной стрельбе. 1 ил.
Изобретение относится к скорострельному стрелковому оружию. Известен автомат Калашникова (статья «Автомат», Советская Военная Энциклопедия т.1, 1976, стр.73. Военное издательство Министерства Обороны СССР). Однако, магазин рожкового типа, примкнутый к автомату, существенно увеличивает его габариты. Известен компактный автомат, содержащий ствол, ударно-спусковой механизм, ложу, приклад и рожковый механизм, установленный на поворотной каретке с возможностью фиксации в двух положениях (см. «Стрелковое оружие», 4 изд., Минск, ПОПУРРИ, 1999 г., стр.183-184). Этот автомат отличается небольшими габаритами, но для изготовки к боевой стрельбе после фиксации магазина в боевом положении требуется перевести флажок предохранителя и, удерживая оружие левой рукой, взвести правой рукой затвор. Задачей изобретения является создание компактного оружия, использование которого позволило бы сократить время на изготовку к боевой стрельбе. Это достигается за счет того, что в компактном автомате, содержащем ствол, ударно-спусковой механизм, ложу, приклад и рожковый магазин, установленный на поворотной каретке с возможностью фиксации в двух положениях, согласно изобретению рожковый магазин выполнен с возможностью при переводе его в боевое положение осуществления взвода ударно-спускового механизма. Предложенное техническое решение поясняться чертежом, где: 1 – ствол, 2 – ложа, 3 – поворотная каретка, 4 – ось поворотной каретки, 5 – рожковый магазин и 6 – защитный кожух. Компактный автомат изготавливается к стрельбе следующим образом. К поворотной каретке 3 примыкается рожковый магазин 5. В походном положении каретка фиксируется таким образом, что рожковый магазин 5 развернут параллельно стволу 1, обеспечивая максимальную компактность оружия. При развороте рожкового магазина 5 вокруг поворотной оси 4 поворотной каретки 3 примерно на 90 градусов, автомат переводится в боевое положение. Поворотная каретка 3 автомата стопорится в горизонтальном положении, и дальнейшая смена рожкового магазина осуществляется без ее разворота. Перевод в боевое положение сопровождается одновременным взводом ударно-спускового механизма при помощи механической связи. После завершения стрельбы рожковый магазин либо отмыкается от каретки, либо вместе с ней разворачивается до исходного походного положения.
Формула изобретения
Компактный автомат, содержащий ствол, ударно-спусковой механизм, ложу, приклад и рожковый магазин, установленный на поворотной каретке с возможностью фиксации в двух положениях, отличающийся тем, что рожковый магазин выполнен с возможностью при переводе его в боевое положение осуществления взвода ударно-спускового механизма.

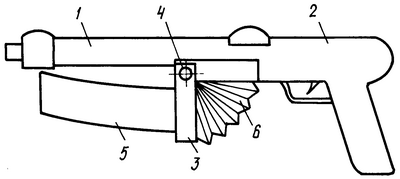

РИСУНКИ
|
||||||||||||||||||||||||||
