Патент на изобретение №2274773

(54) ЗАКЛЕПКА

(57) Реферат:

Изобретение относится к области машиностроения и может найти применение при выполнении заклепочных соединений. Заклепка содержит стержень с углублением конической формы на торце и закладную головку с глухим осевым отверстием цилиндрической формы, имеющим на кромке фаску под углом 45°. Углубление конической формы выполнено с углом 75° диаметром d₂, равным 0,6÷0,75 диаметра d стержня заклепки. Глухое осевое цилиндрическое отверстие на закладной головке выполнено диаметром d₁, равным 0,5 диаметра стержня d заклепки. Глубина l упомянутого отверстия определяется из соотношения

где h – размер от торца закладной головки до линии стыка склепываемых деталей, k – поправочный коэффициент – 0,65…1,0. В результате происходит дополнительное упрочнение головки и стержня заклепки в процессе ее высадки и клепки, снижаются усилия на закладной головке и обеспечивается надежная фиксация заклепки на инструменте при расклепывании. 2 ил.

Изобретение относится к области машиностроения и может найти применение при выполнении заклепочных соединений.

Известна заклепка, состоящая из стержня и непотайной закладной головки с выступом на внешнем торце, при этом выступ выполнен с осевым углублением, а опорный торец – с цилиндрическим поднутрением (см. МПК F 16 B 19/06, описание изобретения к авторскому свидетельству СССР №567860, опубл. 05.08.77).

Существенными недостатками известной заклепки является недостаточная прочность заклепочного соединения, выполненного с ее применением, ввиду того, что упрочнение соединения происходит за счет нагартовки закладной головки, не обеспечивая при этом упрочнение и раздачу в отверстии стержня заклепки.

Наиболее близкой к заявленному является заклепка, содержащая стержень с потайной закладной головкой и глухим осевым отверстием с фаской на торце стержня (см. МПК F 16 B 19/06, описание изобретения к авторскому свидетельству СССР №1343135, опубл. 07.10.87).

Существенными недостатками известной заклепки являются большое усилие на закладной головке при расклепывании, ограничивающее применение заклепки для соединения хрупких и разнородных материалов, и развальцовка торца стержня, не обеспечивающая его упрочнение в осевом направлении.

Цель изобретения – дополнительное упрочнение закладной головки и стержня заклепки в процессе ее высадки и клепки, снижение усилия на закладной головке и обеспечение надежной фиксации заклепки на инструменте при расклепывании.

Сущность технического решения заключается в том, что предлагаемая заклепка содержит стержень с углублением конической формы с углом 75° диаметром d₂, равным 0,6÷0,75 диаметра стержня на ее торце, и закладную коническую головку с глухим осевым отверстием цилиндрической формы диаметром d₁, равным 0,5 диаметра d стержня заклепки, имеющим на кромке фаску под углом 45°, глубина l упомянутого отверстия определяется из соотношения

где h – размер от торца закладной головки до линии стыка склепываемых деталей,

k – поправочный коэффициент – 0,65…1,0.

Поправочный коэффициент k выбирается в зависимости от диаметра стержня заклепки: k =0,65…0,75 для диаметра 8…10 мм, k =0,75…0,8 для диаметра 6 мм, k=1,0 для диаметра 4…5 мм.

Заклепка, имеющая на торце стержня углубление конической формы и глухое осевое отверстие на закладной головке, определяемые вышеуказанными соотношениями и получаемые в процессе изготовления заклепки высадкой, обеспечивает уменьшение усилий, воздействующих при клепке на закладную головку, а также упрочнение закладной головки и стержня за счет его нагартовки, обеспечивает надежную фиксацию на клепальном инструменте, повышает качество и надежность заклепочного соединения.

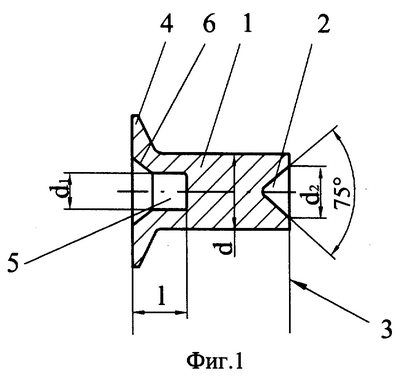

Предлагаемое изобретение поясняется чертежами, где на фиг.1 изображена заклепка до установки в пакет соединяемых деталей; на фиг.2 – то же, в соединении после установки в пакет и расклепывания с замыкающей головкой.

Заклепка содержит стержень 1 с углублением конической формы 2 на торце 3 и закладную головку 4 с глухим осевым отверстием цилиндрической формы 5, имеющем на кромке фаску 6.

Соединение заклепкой производится следующим образом:

В зависимости от размера h и диаметра d стержня изготавливают заклепку с соответствующей глубиной отверстия l на закладной головке. Заклепку устанавливают в отверстие деталей 7, 8 и производят одновременное формирование замыкающей головки 9 и обжимку стержня заклепки путем приложения осевых усилий в зонах углубления 2 и отверстия 5.

Формула изобретения

Заклепка, содержащая стержень с углублением конической формы на торце и закладную головку с глухим осевым отверстием цилиндрической формы, имеющим на кромке фаску под углом 45°, отличающаяся тем, что углубление конической формы выполнено с углом 75°, диаметром d₂, равным 0,6÷0,75 диаметра d стержня заклепки, а глухое осевое цилиндрическое отверстие на закладной головке выполнено диаметром d₁, равным 0,5 диаметра стержня d заклепки, глубина l упомянутого отверстия определяется из соотношения

где h – размер от торца закладной головки до линии стыка склепываемых деталей;

k – поправочный коэффициент, равный 0,65…1,0.

РИСУНКИ
