Патент на изобретение №2274761

(54) СПОСОБ РЕГУЛИРОВАНИЯ СООТНОШЕНИЯ КОМПОНЕНТОВ ТОПЛИВА В ГИБРИДНОМ РАКЕТНОМ ДВИГАТЕЛЕ

(57) Реферат:

Способ регулирования соотношения компонентов топлива в гибридном ракетном двигателе включает управление топливоподачей жидкого компонента топлива пневмогидравлической системой. Массовый расход твердофазного компонента топлива изменяют с помощью регулирования действующего значения электрического тока, пропускаемого через реакционную зону газификации. Электрический ток пропускают через реакционную зону газификации посредством установленной в твердофазном компоненте топлива системы металлических электродов в виде фольги или сеток. При этом поддерживают в допустимом диапазоне соотношения расходов между горючими и окислительными компонентами топлива на различных режимах работы двигателя. Изобретение позволит сохранить оптимальное соотношение между расходами горючего и окислителя в камере сгорания при регулировании тяги гибридного ракетного двигателя. 1 ил.

Изобретение относится к гибридным ракетным двигателям (ГРД), в частности к физическим способам регулирования тяги и соотношения компонентов топлива в камере сгорания, и может быть использовано в системах управления тягой ГРД.

Известен способ регулирования тяги ракетного двигателя твердого топлива (РДТТ) [Пат. 2175399 РФ, МПК F 02 К 9/26. Способ регулирования скорости горения высокоэнергетичной конденсированной системы / Г.Ф.Клякин, В.А.Таранушич, И.В. Хоружий (РФ). – Заявлено 29.07.99; Опубл. 27.10.01, Бюл. №30], основанный на электротермическом изменении скорости горения высокоэнергетической конденсированной системы (твердого ракетного топлива). Принципиальными отличиями этого способа, разработанного для регулирования тяги твердотопливных ракетных двигателей (РДТТ) и газогенераторов (ГГ), являются:

– в твердом ракетном топливе (ТРТ или высокоэнергетическая конденсированная система – ВКС) горючие и окислительные компоненты топлива заключены в едином (моноблочном) заряде; соотношение между горючими и окислительными компонентами остается постоянной величиной и изменить его в процессе горения невозможно;

– электрический ток пропускают через реакционную зону самостоятельно горящей высокоэнергетической конденсированной системы, под действием которого нелинейно меняется кинетика начальных многостадийных окислительных реакций в ВКС и физический процесс изменения скорости горения имеет электрохимическую природу.

Наиболее близким к предлагаемому способу по своим физическим признакам является способ регулирования тяги в ГРД [Алемасов В.Е. и др. Теория ракетных двигателей. М.: Машиностроение, 1980, стр.482-483] путем изменения топливоподачи жидкого компонента в зону горения твердого компонента и перепуска его части в зону дожигания генераторного газа в предсопловой объем камеры сгорания. Однако этот способ регулирования тяги, определяемый в частности массовым расходом газификации твердотопливного блока, может сопровождаться изменением соотношения между компонентами топлива в газовой фазе продуктов сгорания, ухудшением полноты сгорания и снижением удельного импульса двигателя.

Задачей изобретения является регулирование тяги ГРД с возможностью сохранения во всем диапазоне оптимального соотношения между расходами горючего и окислителя в камере сгорания.

Поставленная задача решается с помощью нагрева электрическим током поверхности газификации твердофазного компонента топлива, посредством системы металлических электродов в виде фольги или сеток, установленной в твердофазном компоненте топлива, изменяют его массовый расход и поддерживают в допустимом диапазоне соотношения расходов между горючими и окислительными компонентами топлива на различных режимах работы двигателя.

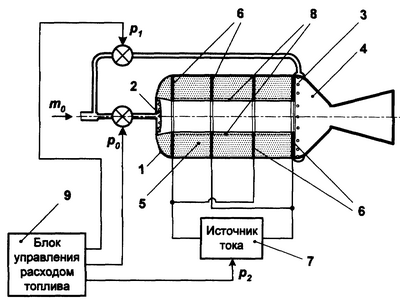

На чертеже показан фрагмент принципиальной схемы ГРД с дожиганием генераторного газа путем перепуска жидкого компонента топлива m₀ в предсопловой объем камеры сгорания, позволяющий реализовать независимое (внешнее) от термодинамических условий в камере регулирование массового расхода твердофазного блока и в результате поддерживать оптимальное соотношение расходов между горючим и окислителем с максимальными значениями удельного импульса при различных давлениях в ГРД. Принципиальная схема включает в себя пневмогидравлическую систему (ПГС) с регуляторами расходов р₀ и p₁, форсуночную головку 2, блок форсунок 3 дожигания генераторного газа в предсопловой части 4 камеры сгорания 1. В твердофазном компоненте топлива 5 установлена система плоских металлических электродов 6, посредством которых электропроводная зона газификации 8 твердофазного компонента подключена к управляемому источнику тока 7. Управление исполнительные устройствами (регуляторы расходов р₁ и р₂, источник тока 7) выполняется блоком управления расходом топлива 9 (датчики обратных связей и верхний уровень всей системы управления ГРД не приведены).

Реализация способа заключается в том, что в процессе работы ГРД сохраняется в определенных диапазонах регулирование топливоподачи жидкого компонента топлива посредством р₀ и р₁ через форсуночные системы 2 и 3 в камеру сгорания 1, при этом твердотопливный блок 5, обладающий высокими объемными диэлектрическими свойствами, в условиях газификации (пиролиза) его поверхностный слой 8 имеет повышенную электропроводность. Под действием широтно-импульсной модуляции постоянного тока с помощью задающего воздействия p₂ управляют действующим значением электрического тока, пропускаемого посредством электродов 6, через электропроводную зону 8 и омическим нагревом дополнительно изменяют скорость газификации топливного блока ГРД. Взаимосвязанное регулирование системой управления внутридвигательных параметров ГРД: действующего значения тока источника 7 и топливоподачи пневмогидравлической системы, регулируют скорость газификации твердого компонента, сохраняя оптимальное соотношение компонентов в продуктах сгорания и, соответственно, максимальные значения удельного импульса при различных давлениях в камере сгорания двигателя.

Это позволяет, например, при уменьшении (дросселировании) тяги ГРД пропорционально снижать массовый расход обоих компонентов в камере сгорания, сохраняя удельный импульс на максимальных значениях при текущих давлениях в камере двигателя. Таким образом, с точки зрения регулирования внутридвигательных параметров ГРД при фиксированных расходах жидкого компонента массовое соотношение между компонентами топлива на стадии смесеобразования в газовой фазе камеры дополнительно зависит еще от величины нагрева электрическим током поверхности газификации твердофазного блока. Число и компоновка электродов определяются внутренней баллистикой ГРД, проводимостью поверхности термического разложения твердофазного компонента и выходными электрическими параметрами управляемого источника тока, интегрированного в систему регулирования тяги двигателя.

Формула изобретения

Способ регулирования соотношения компонентов топлива в гибридном ракетном двигателе, включающий управление топливоподачей жидкого компонента топлива пневмогидравлической системой, отличающийся тем, что с помощью регулирования действующего значения электрического тока, пропускаемого через реакционную зону газификации твердофазного компонента топлива, посредством системы металлических электродов в виде фольги или сеток, установленной в твердофазном компоненте топлива, изменяют его массовый расход и поддерживают в допустимом диапазоне соотношения расходов между горючими и окислительными компонентами топлива на различных режимах работы двигателя.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 25.02.2007

Извещение опубликовано: 20.06.2008 БИ: 17/2008
