Патент на изобретение №2274431

(54) ТУТОР

(57) Реферат:

Изобретение относится к изделиям медицинского назначения и, в частности, к туторам, которые могут быть использованы при лучевой косорукости и синдактилии пальцев кисти у детей. Тутор состоит из циркулярной повязки, выполненной от верхней трети предплечья до субкапитальной зоны пястных костей с возможностью раскрытия по тыльной поверхности кисти и снабжен застежками. Дистальный конец повязки выполнен с отклонением в сторону, противоположную косорукости. Повязка включает вкладыши для формирования межпальцевых промежутков в виде текстильных лент, с одной стороны прикрепленных к ладонной поверхности повязки, а с другой стороны – выполненных с возможностью их фиксирования на ее тыльной поверхности. Тутор позволяет устранить лучевую девиацию кисти в постоянном режиме, позволяет плотно фиксировать основание кисти, сохраняя положение коррекции и гиперкоррекции, позволяет сохранять хорошее разведение пальцев в послеоперационном периоде. 2 ил.

Изобретение относится к изделиям медицинского назначения и, в частности, к туторам, которые могут быть использованы при лучевой косорукости и синдактилии пальцев кисти у детей.

Существует тутор, состоящий из циркулярной повязки, свободно надевающейся на конечность от верхней трети предплечья до субкапитальной зоны пястных костей, раскрывающейся по тыльной поверхности кисти (ЕР 0162610 A1, SPENCEN (BANDBURY) LIMITED, 27.11.1985).

Недостатком прототипа является то, что он не может устранить лучевую девиацию кисти, т.к. фиксирует кисть в прямом положении и не обеспечивает хорошее разведение пальцев на дне межпальцевого промежутка в послеоперационном периоде.

Задача изобретения – обеспечить устранение лучевой девиации кисти с одновременным формированием межпальцевых промежутков путем применения тутора, дистальный отдел которого отклонен в сторону косорукости и снабжен текстильными вкладышами.

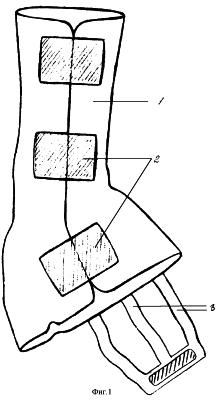

На фиг.1 схематично показано предлагаемое устройство, общий вид. На фиг.2 – тутор с вкладышами в виде текстильных лент, установленный на кисть.

Устройство содержит циркулярную повязку, поз.1 фиг.1, свободно надевающуюся на руку от верхней трети предплечья до субкапитальной зоны пястных костей за счет раскрытия по тыльной поверхности кисти. При этом дистальный конец тутора отклонен в сторону, противоположную косорукости. Тутор снабжен застежками, поз.2 фиг.1, а также вкладышами в виде текстильных лент, поз.3 фиг.1, прикрепленных на ладонной поверхности тутора и фиксирующимися на тыльной стороне тутора.

Тутор 1 имеет отклонение дистального конца в сторону, противоположную косорукости, так как это позволяет обеспечить постоянное устранение лучевой девиации кисти, не ограничивая функцию пальцев. Застежки 2 позволяют плотно фиксировать основание кисти и устойчиво сохранять положение коррекции и гиперкоррекции в лучезапястном суставе.

Вкладыши в виде текстильных лент 3 для межпальцевых промежутков необходимы в послеоперационном периоде после устранения синдактилии 2-3-4-5 пальцев кисти для хорошего их разведения, особенно на дне межпальцевого промежутка, для избежания рецидива. Степень натяжения вкладышей 3 может быть различной, обеспечивая формирование межпальцевых промежутков без ограничения движений в пальцах кисти.

Устройство используют следующим образом.

На оперированную кисть надевают тутор 1, выполненный по руке пациента, например, из быстро твердеющей пластмассы “поливик”; плотно фиксируют устройство застежками 2, выполненными, например, из материала “вилкро”, а затем прокидывают вкладыши в виде текстильных лент 3 между пальцами с ладонной поверхности тутора на тыльную его поверхность, закрепляя вкладыши 3 на застежку 2.

Преимущества предлагаемого устройства:

– позволяет устранить лучевую девиацию кисти в постоянном режиме, т.к. имеет отклонение дистального конца в сторону, противоположную косорукости;

– позволяет плотно фиксировать основание кисти, сохраняя положение коррекции и гиперкоррекции благодаря специальным застежкам, позволяющим регулировать степень плотности захвата кисти;

– позволяет сохранять хорошее разведение пальцев в послеоперационном периоде благодаря использованию текстильных лент, прокидываемых между пальцами.

Предлагаемое устройство удобно в пользовании. Может быть быстро изготовлено индивидуально для каждого пациента, позволяет обеспечить сохранность заданной формы межпальцевых промежутков и устранить лучевую девиацию кисти у детей с лучевой косорукостью и синдактилией 2-3-4-5 пальцев кисти.

Формула изобретения

Тутор, состоящий из циркулярной повязки, выполненной от верхней трети предплечья до субкапитальной зоны пястных костей с возможностью раскрытия по тыльной поверхности кисти и снабженный застежками, отличающийся тем, что дистальный конец повязки выполнен с отклонением в сторону, противоположную косорукости, повязка включает вкладыши для формирования межпальцевых промежутков в виде текстильных лент, с одной стороны прикрепленных к ладонной поверхности повязки, а с другой стороны – выполненных с возможностью их фиксирования на ее тыльной поверхности.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.06.2006

Извещение опубликовано: 20.12.2007 БИ: 35/2007

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 27.04.2008

Извещение опубликовано: 27.04.2008 БИ: 12/2008
