Патент на изобретение №2273692

(54) ДРЕНАЖ

(57) Реферат:

Изобретение относится к строительству и гидромелиорации и может быть использовано для осушения сельскохозяйственных полей, дачных участков, подземных частей зданий и сооружений, дорог, откосов. Дренаж включает перфорированную дренажную трубу, соединенную с дренажным полотном, имеющим выступы, фильтрующую мембрану и утолщения в местах соединений, которые имеют сквозные отверстия для болтов, на которые накручивают гайки. Дренажная труба имеет в верхней части горизонтальную прорезь с загнутыми вверх концами, в которую вставлено дренажное полотно. Изобретение усиливает дренирующее действие и ускоряет отвод избыточных вод из грунта. 2 ил.

Предлагаемое изобретение относится к строительству и гидромелиорации и может быть использовано для осушения сельскохозяйственных полей, дачных участков, подземных частей зданий и сооружений, дорог, откосов.

Известен дренаж, состоящий из дренажной трубы и расположенного сверху дренажного полотна [1].

Недостатком известной системы является следующее:

– переток воды из фильтрующего материала в дренажную трубу ограничен водоприемной способностью отверстий;

– переток воды по фильтрующему материалу ограничен его фильтрационными свойствами.

Наиболее близким техническим решением является дренаж, включающий перфорированную трубу и отдельно дренажное полотно с фильтрующей мембраной [2].

Недостатком известной системы является следующее:

– при перетоке воды из дренажного полотна в дренажную трубу через отверстия создается дополнительное сопротивление;

– невозможен прием воды из грунта с двух сторон от дренажного полотна.

Целью предлагаемого изобретения является усиление дренирующего действия путем увеличения площади соприкосновения дренажа с грунтом и уменьшение сопротивления току влаги при перетоке ее из дренажного полотна в дренажную трубу.

Указанная цель достигается тем, что дренажная труба имеет в верхней части горизонтальную прорезь с загнутыми вверх концами, в которую вставлено дренажное полотно, дополнительно имеющее выступы и фильтрующую мембрану с противоположной стороны, а также утолщение в нижней части в местах соединений, которые имеют сквозные отверстия для болтов, при этом дренажная труба и дренажное полотно соединены между собой с помощью болтов и гаек.

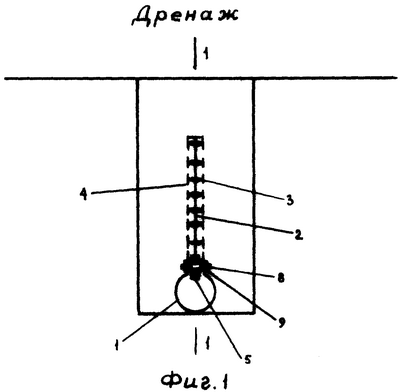

На фиг.1 показано поперечное сечение дренажа, на фиг.2 – продольный разрез.

Дренаж содержит дренажную трубу 1, соединенную с дренажным полотном 2, имеющим выступы 3, фильтрующую мембрану 4 и утолщение 5 в местах соединений 6, которые имеют сквозные отверстия 7 для болтов 8, на которые накручивают гайки 9.

Дренаж работает следующим образом. Через фильтрующую мембрану 4 грунтовая вода поступает в дренажную трубу 1, кроме того, вода поступает в дренажное полотно 2 с двух сторон и стекает по пустотам между выступами 3 в дренажную трубу 1, из которой отводится в коллектор.

Дренажное полотно, имеющее возможность принимать воду с двух сторон, усиливает работу дренажа, так как увеличивается площадь соприкосновения дренажа с грунтом. Соединение между собой дренажной трубы и дренажного полотна значительно снижает сопротивление току влаги при перетоке ее из дренажного полотна в дренажную трубу. Поэтому использование предлагаемой конструкции дренажа позволяет по сравнению с существующими усилить дренирующее действие и тем самым ускорить отвод избыточных вод из грунта. Одновременно область применения дренажа, который можно использовать не только в строительстве, но и при осушении сельскохозяйственных полей.

Источники информации

1. Наружная гидроизоляция и дренаж. М.: Триада-холдинг.

2. Каталог паспортов. Научно-технические достижения, рекомендуемые для использования в мелиорации и водном хозяйстве. М.: Минводхоз СССР. 1982 с.85.

Формула изобретения

Дренаж, включающий перфорированную дренажную трубу и дренажное полотно с фильтрующей мембраной, отличающийся тем, что дренажная труба имеет в верхней части горизонтальную прорезь с загнутыми вверх концами, в которую вставлено дренажное полотно, дополнительно имеющее выступы и фильтрующую мембрану с противоположной стороны, а также утолщения в нижней части в местах соединений, которые имеют сквозные отверстия для болтов, при этом дренажная труба и дренажное полотно скреплены между собой с помощью болтов и гаек.

РИСУНКИ
